Elektrische Installation
5

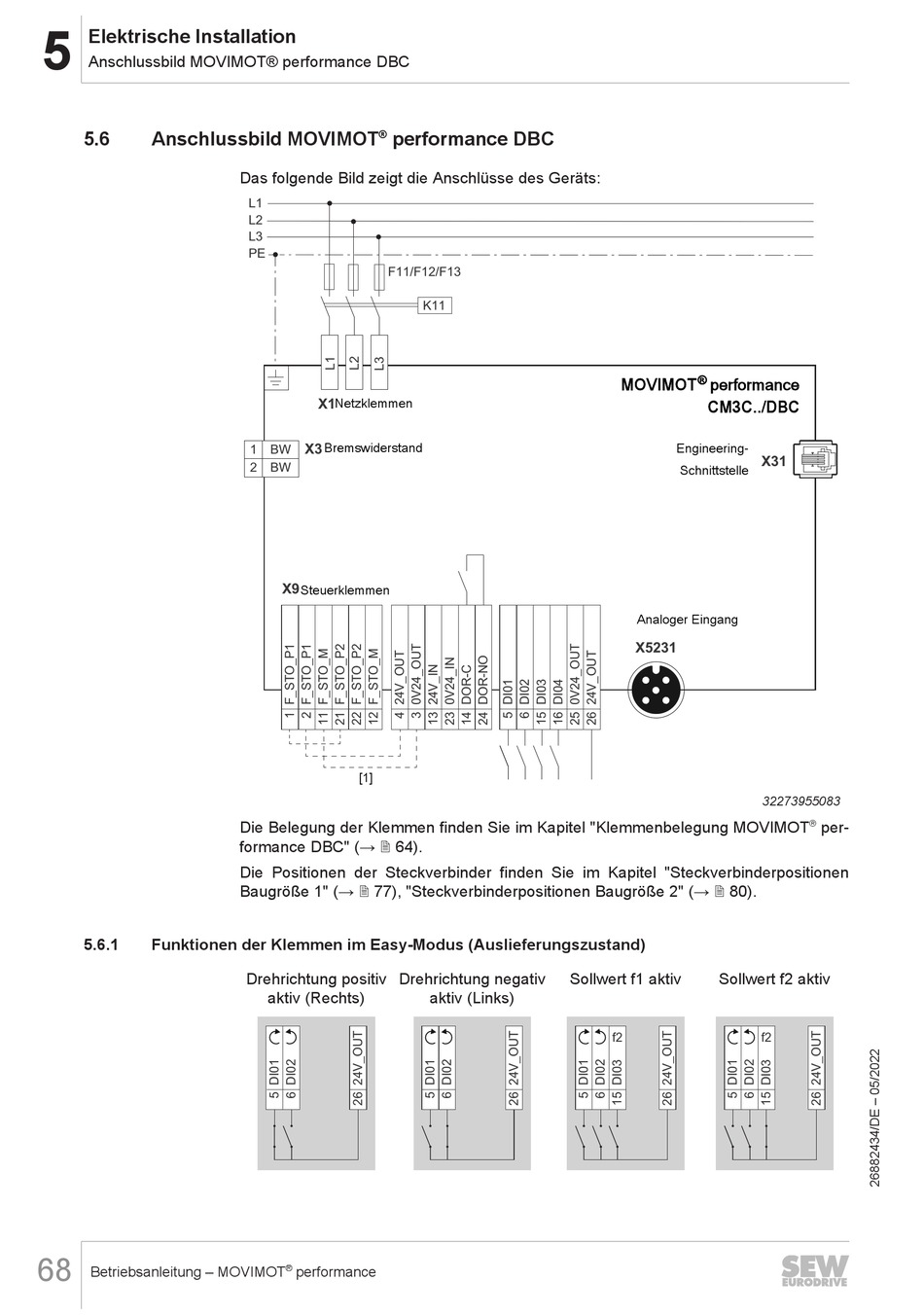

Anschlussbild MOVIMOT® performance DBC
5.6 Anschlussbild MOVIMOT
5.6.1

Funktionen der Klemmen im Easy-Modus (Auslieferungszustand)

68
Betriebsanleitung – MOVIMOT
®
performance DBC
Das folgende Bild zeigt die Anschlüsse des Geräts:
L1
L2
L3
PE
F11/F12/F13
X1 Netzklemmen
Bremswiderstand
X3
1 BW
2 BW
X9
Steuerklemmen
[1]
Die Belegung der Klemmen finden Sie im Kapitel "Klemmenbelegung MOVIMOT
formance DBC" (→ 2 64).
Die Positionen der Steckverbinder finden Sie im Kapitel "Steckverbinderpositionen
Baugröße 1" (→ 2 77), "Steckverbinderpositionen Baugröße 2" (→ 2 80).
Drehrichtung positiv Drehrichtung negativ
aktiv (Rechts)
®
performance
K11
Sollwert f1 aktiv
aktiv (Links)
®
MOVIMOT performance
CM3C../DBC
Engineering-
X31
Schnittstelle
Analoger Eingang
X5231
32273955083
Sollwert f2 aktiv
f2 f2
performanc e DBC MOVIMOT® ild Anschlussb
®
per-
