5.9.3
Steckverbinderpositionen Antriebseinheit MOVIMOT

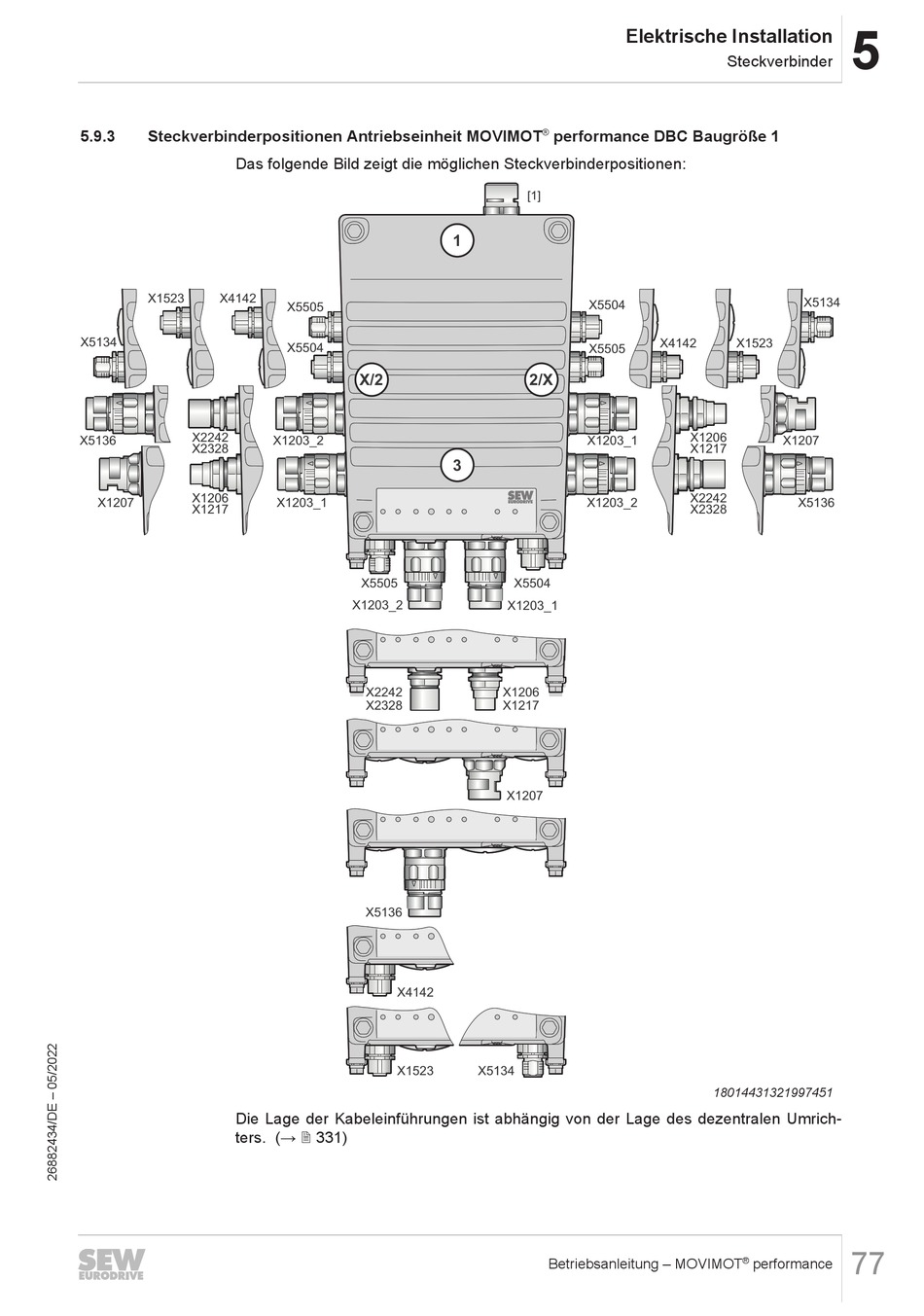

Das folgende Bild zeigt die möglichen Steckverbinderpositionen:
X1523
X4142
X5134
X2242
X5136
X2328
X1206
X1207
X1217
Die Lage der Kabeleinführungen ist abhängig von der Lage des dezentralen Umrich-
ters. (→ 2 331)
