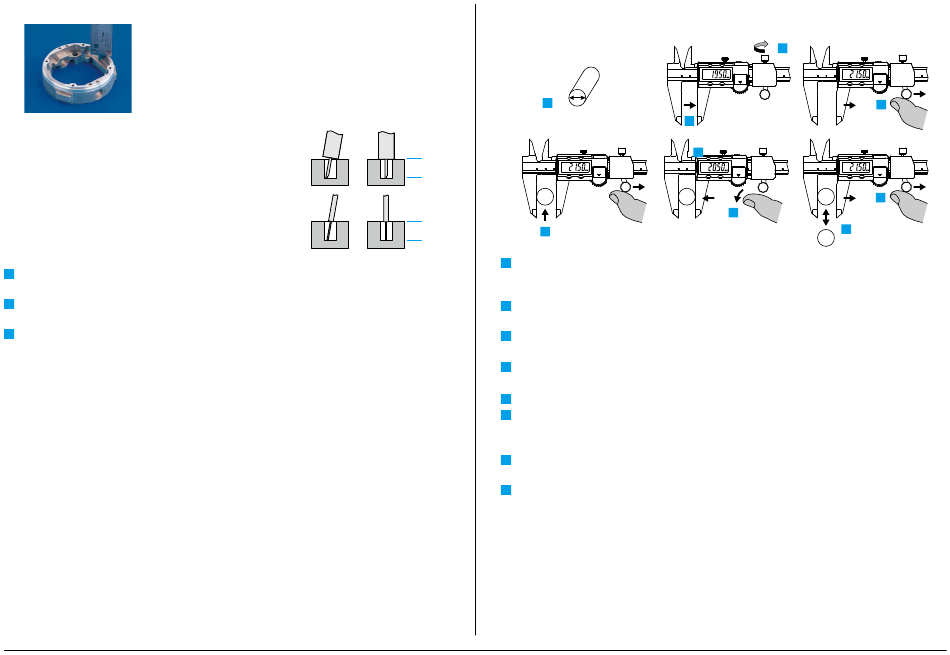

Tiefenmessung
Abbildung: Nonius-Messschieber
Der Tiefenmessstab des Messschiebers ist schmal und
instabil. Bringen Sie sie senkrecht zum Werkstück in
Kontakt.
1 Bringen Sie die Tiefenmessfläche (auf Seite der Schiene) in engen Kontakt mit
dem Werkstück.
2 Bewegen Sie den Schieber, bis die Tiefenmessfläche (auf Seite des
Tiefenmessstabs) Kontakt mit dem Werkstück hat.
Anzeige ablesen und gleichzeitig den Tiefenmessstab in engem Kontakt halten.
3
■
Kontinuierliche Außenmessung von Massenproduktionsteilen
(Messschieber mit federbelasteter Mechanik)
NG OK
①
②
NG OK
①
②
1 Achten Sie auf die ungefähren Abmessung des Werkstücks
Ist diese nicht verfügbar, zu deren Messung vorgehen gemäß „■ Außenmessung"
(Seite 6).
2 Schieber so bewegen, dass der angezeigte Wert ca. 1 mm kleiner als die
ungefähre Abmessung des Werkstücks ist.
3 Feststellschraube festziehen, um die Einrastvorrichtung zu klemmen.
4 Daumenhebel nach rechts schieben.
5 Werkstück zwischen den Messschenkeln für Außenmessung platzieren.
6 Daumenhebel loslassen, um die Messschenkel eng mit dem Werkstück in
Kontakt zu bringen.
Anzeige ablesen und gleichzeitig die Messschenkel für Außenmessung in engem
7
Kontakt halten.
8 Daumenhebel nach rechts schieben und Werkstück erneut platzieren.
8
1
≒20.50 mm
20,50 mm
2
7
A A
5
» Die kleinste messbare Abmessung ist nun eingestellt.
» Der Schieber bewegt sich 2 mm nach rechts.
» Der Schieber kehrt durch Federkraft nach links zurück. (Messkraft: 7 - 14 N)
3
4
+2mm
B 8
+2mm
6
8
A
