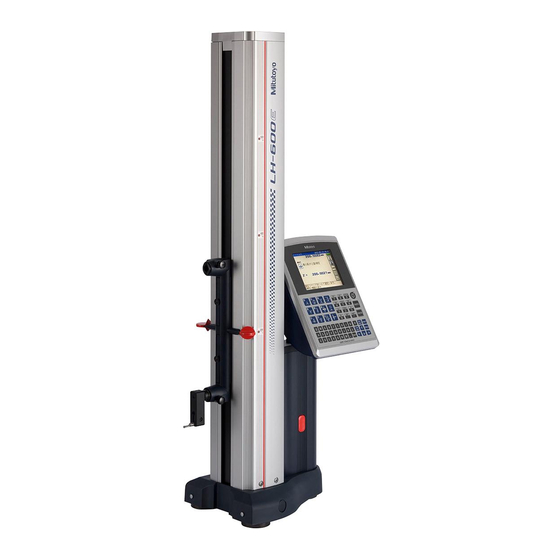

Mitutoyo LH-600E Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Mitutoyo Anleitungen
  4. Messgeräte
  5. LH-600E
  6. Benutzerhandbuch

Mitutoyo LH-600E Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für LH-600E:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
BA1347-SF00
Nr. 99MBH032D
SERIEN-Nr. 518
LH-600E/EG
L i n e a r H e i g h t
Benutzerhandbuch
(Software-Handbuch)
Lesen Sie dieses Benutzerhandbuch sorgfältig durch,
bevor Sie das Gerät bedienen. Bewahren Sie es anschließend
so auf, daß Sie später jederzeit darauf zugreifen können.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Mitutoyo LH-600E

Inhaltszusammenfassung für Mitutoyo LH-600E

  • Seite 1 BA1347-SF00 Nr. 99MBH032D SERIEN-Nr. 518 LH-600E/EG L i n e a r H e i g h t Benutzerhandbuch (Software-Handbuch) Lesen Sie dieses Benutzerhandbuch sorgfältig durch, bevor Sie das Gerät bedienen. Bewahren Sie es anschließend so auf, daß Sie später jederzeit darauf zugreifen können.

  • Seite 2: In Diesem Handbuch Verwendete Hinweisarten

    Ein Tip enthält darüber hinaus Referenzinformationen zu dem beschriebenen Thema. Mitutoyo übernimmt keinerlei Haftung gegenüber irgendeiner Partei für irgendeinen Verlust oder Schaden, ob direkt oder indirekt, der durch die Verwendung dieses Geräts entgegen den Anweisungen in diesem Handbuch entsteht.

  • Seite 3: Einhaltung Der Exportkontrollbestimmungen

    Kontrollverordnung fallenden Produkte und Programme. Vor einem etwaigen Re-Export bzw. der Weitergabe des Produkts oder der Technologie an Dritte wenden Sie sich daher bitte an Mitutoyo. Entsorgen alter elektrischer & elektronischer Geräte (Gültig in der Europäischen Union und in anderen europäischen Ländern mit separaten Sammelsystemen)

  • Seite 4: Inhaltsverzeichnis

    INHALTSVERZEICHNIS IN DIESEM HANDBUCH VERWENDETE HINWEISARTEN ................i Einhaltung der Exportkontrollbestimmungen ....................ii Entsorgen alter elektrischer & elektronischer Geräte (Gültig in der Europäischen Union und in anderen europäischen Ländern mit separaten Sammelsystemen) ............ii INHALTSVERZEICHNIS ........................... iii 1 ÜBERSICHT .............................. 1-1 1.1 Leistungsmerkmale ........................
  • Seite 5 3.1.2 Prüfen des Tasters ..................... 3-2 3.1.3 Einstellen des absoluten Nullpunkts ................3-3 3.2 Abschaltung ..........................3-4 3.3 Energiesparfunktionen ......................3-4 3.3.1 Automatische Unterbrechung ..................3-4 3.3.2 Manuelle Unterbrechung .................... 3-5 3.3.3 Automatische Abschaltung der LCD-Hintergrundbeleuchtung ........3-5 4 FUNKTIONEN ZUR NULLPUNKT- UND TASTEREINSTELLUNG ............4-1 4.1 Nullpunkteinstellfunktionen .......................
  • Seite 6 6 Funktionen für angewandte Messungen ....................6-1 6.1 Rechen- und sonstige Meßfunktionen ..................6-1 6.1.1 „Winkel“ ........................6-2 6.1.2 „Berechnung“ ......................6-5 6.1.3 „Pause“ ........................6-7 6.1.4 „Ausschnitt“ ........................ 6-8 6.1.5 „Digimatic Eingang“ ....................6-9 6.1.6 „Rechtwinkligkeit“ ..................... 6-10 6.1.7 „Abstandsmessung“...
  • Seite 7 7.1.1.3 Toleranzbewertungsstatus (Typ 3) ................ 7-6 7.1.2 Warnfunktion ......................7-7 7.2 Zwangsweise Eingabe des Meßpunkts ..................7-8 7.3 Pausenbefehle .......................... 7-9 7.4 Abbruch ..........................7-10 7.5 Anzeige von Informationen ..................... 7-11 7.6 Drucken ..........................7-12 7.6.1 Manuelles Drucken ....................7-12 7.6.2 Stapeldruck .......................
  • Seite 8 9.4.2 „Wiederherstellen“ ...................... 9-8 9.5 „Dateien-Update“ ........................9-9 10 STATISTISCHE FUNKTIONEN ....................... 10-1 10.1 „Stat. Ergebnis“ ........................10-3 10.2 „Histogramm“ ......................... 10-4 10.3 „Dateibereich“ ........................10-5 10.3.1 „Auswahlmethode“ ....................10-5 10.3.2 „Nummer“ ......................... 10-5 10.3.3 „Start Datum“ ......................10-5 10.3.4 „Ende Datum“ ......................10-5 10.4 „Histogramm Beding.“...
  • Seite 9 11.3.3 „Auto. Drucken“....................... 11-12 11.3.4 „RS-232C Ausgabe“ ....................11-12 11.3.5. „RS-232C Format“ ....................11-13 11.3.5.1 „Alle“ ......................... 11-13 11.3.5.2 „Nur Messwert“ ....................11-13 11.3.5.3 „MUX-10“ ......................11-14 11.4 „Geraet“ ..........................11-16 11.4.1 "Helligkeit der LCD-Anzeige" .................. 11-16 11.4.2 „LCD Licht aus“ ....................... 11-16 11.4.3 „Signalstaerke“......................
  • Seite 10 12.3.2.2 Wenn "Manuell" als Erstellungsmethode angewählt ist ........12-8 12.4 Fehlersuche ........................... 12-9 SERVICE NETZWERK Nr. 99MBH032D...
  • Seite 11 NOTIZEN Nr. 99MBH032D...

  • Seite 12: Übersicht

    ÜBERSICHT Dieses Kapitel enthält eine Beschreibung Datenverarbeitungseinheit von Linear Height. 1.1 Leistungsmerkmale 1) Benutzerfreundlichkeit Auf die häufig verwendeten Meßbefehle zur Ermittlung von Höhe, Durchmesser und Abstand kann durch Betätigung einer einzigen Taste zugegriffen werden. Die [Numerischen] Tasten, die ebenfalls häufig verwendet werden, sind in einem benutzerfreundlichen Zehn-Tasten-Block angeordnet.
  • Seite 13 Abstandsmessungen, bei denen aufeinanderfolgende Abstände bequem gemessen werden können. Außerdem unterstützt Linear Height die Grundrechenoperationen (Addition, Substraktion, Multiplikation und Division) sowie die Dateneingabe über Mitutoyo Digimatic Meßgeräte. 5) Ausdruck und externe Ausgabe der Meßergebnisse Die Meßergebnisse können automatisch oder manuell an einen Drucker ausgegeben werden.

  • Seite 14: Verwenden Der Tastatur

    1. ÜBERSICHT 1.2 Verwenden der Tastatur 1.2.1 Aufbau der Tastatur [Numerische] Tasten [Unterbrechungs]- [Meßbefehl]- Taste Tasten [CANCEL]-Taste [ENTER]-Taste [Cursor]-Tasten [Zeichen]-Tasten Abb. 1-1 • [Meßbefehl]-Tasten Dienen für grundlegende Messungen wie z.B. Höhe, Durchmesser und Abstand. Diese Tasten dienen auch zur Eingabe von Symbolen im Texteingabemodus. •...

  • Seite 15: Tastenfunktionen

    1.2.2 Tastenfunktionen (1) [Meßbefehl]-Tasten Taste Funktionen • Messen der Höhe einer nach oben gerichteten Fläche. • Im Texteingabemodus wird ein Pluszeichen („+”) eingegeben, wenn diese Taste gedrückt wird. • Messen der Höhe einer nach unten gerichteten Fläche. • Im Texteingabemodus wird ein Minuszeichen („-”) eingegeben, wenn diese Taste gedrückt wird.
  • Seite 16 1. ÜBERSICHT (2) [Numerische] Tasten Taste Funktionen • Einstellen des Toleranzbewertungsstatus. • Im numerischen Eingabemodus wird eine Null („0”) eingegeben, wenn diese Taste gedrückt wird. • Anzeigen von Informationen. • Im numerischen Eingabemodus wird ein Punkt („⋅”) eingegeben, wenn diese Taste gedrückt wird.

  • Seite 17: Funktion

    (3) [Unterbrechungs]-, [CANCEL]- und [ENTER]-Taste Taste Funktion Übergehen in den oder Rückkehren vom Unterbrechungszustand (LED leuchtet auf, wenn das System unterbrochen ist). Abbrechen des Auswahl- oder Eingabevorgangs und Rückkehren zum vorherigen Zustand. Eingeben oder Erstellen des Auswahl- oder Eingabevorgangs und Übergehen zur nächsten Verarbeitung.

  • Seite 18: Häufig Verwendete Aktionen

    1. ÜBERSICHT 1.2.3 Häufig verwendete Aktionen (1) Symbolauswahl Gehen Sie wie folgt vor, um ein Symbol aus dem Symbolmenü auszuwählen. <Anzeigebeispiel> Abb. 1-2 [Tastenaktionen] • Drücken Sie die [Cursor]-Tasten, um ein Symbol auszuwählen. • Drücken Sie die [CANCEL]-Taste, um die Aktion abzubrechen. •...
  • Seite 19 (3) Listenauswahl Gehen Sie wie folgt vor, um ein Element aus einer Liste auszuwählen. <Anzeigebeispiel> Abb. 1-4 [Tastenaktionen] • Drücken Sie die [Cursor]-Tasten, um ein Listenelement auszuwählen. • Drücken Sie die [CANCEL]-Taste, um die Aktion abzubrechen. • Drücken Sie die [ENTER]-Taste, um die Auswahl einzugeben und mit dem nächsten Schritt fortzufahren.
  • Seite 20 1. ÜBERSICHT (5) Texteingabe Gehen Sie wie folgt vor, um Text einzugeben. <Anzeigebeispiel> Abb. 1-6 [Tastenaktionen] • Drücken Sie die [Zeichen]-Tasten, [Numerischen] Tasten oder [Meßbefehl]- Tasten, um die gewünschten Buchstaben, Zahlen oder Symbole einzugeben. • Drücken Sie die [Cursor]-Tasten, um die Eingabe korrigieren zu können. •...

  • Seite 21: Display-Anzeigen

    1.3 Display-Anzeigen 1.3.1 Aufbau der LCD-Anzeige Die verschiedenen Anzeigeelemente werden nachfolgend beschrieben. Titelbereich Bereich für Datum u. Uhrzeit Hauptanzeige- Statusanzeigebereich bereich Bedienerführungsanzeigebereich Abb. 1-7 • Titelbereich In diesem Bereich wird der aktuell ausgewählte Meßmodus angezeigt. • Bereich für Datum u. Uhrzeit In diesem Bereich wird das aktuelle Datum und die aktuelle Uhrzeit angezeigt.

  • Seite 22: Symbole Im Statusanzeigebereich

    1. ÜBERSICHT 1.3.2 Symbole im Statusanzeigebereich Dieser Abschnitt enthält eine Beschreibung der Symbole im Statusanzeigebereich. (1) Batterieladezustand Dieses Symbol zeigt den Ladezustand der Batterie an. Wenn die Batterieleistung nachläßt, schließen Sie den Netzadapter an, um die Batterie zu laden, oder tauschen Sie sie gegen eine geladene Batterie aus, falls vorhanden. Anzeige Bedeutung Die Batterie ist vollständig geladen.

  • Seite 23: Bedeutung

    (3) Nullpunkttyp Dieses Symbol zeigt die Nullpunkteinstellung an. Die Nullpunkteinstellung kann mit Hilfe des Nullpunkteinstellbefehls geändert werden. Anzeige Bedeutung Es ist kein absoluter Nullpunkt eingestellt. Der Nullpunkt ist als absoluter Nullpunkt (ABS Nullpunkt) eingestellt. Der Nullpunkt ist als inkrementaler Nullpunkt (INC Nullpunkt) eingestellt. (4) Tastkopftyp Dieses Symbol zeigt die Tastereinstellung an.
  • Seite 24 1. ÜBERSICHT (5) Toleranzbewertungsfunktion Dieses Symbol zeigt die Toleranzbewertungseinstellung an. Diese Einstellung kann mit Hilfe der [TOL]-Taste geändert werden. Anzeige Bedeutung Die Toleranzbewertung ist aktiviert. Genauere Informationen finden Sie in Abschnitt 7.1 „Toleranzbewertungsfunktion“. Die Toleranzbewertung ist deaktiviert. (6) Automatische Ergebnisdruckfunktion Dieses Symbol zeigt die Einstellung der automatischen Ergebnisdruckfunktion an.

  • Seite 25: Meßanzeigeelemente

    1.3.3 Meßanzeigeelemente Die Elemente, die während Messungen im Hauptanzeigebereich angezeigt werden, werden nachfolgend beschrieben. Counterwert Ergebnisnummer Befehls-infor mationen Ergebnis Abb. 1-8 • Counterwert Dieses Feld zeigt die aktuelle Tasterposition in Echtzeit an. • Der angezeigte Counterwert entspricht dem Punkt an der Unterseite des Tasters. •...
  • Seite 26 1. ÜBERSICHT • Befehlsinformationen Dieses Feld zeigt das Symbol und den Namen des ausgeführten Befehls sowie den Kennsatznamen und sonstige Informationen an. Die jeweils angezeigten Befehlsinformationen sind von Befehl zu Befehl unterschiedlich. • Ergebnis Dieses Feld zeigt das Ergebnis an. Die jeweilige Art des Ergebnisses ist von Befehl zu Befehl unterschiedlich.

  • Seite 27: Organisation Der Funktionen

    1.4 Organisation der Funktionen Nach Einschalten Linear Height wird Meßmodus „Einzelbetrieb“ aktiviert. Die anderen Funktionen werden ausgehend von diesem Modus aktiviert, und das System kehrt am Ende dieser Funktionen zum Einzelbetrieb zurück. Aus diesem Grund sollte der Zugriff auf die anderen Funktionen innerhalb des Systems ausgehend vom Meßmodus „Einzelbetrieb“...

  • Seite 28: Grundlegende Informationen

    GRUNDLEGENDE INFORMATIONEN Dieses Kapitel enthält die wichtigsten Informationen, die für die Verwendung von Linear Height erforderlich sind. 2.1 Messungen Als Messung wird der Prozeß zur Ermittlung der Daten, z.B. Koordinaten, Abmessungen oder Winkeln, eines Werkstücks bezeichnet. Linear Height mißt die Höhe eines Werkstücks bezogen auf eine Referenzebene, z.B. die Oberfläche der Meßplatte.

  • Seite 29: Punkterfassung Und Abtastung

    A) Messung der nach oben gerichteten Fläche B) Messung der nach unten gerichteten Fläche Taster Werkstück Werkstück Taster Abb. 2-2 2.1.2 Punkterfassung und Abtastung Es gibt zwei Möglichkeiten, um die Höhe eines Werkstücks zu erfassen: A) Punkterfassung bezieht sich auf die Erfassung der Höhe, wobei sich der Taster in direktem Kontakt mit der gemessenen Fläche befindet.

  • Seite 30: Halbschwebende Messung

    2. GRUNDLEGENDE INFORMATIONEN Taster Werkstück Abb. 2-4 2.1.3 Halbschwebende Messung Es gibt zwei Möglichkeiten, um die Abtastung eines Werkstücks durchzuführen: A) Halbschwebende Messung bezieht sich auf die Messung eines Werkstücks, wobei das Hauptgerät bewegt wird. B) Nichtschwebende Messung bezieht sich auf die Messung eines Werkstücks, wobei das Werkstück bewegt wird.

  • Seite 31: Automatische Positionierfunktion

    2.1.5 Automatische Positionierfunktion Durch die automatische Positionierfunktion bewegt sich der Taster bei Messungen im Modus „Wiederholen“ automatisch vor den Meßpunkt. Diese Funktion gewährleistet die problemlose Messung eines Werkstücks, in dem das Werkstück oder das Hauptgerät bewegt wird. Nr. 99MBH032D...

  • Seite 32: Nullpunkte

    2. GRUNDLEGENDE INFORMATIONEN 2.2 Nullpunkte Ein Werkstück weist normalerweise einen Referenzpunkt auf, wobei die Abmessungen in Zeichnungen bezogen auf diesen Referenzpunkt angegeben werden. Aus diesem Grund wird der Abstand von einem Referenzpunkt in Messungen ebenfalls als Meßergebnis ermittelt. Linear Height verwendet diesen Referenzpunkt bei der Durchführung von Messungen als Nullpunkt.
  • Seite 33 B) INC Nullpunkt (benutzerdefinierter inkrementaler Nullpunkt) Ein inkrementaler Nullpunkt dient zum Ermitteln des Abstands vom Referenzpunkt an einem Werkstück, ausgedrückt als Koordinatenwert. Meßpunkt Koordinate: Z Werkstück INC Nullpunkt Meßplatte Abb. 2-7 Informationen über Einstellung Nullpunkte sind Abschnitt „Nullpunkteinstellfunktionen” zu finden. Nr.

  • Seite 34: Taster

    2. GRUNDLEGENDE INFORMATIONEN 2.3 Taster Ein an einem Schlitten befestigter Taster dient zur Eingabe eines Meßpunkts. Der Meßpunkt wird aus dem Counterwert, der beim Berühren des Werkstücks durch den Taster ermittelt wird, berechnet. Der spezifische Tastertyp, der bei einer Messung in Verbindung mit Linear Height zu verwenden ist, ist von der Form des Werkstücks und dem Meßverfahren abhängig.
  • Seite 35 A) Meßpunkt und Counterwert bei der B) Meßpunkt und Counterwert bei der Messung der nach oben gerichteten Messung der nach unten gerichteten Fläche Fläche Taster Counterwert Meßpunkt Meßpunkt Tasterdurchmesser Taster Counterwert Koordinate: Z Koordinate: Z Nullpunkt Nullpunkt Abb. 2-8 Nr. 99MBH032D...

  • Seite 36: Meßmodi

    2. GRUNDLEGENDE INFORMATIONEN 2.4 Meßmodi Linear Height unterstützt drei verschiedene Meßmodi: A) Einzelbetrieb wird für normale Messungen verwendet. B) Lernbetrieb dient Aufzeichnen eines Verfahrens einem Teileprogramm. C) Wiederholen dient zum Ausführen eines zuvor erstellten Teileprogramms. Der aktuelle Meßmodus wird im Titelbereich des LCD-Displays angezeigt. Einzel betrieb Lern-...

  • Seite 37: Messung Und 2D-Messung

    2.5 1D-Messung und 2D-Messung Es gibt zwei verschiedene Möglichkeiten, um Messungen mit Hilfe von Meßachsen vorzunehmen: A) 1D-Messung mißt die Höhe vom Nullpunkt in einer Dimension. B) 2D-Messung mißt einen Meßpunkt aus zwei Richtungen und faßt die Ergebnisse zu 2D-Daten zusammen. 1D-Messung wird für Messungen im Modus “Einzelbetrieb”...
  • Seite 38 2. GRUNDLEGENDE INFORMATIONEN b) 2D-Messung (zweidimensionale Messung) Die 2D-Messung erfordert die Rotation eines Werkstücks um 90 Grad, um dessen Höhe aus zwei Richtungen (entlang der Z–Achse und X-Achse) zu messen. Die Messungen werden dann zu einer ZX-Ebene zusammengefaßt und als 2D-Element bereitgestellt.

  • Seite 39: Dateien

    2.6 Dateien Linear Height unterstützt das Speichern von Daten in Dateien für den späteren Zugriff. Die in Dateien gespeicherten Daten werden beim Ausschalten des Geräts nicht gelöscht. Linear Height verwendet zwei Dateitypen: A) Teileprogrammdateien dienen zum Speichern benutzerdefinierter Verfahren. B) Ergebnisdatendateien dienen zum Speichern der Ergebnisdaten, die durch Ausführung eines Teileprogramms ermittelt wurden.

  • Seite 40: Messvorbereitungen

    MESSVORBEREITUNGEN 3.1 Start Dieser Abschnitt enthält eine Beschreibung des Verfahrens zum Einschalten und Starten des Systems, so daß es bereit zum Ausführen von Meßbefehlen ist. Abb. 3-1 [Startverfahren] 1) Schalten Sie den Netzschalter ein. Die Startanzeige (Abb. 3-1) erscheint nach kurzer Zeit. 2) Bewegen Schlitten höchsten...

  • Seite 41: Prüfen Der Automatischen Meßeinstellungen

    HINWEIS • Netzadapter anschließen, wenn die eingebaute Batterie nicht geladen ist. • Wenn sich der Schlitten beim Einschalten des Netzschalters bereits in der höchsten Position befindet, Schlitten ca. 50 mm nach unten und dann zurück zur höchsten Position bewegen, um den Kompensationsreferenzpunkt zu erfassen. 3.1.1 Prüfen der automatischen Meßeinstellungen Der Meßpunkt wird während einer Messung prinzipiell automatisch geladen.

  • Seite 42: Einstellen Des Absoluten Nullpunkts

    3. MESSVORBEREITUNGEN 3.1.3 Einstellen des absoluten Nullpunkts Der absolute Nullpunkt dient als Referenzpunkt bei Messungen. Linear Height verfügt jedoch nach dem Einschalten über keinerlei Informationen in bezug auf den Nullpunkt. Aus diesem Grund muß der absolute Nullpunkt vor dem Starten von Messungen eingestellt werden.

  • Seite 43: Abschaltung

    3.2 Abschaltung Dieser Abschnitt enthält eine Beschreibung des Verfahrens zum Beenden der Messung und Abschalten von Linear Height. [Abschaltverfahren] 1) Stellen Sie das System so ein, daß es für die Aufnahme eines Meßbefehls im Meßmodus „Einzelbetrieb“ bereit ist. 2) Schieben Sie den Netzschalter in die Stellung „AUS“. HINWEIS Die Einstellung des absoluten Nullpunkts sowie die Meßergebnisse werden nach dem Ausschalten des Netzschalters gelöscht.

  • Seite 44: Manuelle Unterbrechung

    3. MESSVORBEREITUNGEN 3.3.2 Manuelle Unterbrechung [Funktion] Mit dieser Funktion können Sie das System manuell in den Unterbrechungszustand versetzen. Nachdem das System in den Unterbrechungszustand versetzt wurde, wird das LCD-Display komplett ausgeschaltet, und die LED der [Unterbrechungs]-Taste leuchtet auf. [Vorgang] 1) Versetzen des Systems in den Unterbrechungszustand Drücken [Unterbrechungs]-Taste, System...
  • Seite 45 NOTIZEN Nr. 99MBH032D...

  • Seite 46: Funktionen Zur Nullpunkt- Und Tastereinstellung

    FUNKTIONEN ZUR NULLPUNKT- UND TASTEREINSTELLUNG Dieses Kapitel enthält eine Beschreibung der Befehlsfunktionen zum Einstellen der Nullpunkte und Taster. 4.1 Nullpunkteinstellfunktionen Diese Funktionen dienen zum Einstellen des Koordinatensystem-Nullpunkts, der als Referenzpunkt bei Messungen verwendet wird. Linear Height verwendet zwei verschiedene Nullpunkte: ABS Nullpunkt (absoluter Referenznullpunkt) und INC Nullpunkt (benutzerdefinierter inkrementaler Nullpunkt).

  • Seite 47: Abs Nullpunkt

    HINWEIS Der inkrementale Nullpunkt wird gelöscht, wenn der absolute Nullpunkt während einer laufenden Messung erneut gemessen wird. 4.1.1 „ABS Nullpunkt“ [Tastenbetätigung (Symbolauswahl)] [Funktion] Über diese Funktion wird die obere Fläche der Meßplatte, auf der Linear Height installiert ist, angetastet und der absolute Nullpunkt eingestellt. Nach der Einstellung des absoluten Nullpunkts entsprechen der Counterwert sowie der Meßpunkt einem Abstand von diesem Nullpunkt, ausgedrückt als Koordinatenwerte.

  • Seite 48: Funktionen Zur Nullpunkt- Und Tastereinstellung

    4. FUNKTIONEN ZUR NULLPUNKT- UND TASTEREINSTELLUNG 4.1.2 „INC Nullpunkt“ [Tastenbetätigung (Symbolauswahl)] [Funktion] Diese Funktion lädt ein gemessenes Element, das durch Messen des Referenzpunkts an einem Werkstück ermittelt wurde, und stellt den inkrementalen Nullpunkt ein. Nach der Einstellung des inkrementalen Nullpunkts entsprechen der Counterwert sowie der Meßpunkt einem Abstand von diesem Nullpunkt, ausgedrückt als Koordinatenwerte.

  • Seite 49: Nullpunkt Wechseln

    • Der inkrementale Nullpunkt wird durch Spezifikation eines gemessenen Elements eingestellt. Daher muß zunächst der Punkt, der als Referenzpunkt am Werkstück dienen soll, gemessen werden. • Wenn der Offset eingegeben wird, wird der Koordinatenwert des spezifizierten gemessenen Elements durch den eingegebenen Offsetwert ersetzt. Um das spezifizierte gemessene Element als Nullpunkt (Z = 0) einzustellen, sollte „0“...

  • Seite 50: Offset Abs Nullpunkt

    4. FUNKTIONEN ZUR NULLPUNKT- UND TASTEREINSTELLUNG 4.1.4 „Offset ABS Nullpunkt“ [Tastenbetätigung (Symbolauswahl)] [Funktion] Geben Sie nach der Messung auf dem Kalibrierblock einen Wert für das Offset-Maß ein, um den absoluten Nullpunkt einzustellen. Bei dieser Funktion kann die Meßplattenfläche unter Verwendung des Kalibrierblocks indirekt als absoluter Nullpunkt eingestellt werden.
  • Seite 51 B) Wenn ein konischer Taster verwendet wird Entsprechender Taster- durchmesser-Referenzblock für konischen Taster Konischer Taster Offset Referenzpunkt ABS Nullpunkt Meßplatte Abb. 4-7 [Vorgang] 1) Stellen Sie den entsprechenden Kalibrierblock für den konischen Taster auf die Meßplatte und bewegen Sie den konischen Taster zum Referenzpunkt. 2) Betätigen Sie die folgenden Tasten.

  • Seite 52: Tastereinstellfunktionen

    4. FUNKTIONEN ZUR NULLPUNKT- UND TASTEREINSTELLUNG 4.2 Tastereinstellfunktionen Diese Funktionen dienen zum Einstellen des verwendeten Tastertyps sowie des Tasterdurchmessers (Tasterdaten). Zusätzlich zu dem standardmäßigen Kugeltaster sind mehrere optionale Taster für verschiedene Meßarten erhältlich. Linear Height unterstützt die folgenden Tastereinstellfunktionen: (1) ”Tastertyp” (2) ”Tasterdurchmesser”...

  • Seite 53: Tastertyp

    4.2.1 „Tastertyp“ [Tastenbetätigung (Symbolauswahl)] [Funktion] Diese Funktion stellt den verwendeten Tastertyp ein. Die angezeigten Symbole entsprechen den verschiedenen Tastertypen, wie nachfolgend aufgeführt. Kugeltaster Tellerförmiger Taster Taster zur Tiefenmessung Zylinderförmiger Taster Konischer Taster Signaltaster Hebeltaster (oder Meßuhr) [Vorgang] 1) Befestigen Sie den Taster am Schlitten. 2) Betätigen Sie die folgenden Tasten.

  • Seite 54: Tasterdurchmesser

    4. FUNKTIONEN ZUR NULLPUNKT- UND TASTEREINSTELLUNG 4.2.2 „Tasterdurchmesser“ [Tastenbetätigung (Symbolauswahl)] [Funktion] Diese Funktion sichert das Einstellen des Tasterdurchmessers mit Hilfe eines Kalibrierblocks. [Vorgang] Kalibrierblock Abb. 4-8 1) Bewegen Sie den Taster zum Punkt (a) unmittelbar unterhalb des Meßpunkts (b) an der nach unten gerichteten Fläche.

  • Seite 55: Tasterdurchm. Eingabe

    4.2.3 „Tasterdurchm. Eingabe“ [Tastenbetätigung (Symbolauswahl)] [Funktion] Diese Funktion dient zum Eingeben und Einstellen des Tasterdurchmessers mit Hilfe der Tastatur. [Vorgang] 1) Betätigen Sie die folgenden Tasten. Die Eingabeaufforderung für „Tasterdurchmesser“ wird angezeigt. 2) Geben Sie den „Tasterdurchmesser“ ein. Der Tasterdurchmesser wird eingestellt. [Im Meßmodus „Wiederholen“] Der eingestellte Tasterdurchmesser wird verwendet.

  • Seite 56: Taster Speichern

    4. FUNKTIONEN ZUR NULLPUNKT- UND TASTEREINSTELLUNG 4.2.4 „Taster Speichern“ [Tastenbetätigung (Symbolauswahl)] [Funktion] Diese Funktion speichert den aktuell verwendeten Tastertyp und -durchmesser als Tasterdaten. Die gespeicherten Tasterdaten können mit „Taster Laden“ geladen werden. Es können zehn verschiedene Tasterdatensätze gespeichert werden. [Vorgang] 1) Betätigen Sie die folgenden Tasten.

  • Seite 57: Taster Laden

    4.2.5 „Taster Laden“ [Tastenbetätigung (Symbolauswahl)] [Funktion] Diese Funktion lädt die Tasterdaten, die mit „Taster Speichern“ registriert wurden, und stellt den Tastertyp und -durchmesser ein. [Vorgang] 1) Betätigen Sie die folgenden Tasten. Es wird eine Liste der Tasterdaten angezeigt. 2) Wählen Sie eine Registriernummer von Tasterdaten aus. Die ausgewählten Tasterdaten werden geladen.

  • Seite 58: Tasterposition Versch

    4. FUNKTIONEN ZUR NULLPUNKT- UND TASTEREINSTELLUNG 4.2.6 „Tasterposition versch.“ [Tastenbetätigung (Symbolauswahl)] [Funktion] Diese Funktion sichert die Änderung Tasterposition, ohne den Nullpunkt während einer Messung zu ändern. Mit dieser Funktion können Höhen von mehr als 600 mm (max. 972 mm) gemessen werden. Nach Änderung Vor Änderung der...
  • Seite 59 NOTIZEN 4-14 Nr. 99MBH032D...

  • Seite 60: Funktionen Für Grundlegende Messungen

    FUNKTIONEN FÜR GRUNDLEGENDE MESSUNGEN Dieses Kapitel enthält eine Beschreibung der Befehlsfunktionen, die für grundlegende Messungen in Verbindung mit Linear Height verwendet werden. Bei diesen Funktionen handelt es sich um Meßbefehle, die für grundlegende Messungen in Verbindung mit Linear Height verwendet werden. Die folgenden Meßbefehle werden für grundlegende Messungen verwendet: (1) „Hoehe (Aufwaerts)”...

  • Seite 61: Hoehe (Aufwaerts)

    5.1 „Hoehe (Aufwaerts)“ [Tastenbetätigung] [Funktion] Diese Funktion erfaßt die nach oben gerichtete Fläche eines Werkstücks und ermittelt den Höhenabstand zwischen dem aktuellen Nullpunkt und dem Meßpunkt (Koordinate: Z). Nach oben gerichtete Fläche Koordinate: Z Nullpunkt Abb. 5-1 [Vorgang] Taster Abb. 5-2 1) Bewegen Sie den Taster zu dem Punkt unmittelbar oberhalb des Meßpunkts.

  • Seite 62: Funktionen Für Grundlegende Messungen

    5. FUNKTIONEN FÜR GRUNDLEGENDE MESSUNGEN 5.2 „Hoehe (Abwaerts)“ [Tastenbetätigung] [Funktion] Diese Funktion erfaßt die nach unten gerichtete Fläche eines Werkstücks und ermittelt den Höhenabstand zwischen dem aktuellen Nullpunkt und dem Meßpunkt (Koordinate: Z). Nach unten gerichtete Fläche Koordinate: Z Nullpunkt Abb.

  • Seite 63: Kreis (Innen)

    5.3 „Kreis (innen)“ [Tastenbetätigung] [Funktion] Diese Funktion unterstützt die Abtastung an der unteren und oberen Seite einer Bohrung, um den Durchmesser (Durchmesser: D) und Mittelpunkt (Koordinate: Z) der Bohrung zu ermitteln. Oben Durchmesser: D Koordinate: Z Unten Nullpunkt Abb. 5-5 [Vorgang] Taster Abb.

  • Seite 64: Kreis (Aussen)

    5. FUNKTIONEN FÜR GRUNDLEGENDE MESSUNGEN 5.4 „Kreis (aussen)“ [Tastenbetätigung] [Funktion] Diese Funktion unterstützt die Abtastung an der unteren und oberen Seite einer Welle, um den Durchmesser (Durchmesser: D) und Mittelpunkt (Koordinate: Z) der Welle zu ermitteln. Oben Durchmesser: D Koordinate: Z Unten Nullpunkt Abb.
  • Seite 65 Das Minimalmaß der unteren Seite wird erfaßt. 4) Bewegen Sie den Taster zum Punkt (d) in der Nähe des oberen Meßanfangspunkts (e). Drücken Sie dann die [ENTER]-Taste. Der Taster bewegt sich nach unten, um den oberen Meßanfangspunkt (e) zu berühren. 5) Bewegen Sie das Werkstück oder das Hauptgerät, um die Abtastung an der oberen Seite (von e nach f) durchzuführen.

  • Seite 66: Breite (Innen)

    5. FUNKTIONEN FÜR GRUNDLEGENDE MESSUNGEN 5.5 „Breite (innen)” [Tastenbetätigung] [Funktion] Diese Funktion erfaßt den unteren und oberen Punkt, um den Innenabstand (Breite: W) und den Mittelpunkt (Koordinate: Z) zu ermitteln. Oben Breite: W Unten Koordinate: Z Nullpunkt Abb. 5-9 [Vorgang] Taster Abb.

  • Seite 67: Breite (Aussen)

    5.6 „Breite (aussen)“ [Tastenbetätigung] [Funktion] Diese Funktion erfaßt den unteren und oberen Punkt, um die Dicke (Breite: W) und den Mittelpunkt (Koordinate: Z) zu ermitteln. Oben Breite: W Unten Koordinate: Z Nullpunkt Abb. 5-11 [Vorgang] Taster Taster Abb. 5-12 1) Bewegen Sie den Taster zum Punkt (a) in der Nähe des unteren Meßpunkts (b). 2) Betätigen Sie die folgende Taste.

  • Seite 68: Maximalhöhenmessungen

    5. FUNKTIONEN FÜR GRUNDLEGENDE MESSUNGEN 5.7 Maximalhöhenmessungen Es gibt zwei Befehle für die Messung der Maximalhöhe: (1) Messung der nach unten gerichteten Fläche und (2) Messung der nach oben gerichteten Fläche. 5.7.1 „Max. Hoehe (Abwaerts)“ [Tastenbetätigung (Symbolauswahl)] [Funktion] Diese Funktion führt die Abtastung an der nach unten gerichteten Fläche eines Werkstücks durch, um die Maximalhöhe (Koordinate: Z) zu ermitteln.

  • Seite 69: Max. Hoehe (Aufwaerts)

    5.7.2 „Max. Hoehe (Aufwaerts)“ [Tastenbetätigung (Symbolauswahl)] [Funktion] Diese Funktion unterstützt die Abtastung an der nach oben gerichteten Fläche eines Werkstücks, um die Maximalhöhe (Koordinate: Z) zu ermitteln. Nach oben gerichtete Fläche Koordinate: Z Nullpunkt Abb. 5-15 [Vorgang] Taster Abb. 5-16 1) Bewegen Sie den Taster zum Punkt (a) in der Nähe des Meßanfangspunkts (b).

  • Seite 70: Minimalhöhenmessungen

    5. FUNKTIONEN FÜR GRUNDLEGENDE MESSUNGEN 5.8 Minimalhöhenmessungen Es gibt zwei Befehle für die Messung der Minimalhöhe: (1) Messung der nach oben gerichteten Fläche und (2) Messung der nach unten gerichteten Fläche. 5.8.1 „Min. Hoehe (Aufwaerts)“ [Tastenbetätigung (Symbolauswahl)] [Funktion] Diese Funktion unterstützt die Abtastung an der nach oben gerichteten Fläche eines Werkstücks, um die Minimalhöhe (Koordinate: Z) zu ermitteln.

  • Seite 71: Min. Hoehe (Abwaerts)

    3) Bewegen Sie das Werkstück oder das Hauptgerät, um die Abtastung an der nach oben gerichteten Fläche (von b nach c) durchzuführen. Das Minimalmaß wird erfaßt. Anschließend werden die Ergebnisse angezeigt. 5.8.2 „Min. Hoehe (Abwaerts)“ [Tastenbetätigung (Symbolauswahl)] [Funktion] Diese Funktion unterstützt die Abtastung an der nach unten gerichteten Fläche eines Werkstücks , um die Minimalhöhe (Koordinate: Z) zu ermitteln.

  • Seite 72: Max.-Min.-Messungen

    5. FUNKTIONEN FÜR GRUNDLEGENDE MESSUNGEN 5.9 Max.-Min.-Messungen Es gibt zwei Befehle für die Max.-Min.-Messung: (1) Messung der nach oben gerichteten Fläche und (2) Messung der nach unten gerichteten Fläche. 5.9.1 „Max.-Min. (Aufwaerts)“ [Tastenbetätigung (Symbolauswahl)] [Funktion] Diese Funktion unterstützt die Abtastung an der nach oben gerichteten Fläche eines Werkstücks, um die Maximalhöhe (Maximalmaß: ZL) und Minimalhöhe (Minimalmaß: ZS) vom Meßpunkt und die Differenz (Koordinatendifferenz: ZD) zwischen diesen Höhen zu ermitteln.

  • Seite 73: Max.-Min. (Abwaerts)

    4) Drücken Sie die [ENTER]-Taste, um die Abtastung zu beenden. Das Maximal- und Minimalmaß werden erfaßt. Anschließend werden die Ergebnisse angezeigt. HINWEIS Die Meßwerte werden erst registriert, wenn die [ENTER]-Taste gedrückt wird, um die Abtastung zu beenden. Die Koordinatendifferenz ZD, die durch Max.-Min.-Messungen ermittelt wird, ist immer positiv.
  • Seite 74 5. FUNKTIONEN FÜR GRUNDLEGENDE MESSUNGEN 1) Bewegen Sie den Taster zum Punkt (a) in der Nähe des Meßanfangspunkts (b). 2) Betätigen Sie die folgenden Tasten. Der Taster bewegt sich nach oben, um den Meßanfangspunkt (b) zu berühren. 3) Bewegen Sie das Werkstück oder das Hauptgerät, um die Abtastung an der nach unten gerichteten Fläche (von b nach c) durchzuführen.

  • Seite 75: Abstand

    5.10 „Abstand“ [Tastenbetätigung (Symbolauswahl)] [Funktion] Diese Funktion lädt zwei gemessene Elemente, um den Abstand (Breite: W) und den Mittelpunkt (Koordinate: Z) zwischen diesen Elementen zu ermitteln. Ergebnis 2 Breite: W Ergebnis 1 Koordinate: Z Nullpunkt Abb. 5-25 [Vorgang] 1) Betätigen Sie die folgende Taste. Es wird eine Liste der gemessenen Elemente angezeigt.

  • Seite 76: Funktionen Für Angewandte Messungen

    Funktionen für angewandte Messungen Dieses Kapitel enthält eine Beschreibung der Befehlsfunktionen für sonstige Berechnungen und Messungen sowie für 2D-Messungen und -Analysen. 6.1 Rechen- und sonstige Meßfunktionen Diese Meßbefehle dienen zum Durchführen von Berechnungen und sonstigen Messungen, die erweiterte Meß- und Analysemöglichkeiten bieten. Die [CALC]-Taste dient zum Durchführen von Berechnungen auf Basis von gemessenen Elementen, die [OTHER]-Taste zum Durchführen sonstiger Aktionen und Messungen.

  • Seite 77: Winkel

    6.1.1 „Winkel“ [Tastenbetätigung (Symbolauswahl)] （ [Funktion] Bei dieser Funktion werden zwei gemessene Elemente geladen und der Abstand zwischen zwei Punkten eingegeben. Die Funktion ermittelt dann den Neigungswinkel (Winkel: A) zwischen den beiden gemessenen Elementen. Für die Winkelberechnungen ist ein Gerät, z.B. ein Endmaß bekannter Länge, erforderlich. Winkel: A Werkstück Sockel...

  • Seite 78: Funktionen Für Angewandte Messungen

    6. Funktionen für angewandte Messungen Winkel werden auf Basis von zuvor gemessenen Elementen berechnet. Aus diesem Grund müssen zunächst zwei Elemente wie nachfolgend beschrieben gemessen werden. <Meßverfahren für Winkelberechnung> 1) Bewegen Sie das Werkstück nach oben gegen die mit Referenzpunkten versehenen Streben am Sockel und messen Sie die Höhe, um das gemessene Element zu ermitteln (Ergebnis 1).
  • Seite 79 [Im Meßmodus „Wiederholen“] Die gemessenen Elemente werden automatisch geladen. Anschließend werden die Ergebnisse angezeigt. • Zunächst die Meßbefehle zum Messen von zwei Höhenpunkten am Werkstück aufrufen, bevor diese Funktion verwendet wird. β • Negativen Wert für „Endmass Abmessung” eingeben, um den Supplementwinkel ( ) zu ermitteln.

  • Seite 80: Berechnung

    6. Funktionen für angewandte Messungen 6.1.2 „Berechnung“ [Tastenbetätigung (Symbolauswahl)] （ ） [Funktion] Bei dieser Funktion wird eine Rechenformel mit numerischen Werten und gemessenen Elementen eingegeben, um ein Rechenergebnis zu ermitteln (numerischer Wert: N). • Spezifizieren der gemessenen Elemente Die gemessenen Elemente werden mit Hilfe der Ergebnisnummern und Ausgabesymbole spezifiziert.
  • Seite 81 HINWEIS • Das Rechenergebnis (numerischer Wert: N) wird in keiner spezifischen Einheit angegeben. • Ergebnisse der Berechnung mit einem Wert von mehr als +/- 2000 können nicht ausgegeben werden. Die zu verwendenden gemessenen Elemente müssen zuvor gemessen werden, um sie in einer Berechnung verwenden zu können.

  • Seite 82: Pause

    6. Funktionen für angewandte Messungen 6.1.3 „Pause“ [Tastenbetätigung (Symbolauswahl)] （ ） [Funktion] Diese Funktion dient zum Einstellen eines Kommentars, der angezeigt wird, wenn Vorgänge in einem Teileprogramm angehalten werden. Wird beim Erstellen eines Teileprogramms eine Pause eingefügt, wird das Teileprogramm angehalten und ein Kommentar angezeigt.

  • Seite 83: Ausschnitt

    6.1.4 „Ausschnitt“ [Tastenbetätigung (Symbolauswahl)] （ ） [Funktion] Diese Funktion dient zum Messen des Ausschnitts an einem Werkstück und zum Ermitteln des Bohrungsmittelpunkts (Koordinate: Z). Sie wird bei Messungen mit konischem Taster verwendet. Koordinate: Z Nullpunkt Abb. 6-5 [Vorgang] Konischer Taster Abb.

  • Seite 84: Digimatic Eingang

    Die Ergebnisse werden angezeigt. HINWEIS Meßwerte können durch Drücken der [ENTER]-Taste eingegeben werden, wenn das Digimatic Meßgerät über keine Data-Taste verfügt. Vor dem Starten der Messung die Signalleitung für Mitutoyo Digimatic Meßgeräte an den Digimatic-Eingang (SPC) der Datenverarbeitungseinheit anschließen. Nr. 99MBH032D...

  • Seite 85: Rechtwinkligkeit

    6.1.6 „Rechtwinkligkeit“ [Tastenbetätigung (Symbolauswahl)] （ ） 【機能】 [Funktion] Diese Funktion dient zum Erfassen der Seite eines Werkstücks, um die Rechtwinkligkeit (Rechtwinkligkeit: VT), den Winkel (Winkel: A) und die Geradheit (Geradheit: F) relativ zur Meßplatte auf Basis der Meßpunkte zu ermitteln. Geradheit: F Rechtwinkligkeit: VT Meßbereich...
  • Seite 86 Vor dem Starten der Messung Taster gegen die Seite des Werkstücks bewegen, um sicherzustellen, daß der Taster nicht außerhalb des Bereichs liegt. Bei dem Hebeltaster oder der Meßuhr sollte es sich um ein Mitutoyo Produkt mit digitaler Ausgabefunktion handeln. 6-11...

  • Seite 87: Abstandsmessung

    6.1.7 „Abstandsmessung“ [Tastenbetätigung (Symbolauswahl)] （ ） [Funktion] Über diesen Befehl wird die Funktion zur Abstandsmessung ein- oder ausgeschaltet. Wenn diese Funktion eingeschaltet ist, wird der Abstand (ZP) zwischen der aktuellen Meßposition und der vorherigen Meßposition automatisch im 1D-Meßmodus ermittelt. Meßposition 3 Abstand: ZP Meßposition 2 Abstand: ZP...

  • Seite 88: Ausgabemerkmal Auswahl

    6. Funktionen für angewandte Messungen HINWEIS • Wenn als Meßachse “2D” eingestellt ist, kann die Funktion zur Abstandsmessung nicht eingeschaltet werden. Wechseln Sie gegebenenfalls zur Meßachse “1D(Z)” und schalten Sie dann die Funktion zur Abstandsmessung ein. • Wenn die Funktion zur Abstandsmessung eingeschaltet ist, wird anstelle der Koordinate (Z) der Abstand (ZP) ausgegeben.
  • Seite 89 • In der LCD-Anzeige werden alle Punkte der Meßergebnisse angezeigt, egal ob sie ausgewählt wurden oder nicht. Die numerischen Werte der ausgewählten Optionen werden fettgedruckt angezeigt, die der nicht ausgewählten werden normal gedruckt angezeigt. • Wenn keine Ausgabeoptionen ausgewählt sind, wird der Ausdruck ausgeführt wie nachfolgend beschrieben: Automatisch drucken: Es werden nur die Titelzeilen der Befehle ausgedruckt.

  • Seite 90: Funktionen Für 2D-Messungen Und -Analysen

    6. Funktionen für angewandte Messungen 6.2 Funktionen für 2D-Messungen und -Analysen 2D-Messungen werden durch Drehen des Werkstücks um 90 Grad durchgeführt, um einen Punkt an einer Bohrung oder an einer Welle in zwei Richtungen zu messen. A) Messung entlang der Z-Achse: 2D(Z)-Messung B) Messung entlang der X-Achse: 2D(X)-Messung Mit Hilfe der 2D-Analysen können Sie Z-Achsen- und X-Achsen-Meßdaten zusammenfassen, um Meßergebnisse zu ermitteln, bei denen es sich um 2D-Koordinaten...
  • Seite 91 Gehen Sie wie folgt vor, um die 2D-Messung und 2D-Analyse durchzuführen. [Grundsätzliche Vorgehensweise] Ändern Sie die Meßachse in 2D(Z). Messen Sie die Elemente entlang der Z-Achse. Drehen Sie das Werkstück um 90 Grad. Ändern Sie die Meßachse in 2D(X). Messen Sie die Elemente entlang der X-Achse auf die gleiche Weise, wie oben für die Z-Achse beschrieben.
  • Seite 92 6. Funktionen für angewandte Messungen C) 2D-Analysebefehle (1) „Aufrufen Element” (2) „Aufrufen Polar Koord.” (3) „Koordi. Abstand” (4) „2D Abstand” (5) „Winkel (2 Elemente)“ (6) „Winkel (3 Elemente)” (7) „Teilkreis” Informationen über die mit einem Sternchen gekennzeichneten Befehle sind in Kapitel 5 „Funktionen für grundlegende Messungen“...

  • Seite 93: Wechseln Der Meßachsen

    6.2.1 Wechseln der Meßachsen Linear Height wechselt in der folgenden Reihenfolge zwischen den Meßachsen: 1D(Z)→2D(Z)→2D(X)→2D(ZX)→1D(Z). 6.2.1.1 „2D(Z)“ [Funktion] Diese Funktion wechselt zur 2D(Z)-Meßachse und startet die 2D-Messung. Die Messung wird entlang der Z-Achse durchgeführt. Die Meßdaten werden erfaßt. [Vorgang] 1) Betätigen Sie die folgenden Tasten. （...
  • Seite 94 6. Funktionen für angewandte Messungen Wird das Werkstück gegen den Uhrzeigersinn gedreht, positiven Wert für „Rotationswinkel“ eingeben. Bei Drehung im Uhrzeigersinn negativen Wert eingeben. Werkstück ausgehend vom Hauptgerät betrachten, um die Drehrichtung zu ermitteln. Richtung zur Bestimmung des Rotationswinkels Werkstück Abb.

  • Seite 95: Zx)

    6.2.1.3 „2D(ZX)“ [Funktion] Diese Funktion wechselt zur 2D(ZX)-Analyse und faßt die 2D-Meßdaten zusammen. Die Meßergebnisse können durch Einstellen der 2D-Koordinaten und Durchführen der 2D-Analyse ermittelt werden. [Vorgang] 1) Betätigen Sie die folgenden Tasten. （ ） Das System wechselt zur 2D(ZX)-Analyse. 2) Analysieren Sie die Elemente mit Hilfe von 2D(ZX).

  • Seite 96: Koordinatensystem-Einstellfunktionen

    6. Funktionen für angewandte Messungen 6.2.2 2D-Koordinatensystem-Einstellfunktionen Diese Funktionen stellen die 2D-Koordinaten auf Basis von gemessenen Elementen, die durch 2D-Messung ermittelt wurden, ein. 6.2.2.1 „2D Ursprung“ [Tastenbetätigung (Symbolauswahl)] [Funktion] Diese Funktion lädt ein gemessenes Element, das aus 2D-Daten besteht, und verschiebt den aus 2D-Koordinaten bestehenden ZX-Nullpunkt.

  • Seite 97: X-Achse

    6.2.2.2 „X-Achse“ [Tastenbetätigung (Symbolauswahl)] [Funktion] Diese Funktion lädt ein gemessenes Element, das aus 2D-Daten besteht, und dreht die X-Achse, so daß sich das spezifizierte gemessene Element an einem Punkt auf der X- Achse in 2D-Koordinaten befindet. Der Rotationsmittelpunkt ist der aktuell eingestellte ZX- Nullpunkt.

  • Seite 98: Z-Achse

    6. Funktionen für angewandte Messungen 6.2.2.3 „Z-Achse“ [Tastenbetätigung (Symbolauswahl)] [Funktion] Diese Funktion lädt ein gemessenes Element, das aus 2D-Daten besteht, und dreht die Z-Achse, so daß sich das spezifizierte gemessene Element an einem Punkt auf der Z- Achse in 2D-Koordinaten befindet. Der Rotationsmittelpunkt ist der aktuell eingestellte ZX- Nullpunkt.

  • Seite 99: Koord. Sys. Rotation

    6.2.2.4 „Koord. Sys. Rotation“ [Tastenbetätigung (Symbolauswahl)] [Funktion] Über diesen Befehl wird ein “Rotationswinkel” eingegeben und das ZX- Koordinatensystem um den eingegebenen Winkel um den aktuell eingestellten ZX- Nullpunkt gedreht. Z’ X’ Rotationswinkel: A Nullpunkt Fig. 6-18 [Vorgang] 1) Betätigen Sie die folgenden Tasten. Das Eingabefeld “Rotationswinkel”...
  • Seite 100 6. Funktionen für angewandte Messungen HINWEIS • Als “Rotationswinkel” kann ein positiver oder ein negativer Wert eingegeben werden. Wählen Sie einen positiven Wert, um das Koordinatensystem entgegen dem Uhrzeigersinn zu drehen und einen negativen Wert, um das Koordinatensystem im Uhrzeigersinn zu drehen. 6-25 Nr.

  • Seite 101: Nullpunkt Versatz

    6.2.2.5 „2D-Nullpunkt Versatz“ [Tastenbetätigung (Symbolauswahl)] [Funktion] Über diesen Befehl werden die Werte für den Versatz entlang der Z- und der X-Achse eingegeben und der Nullpunkt wird um den eingegebenen Betrag versetzt. Wert für den X-Achsen Versatz Z’ X’ Wert für den Z-Achsen Versatz Nullpunkt Fig.

  • Seite 102: Speichern Koorsys

    6. Funktionen für angewandte Messungen 6.2.2.6 „speichern Koorsys.“ [Tastenbetätigung (Symbolauswahl)] [Funktion] Über diesen Befehl werden die Daten des aktuellen Koordinatensystems gespeichert. Das gespeicherte Koordinatensystem kann über den Befehl “laden Koorsys. laden” geladen und wieder verwendet werden. Bis zu zehn Koordinatensysteme können gespeichert werden.

  • Seite 103: Laden Koorsys

    6.2.2.7 „laden Koorsys. “ [Tastenbetätigung (Symbolauswahl)] [Funktion] Dieser Befehl dient zum Wiederaufrufen der über den Befehl “speichern Koorsys.” gespeicherten Koordinatensystem-Daten. [Vorgang] 1) Betätigen Sie die folgenden Tasten. Eine Liste Koordinatensysteme wird angezeigt. Unter Speicherungsnummern, die mit “O” markiert sind, sind Koordinatensystem- Daten gespeichert.

  • Seite 104: Analysefunktionen

    6. Funktionen für angewandte Messungen 6.2.3 2D-Analysefunktionen Diese Funktionen führen anhand von gemessenen Elementen, die durch 2D- Messungen ermittelt wurden, 2D-Analysen durch, um Meßergebnisse zu ermitteln. 6.2.3.1 „Aufrufen Element“ [Tastenbetätigung (Symbolauswahl)] （ ） [Funktion] Diese Funktion lädt ein gemessenes Element, das aus 2D-Daten besteht, und ermittelt die X-Koordinate (Koordinate: X), die Z-Koordinate (Koordinate: Z) und den Durchmesser (Durchmesser: D).

  • Seite 105: Aufrufen Polar Koord

    • Der Durchmesser D kann nicht ermittelt werden, wenn das gemessene Element durch eine Punktmessung ermittelt wurde. • Der Durchmesser D entspricht dem Durchschnitt der bei 2D(Z) und 2D(X) gemessenen Werte. 6.2.3.2 „Aufrufen Polar Koord.“ [Tastenbetätigung (Symbolauswahl)] （ ） [Funktion] Diese Funktion lädt ein gemessenes Element, das aus 2D-Daten besteht, und ermittelt den Radius des Koordinatensystems (Radius: L) und den Winkel von der X- Achse (Winkel: A).

  • Seite 106: Koordi. Abstand

    6. Funktionen für angewandte Messungen 6.2.3.3 „Koordi. Abstand“ [Tastenbetätigung (Symbolauswahl)] （ ） [Funktion] Diese Funktion lädt zwei gemessene Elemente, die aus 2D-Daten bestehen, und ermittelt die Differenz der X-Achsen-Koordinaten (Koordinatendifferenz: XD) und die Differenz der Z-Achsen-Koordinaten (Koordinatendifferenz: ZD) zwischen den beiden Elementen.

  • Seite 107: Abstand

    6.2.3.4 „2D Abstand“ [Tastenbetätigung (Symbolauswahl)] （ ） [Funktion] Diese Funktion lädt zwei gemessene Elemente, die aus 2D-Daten bestehen, und ermittelt den Abstand zwischen den beiden Elementen (Abstand: LC) und den Winkel zur X-Achse (Winkel: A). Abstand: LC Ergebnis 2 Ergebnis 1 Winkel: A Abb.

  • Seite 108: Winkel (2 Elemente)

    6. Funktionen für angewandte Messungen 6.2.3.5 „Winkel (2 Elemente)“ [Tastenbetätigung (Symbolauswahl)] （ ） [Funktion] Diese Funktion lädt zwei gemessene Elemente, die aus 2D-Daten bestehen, und ermittelt den Schnittwinkel (Schnittwinkel: CA) zwischen zwei Geraden, die durch die Elemente und den Nullpunkt verlaufen. Ergebnis 2 Schnittwinkel: Ergebnis 1...

  • Seite 109: Winkel (3 Elemente)

    6.2.3.6 „Winkel (3 Elemente)“ [Tastenbetätigung (Symbolauswahl)] （ ） [Funktion] Diese Funktion lädt drei gemessene Elemente, die aus 2D-Daten bestehen, und ermittelt den Schnittwinkel (Schnittwinkel: CA) zwischen zwei Geraden, die durch die Elemente verlaufen. Ergebnis 3 Ergebnis 2 Schnittwinkel: CA Ergebnis 1 Abb.

  • Seite 110: Teilkreis

    6. Funktionen für angewandte Messungen 6.2.3.7 „Teilkreis“ [Tastenbetätigung (Symbolauswahl)] （ ） [Funktion] Bei dieser Funktion werden drei oder mehr gemessene Elemente, die aus 2D-Daten bestehen, spezifiziert, um den Mittelpunkt (Koordinate: X, Koordinate: Z) und den Durchmesser (Durchmesser: D) des Teilkreises zu berechnen, der aus den Elementen gemäß...
  • Seite 111 HINWEIS Die ermittelten Ergebnisse können als gemessene Elemente geladen werden. 6-36 Nr. 99MBH032D...

  • Seite 112: Hilfsfunktionen

    HILFSFUNKTIONEN Dieses Kapitel enthält eine Beschreibung der Funktionen zur Unterstützung der Befehlsfunktionen. Linear Height unterstützt die folgenden Hilfsfunktionen: • Funktionen in Verbindung mit Meßfunktionen • Funktionen zum Anzeigen und Drucken von Informationen in bezug auf Meßdaten • Sicherheitsfunktionen 7.1 Toleranzbewertungsfunktion Diese Funktion dient zum Vergleichen des Meßergebnisses mit dem Toleranzbereich.
  • Seite 113 Tabelle7-1 Toleranzbew Symbol Kurzbeschreibung der Funktion ertung Nach der Messung werden die folgenden Bedingungen für die Toleranzbewertung voreingestellt. • Toleranzwert: Der bei der vorherigen Toleranzbewertung Typ 1 eingestellte Toleranzwert • Nennwert: Der gerundete Wert des aktuellen Meßwertes Die voreingestellten Werte werden berichtigt und vom Anwender neu eingegeben.

  • Seite 114: Einschalten Der Toleranzbewertungsfunktion [Tastenbetätigung (Symbolauswahl)]

    7. HILFSFUNKTIONEN Das Toleranzfeld und die Beurteilung "Gut/Nicht Gut" erscheint unter dem Messwert, nachdem ein Messbefehl ausgeführt wird. Beurteilung "Gut/Nicht Gut" Toleranzfeld Abb. 7-1 Nominal Nominal Nennwert Nennwert Toleranzeinstellbereich Tolerance Nennwert Nominal setting range Lower tol.+Upper tol. Upper Untere Tol. + Obere Tol. Obere Toleranz Untere Toleranz Lower tolerance...

  • Seite 115: Einstellen Der Bewertungsbedingungen

    7.1.1 Einstellen der Bewertungsbedingungen Nachfolgend werden Anwendung und Vorghensweise bei den verschiedenen Arten der Toleranzbewertung (Typ 1 bis 3) beschrieben. 7.1.1.1 Toleranzbewertungsstatus (Typ 1) Dieser Bewertungsstatus wird angewendet, wenn verschiedenartige Werkstücke gemessen werden oder wenn nacheinander mehrere Meßpositionen an Werkstücken der gleichen Art gemessen werden.

  • Seite 116: Toleranzbewertungsstatus (Typ 2)

    7. HILFSFUNKTIONEN • Wenn Sie die Taste [CANCEL] im Eingabefeld für die Bewertungsbedingungen betätigen, wird die Toleranzbewertung für das entsprechende Meßergebnis ausgelassen. • Die eingegebenen Toleranzwerte werden jeweils für entsprechenden Ausgabeoptionen gespeichert. Diese Toleranzwerte bleiben gespeichert, auch wenn das Gerät ausgeschaltet wird. •...

  • Seite 117: Toleranzbewertungsstatus (Typ 3)

    • Wenn Sie im Dialogfeld zur Eingabe der Bewertungsbedingungen die Taste [CANCEL] drücken, wird die Toleranzbewertung für die entsprechende Messung ausgelassen. • Die eingegebenen Toleranz- und Nennwerte werden für die entsprechenden Ausgabeoptionen gespeichert. Sie bleiben auch dann gespeichert, wenn das Gerät ausgeschaltet wird.

  • Seite 118: Warnfunktion

    7. HILFSFUNKTIONEN 7.1.2 Warnfunktion Die Warnfunktion bewirkt eine Pause des Systems, bevor Ergebnisse angezeigt werden, wenn die in Abb. 7-3 gezeigte Warnbedingung überschritten wird. Mit Hilfe dieser Funktion kann eine Überprüfung auf Werkstückprobleme, Meßpunktfehler usw. durchgeführt werden. Pause mit Warnmeldung Nennma ß...

  • Seite 119: Zwangsweise Eingabe Des Meßpunkts

    7.2 Zwangsweise Eingabe des Meßpunkts Diese Funktion bewirkt das zwangsweise Laden eines Meßpunkts. Beim Ausführen eines Meßbefehls wird der Meßpunkt automatisch geladen. In Fällen, in denen der Meßpunkt aufgrund der Werkstückform oder der Meßumgebung nicht automatisch geladen werden kann, kann der Meßpunkt zwangsweise geladen werden. Die Zwangseingabe wird in drei Situationen verwendet: A) Wenn eine Punktmessung läuft B) Wenn die Abtastung eines Meßanfangspunkts läuft...

  • Seite 120: Pausenbefehle

    7. HILFSFUNKTIONEN 7.3 Pausenbefehle Diese Funktion hält den Meßvorgang für einen Zwischenbefehl an. Normalerweise wird ein Meßbefehl kontinuierlich bis zur Anzeige der Meßergebnisse verarbeitet. Die Pausenbefehlsfunktion dient als Notmaßnahme in Fällen, in denen ein Problem, z.B. ein falscher Meßpunkt, besteht oder wenn der Benutzer einen Meßvorgang anhalten möchte. Es gibt drei verschiedene Möglichkeiten, um die Pause eines Befehls im Meßmodus „Einzelbetrieb“...

  • Seite 121: Abbruch

    7.4 Abbruch Diese Funktion löscht ein zuvor gemessenes Ergebnis oder einen Befehl. Es gibt zwei Abbruchmöglichkeiten: A) „Letzte Messung” B) „Alle Messungen“ [Tastenbetätigung] [Vorgang] 1) Drücken Sie die [CANCEL]-Taste, während das System auf einen Meßbefehl wartet. Es wird eine Liste der Abbruchoptionen angezeigt. 2) Wählen Sie eine Abbruchoption aus.

  • Seite 122: Anzeige Von Informationen

    7. HILFSFUNKTIONEN 7.5 Anzeige von Informationen Diese Funktion zeigt Informationen, wie z.B. eine Liste der Ausführungsschritte oder Meßergebnisse, am Bildschirm an. Die Funktion kann verwendet werden, wenn [INFO] in einer Bedienerführungsmeldung angezeigt wird. Die beiden folgenden Optionen werden im Meßmodus „Einzelbetrieb“ und „Wiederholen“...

  • Seite 123: Drucken

    B) Bei Auswahl von „Liste der Messergebnisse“ Es wird eine Liste der im internen Speicher gespeicherten Ergebnisse angezeigt. Wählen Sie das gewünschte Ergebnis und drücken Sie die [ENTER]-Taste, um dieses Ergebnis wieder anzeigen zu lassen. C) Bei Auswahl von „Liste ausgefuehrte Schritte“ wird eine Liste...

  • Seite 124: Stapeldruck

    7. HILFSFUNKTIONEN HINWEIS • Wenn keine Ausgabeoptionen ausgewählt wurden, erfolgt auch kein Ausdruck (siehe Abschnitt 6.1.8 “Ausgabemerkmale Auswahl”). 7.6.2 Stapeldruck Wenn über den Befehl „Liste der Meßergebnisse“ in der Informationsanzeige- Funktion die Liste der Meßergebnisse angezeigt wird, können alle Meßergebnisse manuell ausgedruckt werden.

  • Seite 125: Paßwortfunktion

    7.7 Paßwortfunktion Die Paßwortfunktion dient zum Schutz wichtiger Daten vor unbefugtem Löschen oder Ändern. Linear Height speichert die vom Benutzer erstellten und bearbeiteten Ergebnisdatendateien und Teileprogramme. Nach der Registrierung eines Paßworts wird die Eingabeaufforderung für das Paßwort angezeigt, wenn versucht wird, eine Datei zu bearbeiten.

  • Seite 126: Funktionen Für Teileprogramme

    FUNKTIONEN FÜR TEILEPROGRAMME Dieses Kapitel enthält eine Beschreibung, wie Teileprogramme erstellt, ausgeführt und bearbeitet werden. 8.1 Meßmodus „Lernbetrieb“ Meßmodus „Lernbetrieb“ dient Speichern einer ausgeführten Befehlssequenz und zum Erstellen eines Teileprogramms. 8.1.1 Starten des Meßmodus „Lernbetrieb“ [Tastenbetätigung] [Ablauf] Modus “Einzelbetrieb” Modus “Lernbetrieb”...

  • Seite 127: Erstellen Eines Teileprogramms

    [Vorgang] 1) Drücken Sie die [TEACH]-Taste. Die Eingabeaufforderung für „Dateiname” wird angezeigt. 2) Geben Sie einen „Dateinamen” ein. Die Eingabeaufforderung für „Kommentar” wird angezeigt. 3) Geben Sie einen „Kommentar” ein. Das System wartet auf einen Meßbefehl. HINWEIS • Folgende Zeichenfolgen dürfen nicht als Dateinamen verwendet werden: „CON“, „PRN“, „LPT1“, LPT2“, „LPT3“, „AUX“, „COM1“, „COM2“, „COM3“, „COM4“...

  • Seite 128: Beenden Des Meßmodus „Lernbetrieb

    8. FUNKTIONEN FÜR TEILEPROGRAMME 8.1.3 Beenden des Meßmodus „Lernbetrieb“ Beenden Sie den Meßmodus „Lernbetrieb“ und speichern Sie das Teileprogramm. [Tastenbetätigung] [Ablauf] Modus “Lernbetrieb” Programm speichern Modus “Einzelbetrieb” Abb. 8-2 [Vorgang] 1) Drücken Sie die [TEACH]-Taste. Ein Dialogfeld zum Beenden des Meßmodus „Lernbetrieb“ wird angezeigt. 2) Beenden Sie den Meßmodus.

  • Seite 129: Meßmodus „Wiederholen

    8.2 Meßmodus „Wiederholen“ Meßmodus „Wiederholen“ dient Laden eines Meßmodus „Lernbetrieb“ erstellten Teileprogramms und zum Ausführen eines Ausführungsschritts. Die ermittelten Ergebnisse werden in einer Ergebnisdatendatei gespeichert. Diese Ergebnisdatendateien können mit Hilfe der statistischen Funktionen analysiert werden. 8.2.1 Starten des Meßmodus „Wiederholen“ [Tastenbetätigung] [Ablauf] Modus...

  • Seite 130: Wenn „Schritt Ausfuehren" Aktiviert Ist

    8. FUNKTIONEN FÜR TEILEPROGRAMME HINWEIS • Alle im Meßmodus „Einzelbetrieb“ ermittelten Ergebnisse werden gelöscht, wenn der Meßmodus „Wiederholen“ gestartet wird. • Der absolute Nullpunkt wird als Nullpunkt eingestellt, wenn der Meßmodus „Wiederholen“ gestartet wird. Wenn automatische Positionierfunktion deaktiviert ist, „Schritt ausfuehren“...
  • Seite 131 • Die Anzahl speicherbaren Teileprogrammen begrenzt. (Wenn Teileprogramm ausgeführt wird, wird automatisch eine Ergebnisdatendatei erstellt.) Teileprogramm : Max. 50 Dateien Ergebnisdaten : Max. 60 000 Daten (Max. 30 000 Daten je Teileprogramm) Bitte beachten Sie: Wenn der gesamte Speicherplatz durch die Daten aller Teileprogramme (A) und die Ergebnisdaten (B) belegt ist, können keine neuen Teileprogramme gespeichert werden, auch wenn die maximale Anzahl von 50 Teileprogrammen noch nicht erreicht ist.

  • Seite 132: Programmbearbeitung

    8. FUNKTIONEN FÜR TEILEPROGRAMME 8.3 Programmbearbeitung Die im Meßmodus „Lernbetrieb“ erstellten Teileprogramme können bearbeitet werden. Bei der Bearbeitung wird jeweils ein Befehl in dem Ausführungsschritt geändert. [Tastenbetätigung] [Ablauf] Modus “Einzelbetrieb” Programm bearbeiten Teileprogramm auswählen Bearbeitungsmethode auswählen Menüauswahl “W echseln” “Einfuegen” “...

  • Seite 133: Ändern Eines Ausführungsschritts

    8.3.1 Ändern eines Ausführungsschritts [Funktion] Diese Funktion ändert einen Ausführungsschritt in einem Teileprogramm. Die aktuellen Einstellungen werden als Anfangswerte angezeigt. Drücken Sie die [ENTER]- Taste, wenn eine Einstellung nicht geändert werden muß. [Vorgang] 1) Wählen Sie „Wechseln” aus. Es wird eine Liste der Ausführungsschritte angezeigt. 2) Wählen Sie einen Ausführungsschritt aus.

  • Seite 134: Löschen Eines Ausführungsschritts

    8. FUNKTIONEN FÜR TEILEPROGRAMME 8.3.3 Löschen eines Ausführungsschritts [Funktion] Diese Funktion löscht einen Ausführungsschritt aus einem Teileprogramm. [Vorgang] 1) Wählen Sie „Loeschen” aus. Es wird eine Liste der Ausführungsschritte angezeigt. 2) Wählen Sie einen Ausführungsschritt aus. Es erscheint ein Dialogfeld zur Bestätigung des Löschens. 3) Bestätigen Sie das Löschen.
  • Seite 135 NOTIZEN 8-10 Nr. 99MBH032D...

  • Seite 136: Funktionen Zur Dateiverwaltung

    FUNKTIONEN ZUR DATEIVERWALTUNG Dieses Kapitel enthält eine Beschreibung der Funktionen zur Verwaltung von Dateien, die Teileprogramme und Ergebnisdaten enthalten. Die Funktionen zur Dateiverwaltung dienen zum Durchführen von Aktionen, z.B. Löschen und Ändern von Dateien, die Teileprogramme und Ergebnisdaten enthalten. Die Funktionen können auch verwendet werden, um Daten an ein externes Gerät auszugeben oder um Daten zu sichern und wiederherzustellen.
  • Seite 137 [Vorgang] 1) Drücken Sie die [FILE]-Taste. Das Menü „Datei“ wird angezeigt. 2) Wählen Sie die gewünschte Funktion aus. HINWEIS • Um Daten auszugeben oder Daten über eine RS232C-Schnittstelle zu sichern und wiederherzustellen, ist ein normaler PC als externes Gerät sowie gängige Kommunikationssoftware erforderlich.

  • Seite 138: Teileprogramm

    9. DATEIVERWALTUNGSFUNKTIONEN 9.1 „Teileprogramm“ Die folgenden Funktionen zur Dateiverwaltung können in Verbindung mit Teileprogrammen verwendet werden: „Loeschen”, „Umbenennen”, „Kopieren”. 9.1.1 Löschen eines Teileprogramms Diese Funktion löscht nicht mehr benötigte Teileprogramme aus dem internen Speicher des Systems. Wenn Sie ein Teileprogramm löschen, werden damit verknüpfte Ergebnisdatendateien ebenfalls gelöscht.

  • Seite 139: Kopieren Eines Teileprogramms

    9.1.3 Kopieren eines Teileprogramms Um mehrere Teileprogramme mit sehr ähnlichen Ausführungsschritten zu erstellen, kopieren Sie ein Teileprogramm mit Hilfe dieser Funktion und korrigieren Sie dann die notwendigen Ausführungsschritte mit Hilfe der Programmbearbeitungsfunktionen. [Vorgang] 1) Wählen Sie „Teileprogramm” aus. Es wird eine Liste der Funktionen zur Dateiverwaltung angezeigt. 2) Wählen Sie „Kopieren”...

  • Seite 140: Messerg. Loeschen

    9. DATEIVERWALTUNGSFUNKTIONEN 9.2 „Messerg. loeschen“ Diese Funktion dient zum Löschen nicht mehr benötigter Ergebnisdatendateien. [Vorgang] 1) Wählen Sie „Messerg. loeschen” aus. Es wird eine Liste der Ergebnisdatendateien angezeigt. 2) Wählen Sie eine Ergebnisdatendatei aus. Es erscheint ein Dialogfeld zum Bestätigen des Löschens. 3) Bestätigen Sie das Löschen.

  • Seite 141: Datenausgang

    9.3 „Datenausgang“ Diese Funktion dient zum Ausgeben von Ergebnisdaten in einem spezifischen Format an ein externes Gerät. Das Zielgerät und das Ausgabeformat werden in den Systemkonfigurationseinstellungen eingestellt. [Vorgang] • Wenn die Daten an ein RS-232C Interface ausgegeben werden 1) Wählen Sie „Datenausgang” aus. Es wird eine Liste der Ergebnisdatendateien angezeigt.

  • Seite 142: Backup" / „Wiederherstellen

    9. DATEIVERWALTUNGSFUNKTIONEN 9.4 „Backup“ / „Wiederherstellen“ Die Backup-Funktion dient zum Sichern wichtiger Dateien im internen Speichern auf einem externen Speichergerät, so daß diese bei einem unvorhergesehenen Vorfall nicht verloren gehen. Gesicherte Dateien können im internen Speicher wiederhergestellt werden. 9.4.1 „Backup“ Diese Funktion dient zum Sichern der spezifizierten Dateien auf einem externen Speichergerät.

  • Seite 143: Wiederherstellen

    9.4.2 „Wiederherstellen“ Diese Funktion dient zum Wiederherstellen von Dateien, die auf einem externen Speichergerät gesichert wurden, im internen Speicher. [Vorgang] 1) Wählen Sie „Wiederherstellen” aus. Eine Liste zur Auswahl von „Geraet“ wird angezeigt. 2) Wählen Sie das „Geraet“ aus, das Sie beim Backup spezifiziert haben. Wenn “Geraet”...

  • Seite 144: Dateien-Update

    9. DATEIVERWALTUNGSFUNKTIONEN 9.5 „Dateien-Update“ Wenn Sie Dateien, die Sie in der vorherigen Version gespeichert haben, weiter verwenden wollen, benötigen diese Dateien ein Update zur aktuellen Version. Über diesen Befehl erhalten alle Dateien der vorherigen Version ein Update. [Vorgang] 1) Wählen Sie „Dateien-Update“. Es erscheint die Meldung “In Bearbeitung”.
  • Seite 145 NOTIZEN 9-10 Nr. 99MBH032D...

  • Seite 146: Statistische Funktionen

    STATISTISCHE FUNKTIONEN Die statistischen Funktionen zeigen statistische Ergebnisse und Histogramme, basierend auf den im Meßmodus „Wiederholen“ erfaßten Ergebnisdaten an. [Ablauf] Modus “Einzelbetrieb” “STATISTIK” Ergebnisdatendatei auswählen Ausführungsschritt auswählen Menüauswahl “Stat. Ergebnis” “Histogramm” “Dateibereich” “Histogramm Beding.” Abb. 10-1 10-1 Nr. 99MBH032D...
  • Seite 147 [Vorgang] 1) Drücken Sie die [STAT]-Taste. Es wird eine Liste der Ergebnisdaten angezeigt. 2) Wählen Sie eine Ergebnisdatendatei aus. Es wird eine Liste der Ausführungsschritte angezeigt. 3) Wählen Sie einen Ausführungsschritt aus. Das Menü „Statistik“ erscheint. (Wenn der ausgewählte Ausführungsschritt mehr als ein Meßergebnis enthält, wählen Sie die Meßergebnisse ebenfalls aus.) 4) Wählen Sie das Menü...

  • Seite 148: Stat. Ergebnis

    10. STATISTISCHE FUNKTIONEN 10.1 „Stat. Ergebnis“ Diese Funktion zeigt statistische Ergebnisse an. [Vorgang] 1) Wählen Sie aus dem Menü „Statistik“ die Option „Stat. Ergebnis“ aus. Der Rechenvorgang wird gestartet. Nach erfolgreicher Berechnung werden die statistischen Ergebnisse angezeigt. 2) Drücken Sie [Cursor]-Taste ( oder Die angezeigten Informationen ändern sich.

  • Seite 149: Histogramm

    10.2 „Histogramm“ Diese Funktion dient zum Anzeigen eines Histogramms. [Vorgang] 1) Wählen Sie aus dem Menü „Statistik“ die Option „Histogramm“ aus. Der Rechenvorgang wird gestartet. Nach erfolgreicher Berechnung werden die statistischen Ergebnisse angezeigt. 2) Drücken Sie die [Cursor]-Taste( oder Die angezeigten Informationen ändern sich. Drücken Sie die [PRINT]-Taste, um die angezeigten Informationen zu drucken.

  • Seite 150: Dateibereich

    10. STATISTISCHE FUNKTIONEN 10.3 „Dateibereich“ Diese Funktion stellt die Bedingungen für die Suche nach Ergebnisdaten ein. „Dateibereich“ enthält die folgenden Parametereinstellungen: (1) „Auswahlmethode“ (2) „Nummer“ (3) „Start Datum“ (4) „Ende Datum“ Die eingestellten Bedingungen bleiben gespeichert, wenn der Netzschalter ausgeschaltet wird.

  • Seite 151: Histogramm Beding

    10.4 „Histogramm Beding.“ Diese Funktion stellt die Bedingungen zum Erstellen eines Histogramms ein. „Histogramm Beding.“ enthält die folgenden Parametereinstellungen: (1) „Erstellungsart“ (2) „Obere Toleranz“ (3) „Untere Toleranz“ (4) „Anzahl der Zellen“ Die eingestellten Bedingungen bleiben gespeichert, wenn der Netzschalter ausgeschaltet wird.

  • Seite 152: Untere Toleranz

    10. STATISTISCHE FUNKTIONEN 10.4.3 „Untere Toleranz“ [Funktion] Dies spezifiziert die Bedingung für die Ermittlung der unteren Grenze eines Histogramms. • „Min.:“ Diese Option stellt den Minimalwert der gesuchten Daten als untere Grenze ein. • „xmitt - 3s(n-1)“ Diese Option stellt xmitt - 3s(n-1) als untere Grenze ein. •...
  • Seite 153 NOTIZEN 10-8 Nr. 99MBH032D...

  • Seite 154: Funktionen Zur Einstellung Der Konfiguration

    FUNKTIONEN ZUR EINSTELLUNG DER KONFIGURATION Diese Funktionen dienen zum Einstellen der Konfiguration für die Betriebsumgebung von Linear Height. Geben Sie Einstellungen ein, die für die von Ihnen verwendeten Werkstückformen und Ihre Meßumgebung geeignet sind. [Tastenbetätigung] [Ablauf] Modus “Einzelbetrieb” “KONFIGURATION” Menüauswahl “Messbedingung”...

  • Seite 155: Messbedingung

    [Vorgang] 1) Drücken Sie die [SYSTEM]-Taste. Das Menü „Konfiguration“ wird angezeigt. 2) Wählen Sie die gewünschte Option aus. Auf die Funktionen zur Einstellung der Konfiguration kann auch im Meßmodus „Lernbetrieb“ zugegriffen werden. 11.1 „Messbedingung“ Dies dient zum Einstellen der Meß- und Kompensationsbedingungen. „Messbedingung“...

  • Seite 156: Funktionen Zur Einstellung Der Konfiguration

    11. FUNKTIONEN ZUR EINSTELLUNG DER KONFIGURATION 11.1.2 „Messgeschw.“ [Funktion] Dies stellt die Geschwindigkeit ein, mit der der Taster das Werkstück beim Ausführen eines Meßbefehls berührt. Die Geschwindigkeit wird in Millimetern pro Sekunde eingestellt. Meß- geschw. Meß- position Abb. 11-2 HINWEIS Wird „Messgeschw.“...

  • Seite 157: Temperaturkomp

    11.1.4 „Temperaturkomp.“ [Funktion] Wird eine Messung in einer Umgebung vorgenommen, in der die Temperatur nicht 20°C beträgt, besteht eine Differenz zwischen den Wärmeausdehnungswerten von Linear Height und dem Werkstück aufgrund der Differenz in ihren Temperaturen und Wärmeausdehnungskoeffizienten. Dies führt einem Meßwertfehler.

  • Seite 158: Werkstuecktemp

    11. FUNKTIONEN ZUR EINSTELLUNG DER KONFIGURATION 11.1.6 „Werkstuecktemp.“ [Funktion] Dies stellt die Temperatur des Werkstücks ein. Die Temperatur wird in Grad Celsius angegeben. • Die Genauigkeit der Temperaturkompensation kann erhöht werden, indem vor der Messung ein Temperaturfühler an das Werkstück angebracht wird. Dabei ist zu beachten, daß...

  • Seite 159: Werkstueckmaterial

    11.1.8 „Werkstueckmaterial“ [Funktion] In der LCD-Anzeige wird eine Liste von häufig verwendeten Materialien und deren Wärmeausdehnungskoeffizienten angezeigt. Wenn aus dieser Liste ein Material ausgewählt wird, so wird der entsprechende Wärmeausdehnungskoeffizient als Wärmeausdehnungskoeffizient des Werkstücks eingestellt. Die Einheit des Wärmeausdehnungskoeffizienten ist [10 /K].

  • Seite 160: Automatisch Messen

    11. FUNKTIONEN ZUR EINSTELLUNG DER KONFIGURATION 11.2 „Automatisch Messen“ Diese Funktion stellt die Parameter zum Messen eines Meßpunkts automatisch ein. „Automatisch Messen“ enthält die folgenden Parametereinstellungen: (1) „Empfindliche Eing.“ (2) „Stabilisierung“ (3) „Start Scannen“ (4) „Scann. ausserhalb“ (5) „Auto-Position“ (6) „Verfahrgeschw.“ (7) „Auto.

  • Seite 161: Start Scannen

    HINWEIS Der Meßwert kann möglicherweise nicht erfaßt werden, wenn diese Einstellung zu hoch ist. Daher die Einstellung basierend auf der Meßumgebung und der für das Werkstück erforderlichen Genauigkeit einstellen. 11.2.3 „Start Scannen“ [Funktion] Dieser Parameter stellt die Toleranz für die Erkennung der Tasterberührung mit dem Werkstück während der Abtastung ein.

  • Seite 162: Auto-Position

    11. FUNKTIONEN ZUR EINSTELLUNG DER KONFIGURATION 11.2.5 „Auto-Position“ [Funktion] Dies ist ein Ein/Aus-Schalter für eine Funktion, die den Taster im Meßmodus „Wiederholen“ zu einem Ziel bewegt. Verfahrweg mit Verfahr- geschwindigkeit Ziel Verfahrweg mit Automatischer Meß- Verfahrweg geschwindigkeit Meßpunkt Abb. 11-4 •...

  • Seite 163: Auto. Verfahrstr

    11.2.7 „Auto. Verfahrstr.“ [Funktion] Dieser Parameter stellt den Weg ein, um den sich der Taster in Verbindung mit der Funktion „Auto-Position“ mit Meßgeschwindigkeit bewegt. Er wird in Millimetern angegeben. Der Weg vom Meßpunkt zum Ziel wird eingestellt. 11.2.8 „Wartezeit“ [Funktion] Dieser Parameter stellt die Zeit ein, die das System in Verbindung mit der Funktion „Auto-Position“...

  • Seite 164: Parameter

    11. FUNKTIONEN ZUR EINSTELLUNG DER KONFIGURATION 11.3 „Parameter“ Dies stellt Bedingungen für Funktionen, die zu Meßergebnissen hinzugefügt werden, ein. „Parameter“ enthält die folgenden Parametereinstellungen: (1) „Auto. Beschriftung“ (2) „Warnung“ (3) „Auto. Drucken“ (4) „RS-232C Ausgabe“ (5) „RS-232C Format“ 11.3.1 „Auto. Beschriftung“ [Funktion] Dies ist ein Ein/Aus-Schalter für eine Funktion, die automatisch einen Kennsatznamen für ein gemessenes Element einstellt, wenn ein Meßbefehl ausgeführt...

  • Seite 165: Auto. Drucken

    11.3.3 „Auto. Drucken“ [Funktion] Dies ist ein Ein/Aus-Schalter für eine Funktion, die die Ergebnisse eines ausgeführten Befehls automatisch druckt. • Bei Auswahl von „O“ Die Ergebnisse eines Befehls werden nach dessen Ausführung gedruckt. • Bei Auswahl von „X“ Die Ergebnisse eines Befehls werden nicht gedruckt. Informationen über die Einstellung eines Ausgabedruckers sind in Abschnitt 11.4 „Geraet“...

  • Seite 166: Rs-232C Format

    11. FUNKTIONEN ZUR EINSTELLUNG DER KONFIGURATION 11.3.5. „RS-232C Format“ [Funktion] Über diese Funktion wird das Format eingestellt, in dem die Daten der ausgeführten Befehle über RS-232C ausgegeben werden. • Informationen zur Einstellung, ob die Ergebnisse der ausgeführten Befehle über RS-232C Interface siehe Abschnitt 11.3.4 „RS-232C Ausgabe“. 11.3.5.1 „Alle“...
  • Seite 167 142.0867 102.0912 24.9468 122.0890 39.9955 Abb.11-6 • Die einzelnen Meßwerte werden durch „CR+LF“ (Terminator) von einander getrennt. • Die Anzahl der Digits der Meßwerte entspricht der bei der Systemkonfiguration über die Einstellfunktion vorgenommenen Einstellung. • Meßwerte von Längen werden in der unter Systemkonfiguration über die Einstellfunktion eingestellten Einheit ausgegeben.
  • Seite 168 11. FUNKTIONEN ZUR EINSTELLUNG DER KONFIGURATION • Die einzelnen Meßwerte werden durch „CR“ (Terminator) von einander getrennt. • Meßwerte von Längen werden in der unter Systemkonfiguration über die Einstellfunktion eingestellten Einheit ausgegeben. • Die Meßwerte von Winkeln werden in der Einheit [Grad] als Dezimalzahlen angegeben. •...

  • Seite 169: Geraet

    11.4 „Geraet“ Dies stellt Bedingungen für Geräte, wie z.B. LCD-Display, Summer oder Drucker, sowie RS232C-Parameter usw. ein. „Geraet“ enthält die folgenden Parametereinstellungen: (1) “Helligkeit der LCD-Anzeige” (2) „LCD Licht aus“ (3) „Signalstaerke“ (4) „Klickgeraeusch“ (5) „Drucker“ (6) „Baudrate“ (7) „RS 232 C Kommuni.“ (8) „Datenausgang“...

  • Seite 170: Klickgeraeusch

    11. FUNKTIONEN ZUR EINSTELLUNG DER KONFIGURATION 11.4.4 „Klickgeraeusch“ [Funktion] Dieser Parameter bestimmt, ob bei Betätigung einer Taste ein klickendes Geräusch erzeugt wird oder nicht. Die Lautstärke des Klickgeräusches entspricht der unter „Signalstaerke“ eingestellten Lautstärke. • Bei Auswahl von „O“ Ein klickendes Geräusch wird erzeugt, wenn eine Taste gedrückt wird. •...

  • Seite 171: Baudrate

    11.4.6 „Baudrate“ [Funktion] Dieser Parameter stellt die Baudrate ein. Die eingestellte Baudrate sollte mit der Einstellung an dem Gerät (PC usw.), zu dem eine Verbindung des Systems hergestellt wird, übereinstimmen. 11.4.7 „RS 232 C Kommuni.“ [Funktion] Dies stellt die Kommunikationsparameter ein. Es werden die folgenden Kommunikationsparameter eingestellt: Paritätsprüfung, Datenlänge, Stoppbit, Steuerung.

  • Seite 172: System

    11. FUNKTIONEN ZUR EINSTELLUNG DER KONFIGURATION 11.5 „System“ Dies stellt die Betriebsumgebungsparameter für das gesamte System ein. „System“ enthält die folgenden Parametereinstellungen: (1) „Sprache“ (2) „Masseinheit“ (3) „Digits“ (4) „Datenformat“ (5) „Datum“ (6) „Uhrzeit“ (7) „Passwort“ (8) „Aufschubzeit“ (9) „Initialisierung“ 11.5.1 „Sprache“...

  • Seite 173: Digits

    11.5.3 „Digits“ [Funktion] Dieser Parameter stellt die Anzahl der angezeigten Stellen nach dem Dezimalzeichen in Längenergebnissen ein. Die Anzahl der Stellen, die ausgegeben werden kann, ist davon abhängig, ob Millimeter oder Inch als Maßeinheit eingestellt ist. • Die Anzahl der Digits nach dem Dezimalpunkt kann eingestellt werden wie nachfolgend beschrieben: : ein bis vier Digits;...

  • Seite 174: Aufschubzeit

    11. FUNKTIONEN ZUR EINSTELLUNG DER KONFIGURATION 11.5.8 „Aufschubzeit“ [Funktion] Dieser Parameter stellt die Zeit ein, nach der die Unterbrechungsfunktion automatisch aktiviert wird. Er wird in Minuten angegeben. Bei Einstellung von „Aufschubzeit“ auf „0“ wird die zeitgeberabhängige Unterbrechungsfunktion deaktiviert. HINWEIS Unterbrechungsfunktion aktiviert, wenn System...

  • Seite 175: Wartung

    11.6 „Wartung“ Diese Funktionen werden von dem Kundendienstpersonal von Mitutoyo verwendet, um Linear Height zu warten und zu überprüfen. Der Kunde kann auf diese Funktionen nicht zugreifen. 11-22 Nr. 99MBH032D...

  • Seite 176: Anhang

    ANHANG 12.1 Druckerausgabeformat 12.1.1 Drucken während einer Messung Die folgenden Druckfunktionen können während einer laufenden Messung verwendet werden: (1) Automatisches Drucken Diese Funktion druckt automatisch den Inhalt und die Ergebnisse eines ausgeführten Befehls unmittelbar nach der Ausführung des Befehls aus. (2) Stapeldrucken der Meßergebnisse Diese Funktion druckt zuvor ermittelte Meßergebnisse gemeinsam aus.
  • Seite 177 Tastertyp [P1] Tasterdurchmesser 9.9859] ABS Nullpunkt #001 Hoehe (Aufwaerts) [HEIGHT-001] Aktuell Nominal Obere Tol UntereTol 142.0867 mm 142.0900 0.0100 -0.0100 |---*|----| GO #002 Kreis (innen) [CIRCLE-001] 102.0912 mm 102.1000 0.0100 -0.0100 |*---|----| GO 24.9468 mm 24.9500 0.0100 -0.0100 |---*|----| GO #003 Abstand [WIDTH-001] [#001,#002]...

  • Seite 178: Drucken In Verbindung Mit Statistischen Funktionen

    12. ANHANG 12.1.2 Drucken in Verbindung mit statistischen Funktionen Die unter Verwendung der statistischen Funktionen ermittelten statistischen Ergebnisse und Histogramme können gedruckt werden. Benutzerdefinierte Kommentare können am Anfang gedruckt werden Das nachfolgende Beispiel zeigt die Druckausgabe der statistischen Ergebnisse auf einem DIN-A4-Drucker. Das in Verbindung mit einem Belegdrucker verwendete Format unterscheidet sich von diesem Format, da die Anzahl der druckbaren Zeichen pro Zeile unterschiedlich ist.

  • Seite 179: Datei-Ausgabeformat

    12.2 Datei-Ausgabeformat 12.2.1 CSV-Format Bei diesem Format handelt es sich um ein tabellenbasiertes Textdatenformat, bestehend aus Datensätzen und Feldern. Die Felder werden durch Kommata voneinander getrennt. Das CSV-Format, das von Linear Height ausgegeben wird, entspricht dem unten abgebildeten Format. Sie können jeweils in das erste Feld der ersten 4 Protokolle einen beliebigen Kommentar eingeben.

  • Seite 180: Mux-10-Format

    12. ANHANG 12.2.2 MUX-10-Format Dieses Format entspricht der Datenausgabe durch den Multiplexer MUX-10 von Mitutoyo. Linear Height ermittelten Meßdaten können Mitutoyo Software-Anwendungen ausgegeben werden, die die Erfassung von Meßdaten im MUX-10-Format unterstützen. Die Reihenfolge der Meßdatenausgabe ist unten abgebildet. Beispiel einer Ergebnisdatenausgabe mit n Meßelementen und m Objekten.

  • Seite 181: Statistische Prozeßkontrolle

    12.3 Statistische Prozeßkontrolle 12.3.1 Arithmetische Beschreibung in "Stat. Ergebnis" Bezeichnung Arithmetische Beschreibung "USL": Obere Spezifikationsgrenze (Nennwert) + (Oberer Toleranzwert) "LSL": Untere Spezifikationsgrenze (Nennwert) + (Unterer Toleranzwert) "Max.": Maximumwert der Daten Maximum {X } (i=1∼n) "Min.": Minimumwert der Daten Minimum {X } (i=1∼n) ∑...

  • Seite 182: Vorgehensweise Zur Erstellung Des Histogramms

    12. ANHANG 12.3.2 Vorgehensweise zur Erstellung des Histogramms 12.3.2.1 Wenn "Automatisch" als Erstellungsmethode angewählt ist (1) Der größte Wert "Max." und der kleinste Wert "Min." der Daten werden automatisch ermittelt. Dann wird die Spannweite "Bereich" (Bereich = Max. – Min.) automatisch berechnet. (2) Die Anzahl "D", die den Bereich einschließlich "Max."...

  • Seite 183: Wenn "Manuell" Als Erstellungsmethode Angewählt Ist

    12.3.2.2 Wenn "Manuell" als Erstellungsmethode angewählt ist (1) Basierend auf den eingestellten Bedingungen zur Erstellung eines Histogramms wird ein Histogramm den folgenden Bedingungen entsprechend erzeugt: : Max./Xmitt +3 ∗ S(n-1)/USL Oberer Grenzwert "UL" : Min./Xmitt – 3 ∗ S(n-1)/LSL Unterer Grenzwert "LL" : 2 ∼...
  • Seite 184 12. ANHANG 12.4 Fehlersuche Gehen Sie anhand der folgenden Fehlersuchverfahren vor, wenn ein Fehler während der Verwendung von Linear Height angezeigt wird. (1) Fehler in Verbindung mit Vorgängen und Berechnungen Fehlermeldung Bedeutung Abhilfemaßnahme „E0001:Diese Operation kann Es wurde ein ungültiger Vorgang Führen Sie einen gültigen Vorgang nicht durchgefuehrt werden.“...
  • Seite 185 Schalten Sie den Netzschalter aus aufgrund einer abnormalen und dann wieder ein. Bedingung im System Wenn dieses Problem häufig fehlgeschlagen. auftritt, wenden Sie sich an die Mitutoyo Kundendienstabteilung. „E1004:Registrierungsfehler bei Die Registrierung der der Messung“ Ergebnisdaten ist aufgrund einer abnormalen Bedingung im System fehlgeschlagen.
  • Seite 186 Wenn dieses Problem häufig auftritt, wenden Sie sich an die „E9003:Antriebsfehler“ Der Motor ist ausgefallen. Mitutoyo Kundendienstabteilung. „E9004:Linear Scale Fehler “ Im Linear Scale ist ein Signalfehler aufgetreten. „E9005:Counter Fehler“ Ein Zählerüberlauffehler ist aufgetreten.
  • Seite 187 Der USB-konforme Memory Stick (1) Die Stromversorgung wird nicht erkannt. ausschalten und dann das Gerät mit dem angeschlossenen USB-konformen Memory Stick rebooten. (2) Den von Mitutoyo empfohlenen USB-konformen Memory Stick verwenden. (4) Sonstige Fehler Fehlerhafter Inhalt Ursache Abhilfemaßnahme Abnormale Zeichenfolge wird an (1) „A4 Drucker”...
  • Seite 188 Mitutoyo Corporation 20-1, Sakado 1-chome, Takatsu-ku, Kawasaki-shi, Kanagawa 213-8533, Japonya Tel: (+81) 0 44 813 -8230 FAKS: (+81) 0 44 813 -8231 Ana sayfa: http://www.mitutoyo.co.jp/global.html...
