Mitutoyo DIGIMATIC ABS Bedienungsanleitung

Bedienungsanleitung

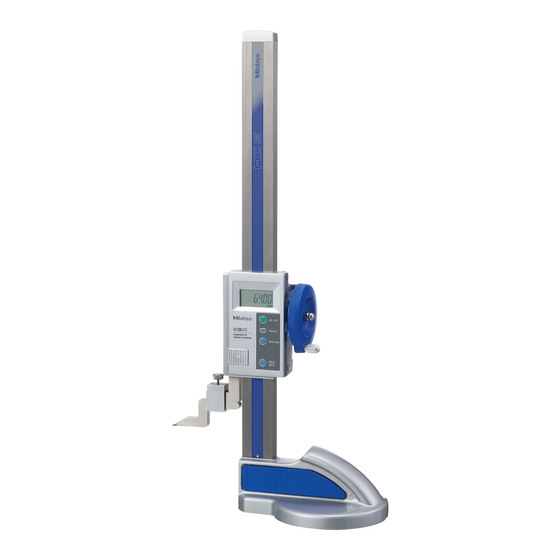

DIGIMATIC ABS Höhenmessgeräte
HDS-H30C / HDS-H60C / HDS-H12"C / HDS-H18"C / HDS-H24"C
Sicherheitshinweise für den Betrieb
Um die Sicherheit des Anwenders zu gewährleisten, das Gerät unter Befolgung der in
vorliegender Bedienungsanleitung aufgeführten Anweisungen, Funktionen und
Spezifikationen bedienen.
Eine nicht bestimmungsgemäße Verwendung kann die Sicherheit beeinträchtigen.
• Batterien stets außerhalb der Reichweite von Kindern aufbewahren und bei Verschlucken
auf der Stelle einen Arzt konsultieren.
• Batterien dürfen niemals kurzgeschlossen, zerlegt oder verformt werden oder mit extremer
Hitze oder Flammen in Berührung kommen.
• Augen bei Kontakt mit der alkalischen Batterieflüssigkeit auf der Stelle mit sauberem
Wasser ausspülen und einen Arzt aufsuchen. Bei Kontakt der alkalischen Batterieflüssigkeit
mit der Haut den betroffenen Bereich gründlich mit sauberem Wasser spülen.
• Primärbatterie auf keinen Fall versuchen aufzuladen oder mit vertauschten Polaritäten
einsetzen. Unsachgemäße Handhabung oder nicht korrektes Einlegen der Batterie kann
dazu führen, dass die Batterie explodiert oder ausläuft und schwere Körperverletzungen
oder Fehlfunktionen verursacht.
• Die Spitze der Anreißnadel des Messgeräts ist scharf. Stets mit Vorsicht handhaben, um
Verletzungen zu vermeiden.
Wird das Produkt 3 Monate oder länger nicht benutzt, vor dem Lagern die Batterie
herausnehmen. Auslaufende Batterieflüssigkeit kann das Messgerät beschädigen.
Tipps
• Ausschließlich Batterie Typ SR44 (Silberoxid-Batterie) verwenden.
• Messgerät auf keinen Fall zerlegen - lediglich die Batteriefachabdeckung darf zum
Wechseln der Batterie abgenommen werden. Wird das Produkt auseinandergebaut,
verfällt die Garantie.
• Vor Inbetriebnahme sicherstellen, dass Sie die Abschnitte „2. Installationsumgebung" und
„3. Vorsichtsmaßnahmen für den Betrieb" vollständig verstanden haben.
Inhaltsverzeichnis
1. Messgerätefunktionen .......................................................................................... Seite 1
2. Installationsumgebung .......................................................................................... Seite 1
3. Vorsichtsmaßnahmen für den Betrieb .................................................................. Seite 1
4. Im Lieferumfang enthaltenes Zubehör ................................................................. Seite 1
5. Bezeichnungen und Funktionen der Komponenten ............................................. Seite 2
6. Vorbereitungen vor Inbetriebnahme ..................................................................... Seite 2
7. Schieber vertikal verfahren ................................................................................... Seite 3
8. Als Anreißwerkzeug verwenden ........................................................................... Seite 3
9. Als Messinstrument verwenden............................................................................ Seite 3
10. Anwendungsbeispiele ........................................................................................... Seite 4
11. Wartung ................................................................................................................. Seite 4
12. Fehler und Abhilfen ............................................................................................... Seite 4
13. Technische Daten .................................................................................................. Seite 4
14. Optional erhältliches Zubehör............................................................................... Seite 5
Veröffentlichungsdatum: 1. Juni 2019
Nr. 99MAF026D1
1. Messgerätefunktionen
de
Dieses Produkt kann als Höhenmessgerät verwendet werden, indem man die Anreißschneide
an den Punkt (①) des Werkstücks bewegt, dessen Höhe ( ②) gemessen werden soll.
Es kann mit der Spitze seiner Anreißschneide auf der Werkstückoberfläche ( ③ ) präzise
Anreißoperationen ausführen.
1
2. Installationsumgebung
Das Messgerät nur in den folgenden Umgebungen betreiben.
• Bereiche mit minimalem Schmutz- und Staubaufkommen
• Bereiche mit minimalem Schwingungsaufkommen
• Bereiche mit einer Umgebungstemperatur zwischen 0 °C und 40 °C
(hochgenaue Messungen erfordern eine konstante Temperatur um 20 °C)
• Bereiche mit niedriger Luftfeuchtigkeit
• auf einer flachen Oberfläche (z. B. Granitplatte)
Messgerät auf keinen Fall in den folgenden Umgebungen verwenden.
• An Orten, an denen es direkt Schneidflüssigkeiten, Wasser usw. ausgesetzt ist
• An Orten, an denen es direktem Sonnenlicht oder warmen oder kalten Luftbewegungen
ausgesetzt ist
• An Orten in der Nähe von Maschinen, die elektromagnetische Störungen erzeugen, wie z. B.
Schweißgeräte oder Funkenerosionsmaschinen
3. Vorsichtsmaßnahmen für den Betrieb
1) Maßnahmen vor Erstinbetriebnahme
Rostschutzöl mit einem weichen, mit Reinigungsöl getränkten Tuch vom Messgerät abwischen
und die mitgelieferte Batterie installieren.
2) Vor Inbetriebnahme reinigen
Folgende Komponenten reinigen und das Messgerät erst in Betrieb nehmen, nachdem
sichergestellt ist, dass es schmutz- und gratfrei ist (d. h., keine durch Beschädigung verursachte
Vorsprünge usw. aufweist).
• Grundplatte
• Säule, Unterseite des Gerätefuß, Halter für bzw. und Messfläche der Anreißnadel
Anreißnadel
3
2
Mitutoyo Corporation 20-1, Sakado 1-Chome, Takatsu-ku, Kawasaki-shi, Kanagawa 213-8533, Japan
3) Maßnahmen für das Tragen oder Bewegen des Messgeräts
■ Korrekte Handhabung beim Transport
• Zuerst den Schieber so fixieren, dass er sich nicht bewegen
kann, dann sicher unter den Gerätefuß fassen und
gleichzeitig die Hinterseite des Schiebers leicht abstützen.
• Beim Messen auf einer flachen Oberfläche den Gerätefuß
des Messgeräts festhalten und es durch Verschieben des
besagten Gerätefuß versetzen.
■ Falsche Handhabung beim Transport
Nicht den oberen Teil der Säule berühren, da dies die
Messgenauigkeit beeinträchtigen kann.
4) Sonstiges
• Messgerät auf keinen Fall einer externen Spannung aussetzen und es z. B. nicht mit einem
elektrischen Markierstift beschriften. Dies kann zu Schäden führen.
• Messgerät keinen übermäßigen Kräften oder Stößen aussetzen, z. B. durch Fallenlassen usw.
Dies kann zum Geräteausfall führen, z. B. zu Fehlfunktionen aufgrund von Schäden am Gestell.
4. Im Lieferumfang enthaltenes Zubehör
• Mess- und Anreißschneide • Feststelleinrichtung
• Bedienungsanleitung und Garantie
SR44 1.55V
• Batterie (SR44)
Gedruckt in Japan
