Bedienungsanleitung
Nr. 99MAH038D
BA145800
SERIE Nr. 543
ID-C112AX

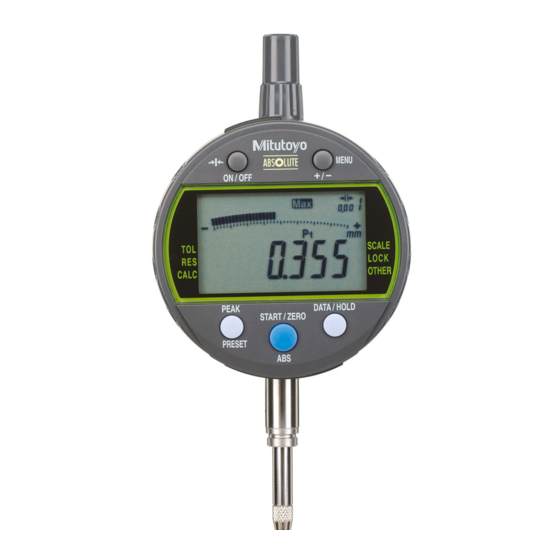

ABS Digimatic Messuhr mit
MIN-/MAX-Haltefunktion
Bedienungsanleitung
Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme des
Geräts sorgfältig durch und bewahren Sie sie zu Referenzzwecken
griffbereit auf.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Mitutoyo ID-C112AX

Inhaltszusammenfassung für Mitutoyo ID-C112AX

  • Seite 1 Bedienungsanleitung Nr. 99MAH038D BA145800 SERIE Nr. 543 ID-C112AX ABS Digimatic Messuhr mit MIN-/MAX-Haltefunktion Bedienungsanleitung Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme des Geräts sorgfältig durch und bewahren Sie sie zu Referenzzwecken griffbereit auf.

  • Seite 2: Symbol-Erklärungen

    Ein TIPP hilft dem Anwender, die im Text beschriebenen Techniken und TIPP Vorgehensweisen für seine speziellen Bedürfnisse zu nutzen. Außerdem weist ein TIPP auf Referenz-Informationen zum gerade beschriebenen Thema hin. Änderungen der Spezifikationen und Informationen in dieser Bedienungsanleitung vorbehalten. Copyright  2014 Mitutoyo Corporation. Alle Rechte vorbehalten. Nr. 99MAH038D...

  • Seite 3: Warnhinweise Zur Batterie

    Warnhinweise zur Batterie Wenn die Batterie nicht den folgenden Angaben entsprechend behandelt wird, kann sie auslaufen oder, im Extremfall, explodieren oder in Brand geraten. Beachten Sie die nachfolgenden Warnhinweise, um eine Fehlfunktion oder den Ausfall des Messgeräts zu vermeiden. WARNUNG •...

  • Seite 4: Vorsichtsmaßnahmen Beim Gebrauch

    Vorsichtsmaßnahmen beim Gebrauch Beachten Sie die folgenden Hinweise, um Fehlfunktionen oder Geräteausfall zu vermeiden. • Stöße gegen das Messgerät unbedingt vermeiden. WICHTIG • Messuhr nicht fallen lassen oder großer Krafteinwirkung aussetzen. • Nicht demontieren oder verändern. • Tasten nicht mit spitzen Gegenständen drücken (z. B. Schraubendreher oder Kugelschreiber).

  • Seite 5: Gewährleistung

    Gewährleistung Sollte das System innerhalb eines Jahres ab Kaufdatum Mängel aufweisen, wird Mitutoyo es, nach eigenem Ermessen, kostenlos reparieren oder ersetzen, nachdem es frachtfrei zurückgesandt wurde. Wenden Sie sich an Ihren Händler oder an Mitutoyo. Reparaturarbeiten sind auch während der Gewährleistungsfrist kostenpflichtig, wenn einer der folgenden Fälle eintritt.

  • Seite 6: Hinweis Zur Exportkontrolle

    Hinweis zur Exportkontrolle Dieses Produkt fällt unter die Exportkontrollregeln („Catch-All-Controlled Goods; Category 16 / Separate Table 1 Export Trade Control Order“ oder „Categroy 16 Separate Table of the Foreign Exchange Control Order) auf Basis der japanischen Devisen- und Außenhandelsgesetze. Sollten Sie die Absicht haben, das Produkt zu re-exportieren oder zu verkaufen, oder die Technologie Dritten zur Verfügung zu stellen, so müssen Sie die Exportkontrollgesetze Ihres Landes beachten.

  • Seite 7: Inhaltsverzeichnis

    Inhalt SYMBOLERKLÄRUNGEN ..........................i Warnhinweise zur Batterie ..........................ii Hinweis zur Entsorgung ..........................ii Vorsichtsmaßnahmen beim Gebrauch ......................iii Gewährleistung ............................... iv Hinweis zur Exportkontrolle ........................... v ÜBERSICHT ............................1-1 Allgemeines............................ 1-1 Funktionen ............................ 1-2 Bezeichnungen und Abmessungen der Bauteile ............... 1-3 Anzeigeeinheit ..........................
  • Seite 8 3.2.5.1 Runout-Wert-Erfassung (TIR) ..................3-9 3.2.5.2 Max-Wert-Erfassung (MAX) ..................... 3-9 3.2.5.3 Min-Wert-Erfassung (MIN)....................3-9 3.2.6 Anzeigewert halten (wenn kein Datenprozessor angeschlossen ist) ......3-11 3.2.7 Anzeigewert ausgeben (wenn ein Datenprozessor angeschlossen ist) ......3-11 3.2.8 Zählrichtung umschalten ..................... 3-11 3.2.9 Zeiger der Analoganzeige zentrieren .................
  • Seite 9 MEMO viii Nr. 99MAH038D...

  • Seite 10: Übersicht

    ÜBERSICHT In diesem Kapitel finden Sie die Bezeichnungen und Funktionen der Bauteile der Messuhr, die Abmessungen sowie eine Beschreibung der Anzeigeeinheit. Allgemeines Die Messuhr verfügt über einen Messmodus und einen Einstellmodus.  Messmodus ・Normalmodus: Messdaten werden dynamisch angezeigt ・MAX-Haltemodus: ・Runout-Wert-Erfassung: Abweichungen in den Messdaten werden erfasst ・MAX-Wert-Erfassung: Maximalwert der Messdaten wird erfasst ・MIN-Wert-Erfassung: Minimalwert der Messdaten wird erfasst ...

  • Seite 11: Funktionen

    Funktionen Die Messuhr bietet folgende Funktionen: ・Messung ・Toleranzbewertung der Messergebnisse S. 3-17 ・Messung im Absoluten System S. 3-7 ・Messung des Abstands vom Referenzpunkt (Vergleichsmessung) S. 3-7 ・Messung des Runout-Werts S. 3-9 ・Messung des MAX-Werts S. 3-9 ・Messung des MIN-Werts S. 3-9 ・Ausgabe der Messdaten an einen Datenprozessor S.

  • Seite 12: Bezeichnungen Und Abmessungen Der Bauteile

    Bezeichnungen und Abmessungen der Bauteile Anzeigeeinheit um 330° drehbar Gewinde- verbindung Gewinde- Nr. 4-48 UNF verbindung M2.5x0.45 ISO/JI ASME/AG Abdeckkappe Datenausgang (mit Gummiabdeckung) Anzeigeeinheit Batteriefach Montageposition für Anlifthebel (links und rechts) Abschlussdeckel Montageöffnung für Anliftknopf (mit Abdeckung) Schaft Spindel Messeinsatz ISO/JIS-Modelle: Best.-Nr.

  • Seite 13: Anzeigeeinheit

    Anzeigeeinheit 1 untere linke Taste 11 Hold-Modus 21 Tastatursperre 2 mittlere Taste 12 Preset-Nr. 22 Bereichsüberschreitung (unten) 3 untere rechte Taste 13 Vergleichsmessung 23 Bereichsüberschreitung (oben) 4 obere rechte Taste 14 Toleranzbewertung 24 Ladestatus der Batterie 5 obere linke Taste 15 Analoganzeige 25 FAST (Schnellmodus) 6 Tastenfunktionsassistent...

  • Seite 14: Spezifikationen

    Spezifikationen Modell *1 ID-C112AX ID-C112AXB ID-C112AMX ID-C112AMXB ID-C112AEX ID-C112AEXB Best.-Nr. *1 543-300 543-300B 543-301 543-301B 543-302 543-302B Ziffernschrittwert *2 0,001 /0,01 mm .00005/.0001/.0005“ // 0,001/0,01 mm Messbereich 12,7 mm .5 “/12,7 mm ±.0001 “/0,003 mm Fehlergrenze *3 ± 0,003 mm Hysterese *3 ±...

  • Seite 15: Standardzubehör

    ・ Nr. 21EZA198 Anlifthebel (für ISO/JIS-Modelle) ・ Nr. 21EZA199 Anlifthebel (für ASME/AGD-Modelle) ・ Nr. 21EZA105 Anliftknopf (für ISO/JIS-Modelle) ・ Nr. 21EZA150 Anliftknopf (für ASME/AGD-Modelle) ・ Nr. 540774 Drahtabheber ・ Messseinsätze und Verlängerungen für Mitutoyo-Messuhren ・ Farbige Abdeckkappen für Mitutoyo-Messuhren (wasserfest) Nr. 99MAH038D...

  • Seite 16: Vorbereitung

    VORBEREITUNG Dieses Kapitel beschreibt das Einsetzen der Batterie, das Anbringen der Messuhr in den Messuhrständer oder eine Haltevorrichtung sowie das Auswechseln von Sonderzubehör. Batterie einsetzen (auswechseln) und Grundeinstellungen Setzen Sie vor der Inbetriebnahme der Messuhr die separat mitgelieferte Lithium-Batterie (CR2032) ein: 1.

  • Seite 17: Anzeigeeinheit Ausrichten

    ・ Batteriehalter vorsichtig und nicht mit einem spitzen Gegenstand heraus nehmen - WICHTIG dabei könnte er beschädigt werden. ・ Falls Sie den Batteriehalter mit der Hand heraus nehmen, achten Sie auf Ihre Fingernägel! ・ Wenn Batterie und Batteriehalter nicht richtig eingesetzt sind, kann es zu Beschädigungen und Fehlfunktionen der Messuhr kommen.

  • Seite 18: Messuhr Einspannen

    Messuhr einspannen Setzen Sie die Messuhr in einen Messuhrständer oder eine Haltevorrichtung ein, bevor Sie eine Messung durchführen. +0,02 ∅8 (9,52) +0,005 ・ Fixieren Sie die Messuhr nicht mit Hilfe einer Klemmschraube am Schaft. Ab einer WICHTIG Klemmkraft von 150 N･cm bewegt sich die Spindel nicht mehr leichtgängig. ・...

  • Seite 19: Montage Des Anlifthebels

    Montage des Anlifthebels Als Sonderzubehör steht ein Anlifthebel zur Verfügung (Best.-Nr. 21EZA198 (mm), 21EZA199 (Inch)). 1. Abdeckkappe gegen den Uhrzeigersinn drehen und abnehmen. 2. Spindel mit einem Lappen geschützt mit einer Zange festhalten, damit sie sich nicht mitdreht und die Schraube (M2.5 oder Nr. 4-48UNF) oben auf der Spindel entfernen. 3.

  • Seite 20: Montage Des Anliftknopfs

    Montage des Anliftknopfs Als Sonderzubehör steht ein Anliftknopf (Best.-Nr. 21EZA105 (mm), 21EZA150 (Inch)) zur Verfügung. 1. Abdeckkappe gegen den Uhrzeigersinn drehen und abnehmen. 2. Spindel mit einem Lappen geschützt mit einer Zange festhalten, damit sie sich nicht mitdreht und die Schraube (M2.5 oder Nr. 4-48UNF) oben auf der Spindel entfernen. 3.

  • Seite 21: Montage Des Drahtabhebers

    Montage des Drahtabhebers Als Sonderzubehör steht ein Drahtabheber (Best.-Nr. 540774) zur Verfügung. 1. Gummiabdeckung von der Montageöffnung abnehmen. 2. Drahtabheber so weit wie möglich in die Öffnung einschieben. Gummiabdeckung Drahtabheber ・ Gummiabdeckung für späteren Gebrauch sicher aufbewahren. WICHTIG ・ Gummiabdeckung beim Einsetzen in die Öffnung schrauben. ・...

  • Seite 22: Messeinsatz Auswechseln

    Messeinsatz auswechseln Für die Messuhr stehen die auswechselbaren Messeinsätze (Tastspitzen) und Verlängerungen für Mitutoyo-Messuhren zur Verfügung. 1. Beim Auswechseln halten Sie Spindel und Messeinsatz jeweils mit einer Zange, deren Griffflächen mit einem Tuch umwickelt sind, wie in der Abbildung unten gezeigt.
  • Seite 23 MEMO Nr. 99MAH038D...

  • Seite 24: Funktionen Und Bedienung

    FUNKTIONEN UND BEDIENUNG Dieses Kapitel beschreibt sämtliche Funktionen und die Bedienung der Messuhr. Die Funktion einer jeden Taste ist abhängig davon, welcher Modus gerade aktiviert ist. ●Messmodus * "Drücken und halten" bedeutet, die Taste für mindestens 2 Sekunden gedrückt zu halten.

  • Seite 25: Ein- Und Ausschalten

    Ein- und Ausschalten Einschalten: obere linke Taste drücken Ausschalten: obere linke Taste drücken und halten ・ Wenn die Messuhr ausgeschaltet wurde, nachdem die Batterie eingesetzt und bevor HINWEIS die Voreinstellungen beendet waren, erscheint beim nächsten Einschalten die Anzeige "------". ・ Wird die Messuhr im HOLD-Modus ausgeschaltet, so wird der gehaltene Wert nach dem Wiedereinschalten nicht mehr angezeigt.
  • Seite 26 ・ Im Bereich bis 0,2 mm vom unteren Ende des Verfahrbereichs ist die WICHTIG Wiederholpräzision für diese Messuhr nicht gewährleistet. Fahren Sie daher unbedingt vor der Einstellung des Nullpunkts die Spindel mindestens 0,2 mm nach oben. ・ Der Vorwahlwert wird automatisch der Einheit und dem Ziffernschrittwert entsprechend berechnet.
  • Seite 27 Einstellung von Vorwahlwerten (Einstellung mit Endmaß oder Referenz-Werkstück) Messmodus PRESET ※Drücken und halten SELECT SELECT SELECT P1P2P3 P1P2P3 P1P2P3 EDIT Numerischen Wert bearbeiten Nr. 99MAH038D...

  • Seite 28: Numerische Werte Bearbeiten

    3.2.2 Numerische Werte bearbeiten Die Bearbeitung der Einstellwerte erfolgt über die gleichen Tasten, egal ob es sich um Vorwahlwerte, Toleranzgrenzen oder Berechnungskoeffizienten handelt. Elemente für die numerische Werte eingestellt/bearbeitet werden Funktion Einstellobjekt Vorwahlwert-Einstellung P1, P2, P3 Toleranzbewertung oberer/unterer Grenzwert Berechnungsfunktion artihmetische Koeffizient: A ●Vorzeichen (+/-) und Ziffernstelle verschieben Mittlere Taste drücken, um zur nächsten Ziffernstelle zu wechseln.
  • Seite 29 Numerische Werte bearbeiten EXIT (Einstellung beenden) Einstellungen für「Preset」 「Toleranzbewertung」 「Berechnung」 Nr. 99MAH038D...

  • Seite 30: Messsystem Umschalten (Abs/Inc)

    3.2.3 Messsystem umschalten (ABS/INC) Die Umschaltung ist nur im Normalmodus möglich, nicht im Max-/Min-Modus. Drücken Sie die mittlere Taste, um von ABS zu INC zu wechseln. Drücken und halten Sie die mittlere Taste, um von INC zu ABS zu wechseln. ・...

  • Seite 31: Max-/Min-Modus Aufrufen

    3.2.5 Max-/Min-Modus aufrufen Untere linke Taste drücken, um vom Normalmodus in den Max-/Min-Modus zu wechseln. Bei jedem weiteren Drücken werden nacheinander die Werte für “TIR”- “MAX” und "Min" angezeigt. Dabei werden alle drei Werte gehalten. PEAK PEAK Normalmodus Min-Wert-Erfassung (MIN) Runout-Wert-Erfassung (TIR) 3.2.5.3 3.2.5.1...

  • Seite 32: Runout-Wert-Erfassung "Tir

    3.2.5.1 Runout-Wert-Erfassung ”TIR” Der Runout-Wert von dynamischen Messdaten (Max-Wert - Min.-Wert) wird gehalten. Wenn Toleranzbedingungen eingestellt wurden, zeigt die Messuhr das Ergebnis der Toleranzbewertung für den Runout-Wert an. 1. Untere linke Taste mehrmals drücken, bis "TIR" angezeigt wird. 2. Mittlere Taste drücken, um die Runout-Messung zu starten. 3.
  • Seite 33 ・ Sie können den Min-Wert in einen beliebigen Wert ändern - die Messuhr bezieht HINWEIS sich dann bei der nächsten Messung auf diesen Punkt. Siehe Abschnitt "3.2.1 Vorwahlwert einstellen" um den Vorwahlwert für die Min-Messung einzustellen. ・ Wenn der Zeiger für den Min-Wert außerhalb des Anzeigebereichs der Analoganzeige steht wird der automatisch in die Mitte der Anzeige verschoben.

  • Seite 34: Anzeigewert Halten (Wenn Kein Datenprozessor Angeschlossen Ist)

    3.2.6 Anzeigewert halten (wenn kein Datenprozessor angeschlossen ist) Drücken Sie im Messmodus die untere rechte Taste. "H" erscheint in der Anzeige und der Anzeigewert wird gehalten. Drücken Sie die untere rechte Taste erneut, um die Haltefunktion aufzuheben. ・ Wenn ein Datenprozessor an die Messuhr angeschlossen ist, erscheint “H” in der HINWEIS Anzeige, der gehaltene Wert wird an den Datenprozessor übertragen und die Haltefunktion wird aufgehoben.

  • Seite 35: Zeiger Der Analoganzeige Zentrieren

    3.2.9 Zeiger der Analoganzeige zentrieren Wenn der Zeiger der Analoganzeige sich außerhalb des Anzeigebereichs befindet, bringen Sie ihn in den Mittelpunkt der Anzeige, in dem Sie die Skalenteilung der Anzeige ändern. Dieser Vorgang ist vergleichbar mit dem Drehen des Außenrings einer analogen Messuhr an die gewünschte Skalenposition.

  • Seite 36: Einheitensystem Umschalten (Inch/Mm)

    3.2.10 Einheitensystem umschalten (Inch/mm) Diese Funktion steht nur bei Inch-Modellen zur Verfügung. Drücken und halten Sie die untere rechte Taste, um zwischen Inch- und mm-Anzeige zu wechseln. ・ Wenn das Einheitensystem umgeschaltet wird, werden folgende Elemente HINWEIS entsprechend konvertiert: Anzeigewert, Vorwahlwerte, Toleranzwerte, Ziffernschrittwert und Skalenteilung der Analoganzeige.

  • Seite 37: Einstellmodus

    Einstellmodus Im Einstellmodus können Sie verschiedene Parameter prüfen oder einstellen.  Einstellmodus starten Drücken Sie im Messmodus die obere rechte Taste, um den Einstellmodus aufzurufen.  Parameter auswählen Der blinkende Cursor markiert den aktuell ausgewählten Parameter. Drücken Sie die untere linke oder rechte Taste, um zum nächsten Parameter zu wechseln.
  • Seite 38 Messmodus MENU 3.3.1 TOL Toleranzbewertung 3.3.2 RES Ziffernschrittwert EXIT 3.3.3 CALC Berechnungsfunktion Messmodus 3.3.4 SCALE Skalenteilung der Analoganzeige 3.3.5 LOCK Tastensperre 3.3.6 OTHER Sonstige Funktionen 3-15 Nr. 99MAH038D...
  • Seite 39 Parameter Parameter Anzeige (Beispiel) Einstellungen Toleranzbewertung aktivieren/deaktivieren (ON/OFF) und Toleranzwerte (Toleranzbewertung) einstellen “ON” oder ”OFF” Ziffernschrittwert für die Anzeige auswählen (Ziffernschrittwert) aktueller Ziffernschrittwert Berechnungsfunktion aktivieren/deaktivieren CALC (ON/OFF) und Koeffizienten (Berechnungsfunktion) einstellen “ON” oder ”OFF” Skalenteilung der Analoganzeige auswählen SCALE (Skalenteilung der Analoganzeige) aktuelle Skalenteilung der Analoganzeige...

  • Seite 40: Tol: Toleranzbewertung

    3.3.1 TOL: Toleranzbewertung Die Toleranzbewertungsfunktion vergleicht Messdaten (den Anzeigewert) mit Toleranzwerten (obere/untere Toleranzgrenze) für ein OK/NG-Urteil. Toleranzwerte können sowohl im ABS- (P1, P2, P3) als auch im INC-System eingestellt werden.  Toleranzbewertung aktivieren. Toleranzwerte ändern Im Messmodus die obere rechte Taste drücken, um den Einstellmodus aufzurufen.
  • Seite 41 ・ Zum Abbrechen des Vorgangs die obere linke Taste drücken. HINWEIS ・ Bei der Toleranzbewertung im Runout-Modus wird der aktuelle Runout-Wert mit dem Toleranzwert (oberer Grenzwert - unterer Grenzwert) verglichen. ・ Wenn der obere Grenzwert kleiner als der untere Grenzwert eingestellt wird, erscheint die Fehlermeldung Err90 (Toleranzwert-Einstellungsfehler).
  • Seite 42 Toleranzbewertung aktivieren. Toleranzgrenzwerte ändern Toleranzbewertung ON Messmodus Messmodus EXIT (1), (2) CALC CALC SELECT SELECT EDIT Numerische Werte bearbeiten Toleranzbewertung deaktivieren Toleranzbewertung ON Toleranzbewertung OFF Messmodus Messmodus EXIT (1), (2) CALC CALC SELECT 3-19 Nr. 99MAH038D...

  • Seite 43: Res: Ziffernschrittwert

    3.3.2 RES: Ziffernschrittwert Der Ziffernschrittwert der Anzeige kann bei Bedarf geändert werden.  Ziffernschrittwert auswählen Im Messmodus die obere rechte Taste drücken, um den Einstellmodus aufzurufen. Mithilfe der unteren linken oder rechten Taste den blinkenden Cursor zu "RES" bewegen. Mittlere Taste drücken, um den Ziffernschrittwert einzustellen. Untere linke oder rechte Taste drücken, um den Ziffernschrittwert zu ändern.

  • Seite 44: Ziffernschrittwert Einstellen

    Ziffernschrittwert einstellen Einstellmodus Messmodus Metrische Modelle EXIT (1), (2) (HINWEIS) CALC (HINWEIS) werksseitige Einstellung: 0,001 mm Inch-Modelle Einstellmodus Messmodus EXIT (1), (2) (HINWEIS) CALC (HINWEIS) werksseitige Einstellung: 0.00005 in 3-21 Nr. 99MAH038D...

  • Seite 45: Calc: Berechnungsfunktion

    3.3.3 CALC: Berechnungsfunktion Diese Messuhr unterstützt Messungen mit einer internen Berechnungsfunktion. Die Berechnungen erfolgen anhand der Formel f(x)=Ax (“x” ist der Spindelversatz). Der Berechnungskoeffizient A kann eingestellt werden.  Berechnungsfunktion aktivieren. Berechnungskoeffizienten prüfen/ändern. Im Messmodus die obere rechte Taste drücken, um den Einstellmodus aufzurufen.
  • Seite 46 Berechnungsfunktion aktivieren. Berechnungskoeffizienten prüfen/ändern. Berechnungsfunktion ON Berechnungsfunktion OFF Messmodus Messmodus EXIT (1), (2) CALC CALC SELECT EDIT Anzahl konfigurierbarer Ziffernstellen für den Koeffizienten Numerischen Wert 2 Ziffernstellen vor dem Dezimalpunkt, Berechnungsfunktion deaktivieren 4 Ziffernstellen nach dem Dezimalpunkt Berechnungsfunktion ON Berechnungsfunktion OFF Messmodus Messmodus EXIT...

  • Seite 47: Scale: Skalenteilung Der Analoganzeige

    3.3.4 SCALE: Skalenteilung der Analoganzeige Die Skalenteilung der Analoganzeige (Anzeigebereich: ± 20) kann bei Bedarf geändert werden.  Skalenteilung der Analoganzeige auswählen Im Messmodus die obere rechte Taste drücken, um den Einstellmodus aufzurufen. Untere linke oder rechte Taste drücken, um den blinkenden Cursor zu "SCALE" zu bewegen.

  • Seite 48: Skalenteilung Der Analoganzeige Auswählen

    Skalenteilung der Analoganzeige auswählen Messmodus Messmodus EXIT (1), (2) (HINWEIS) SCALE LOCK OTHER (HINWEIS) werksseitige Einstellung: Auto Skalenteilung der Analoganzeige Metrisch Auto (werksseitige Einstellung) 0.05 0.02 0.01 0.005 (10) (11) 0.002 (12) 0.001 Inch 0.002 Auto (werksseitige Einstellung) 0.001 0.05 0.0005 0.02 (10)

  • Seite 49: Lock: Tastensperre

    3.3.5 LOCK: Tastensperre Um versehentliche oder falsche Tastaturbedienung zu vermeiden, kann eine partielle Tastensperre gesetzt werden.  Tastensperre aktivieren (Tastenbedienung deaktivieren) Im Messmodus die obere rechte Taste drücken, um den Einstellmodus aufzurufen. Untere linke oder rechte Taste drücken, um den blinkenden Cursor zu "LOCK" zu bewegen.
  • Seite 50 Funktionen, die bei eingeschalteter Tastensperre deaktiviert sind  Messmodus Tastenbezeichnung Deaktivierte Funktionen Taste Bedienung siehe metr. Modell Inch-Modell metr. Modell Inch-Modell ○ drücken PEAK 3.2.5 untere linke Taste ○ drücken + halten PRESET 3.2.1 ○ drücken ZERO 3.2.4 mittlere Taste ○...

  • Seite 51: Tastensperre Aktivieren (Tastenbedienung Deaktivieren)

    Tastensperre aktivieren (Tastenbedienung deaktivieren) Tastensperre OFF (AUS) Tastensperre ON (EIN) Messmodus Messmodus EXIT (1), (2) SCALE SCALE LOCK LOCK OTHER OTHER SELECT Tastensperre deaktivieren (Tastenbedienung aktivieren) Tastensperre ON (EIN) Tastensperre OFF (AUS) Messmodus Messmodus EXIT (1), (2) SCALE SCALE LOCK LOCK OTHER OTHER...

  • Seite 52: Other: Sonstige Funktionen

    3.3.6 OTHER: Sonstige Funktionen PC-Kommunikation oder Einheitenanzeige prüfen oder einstellen.  Auswahl der Elemente in Sonstige Funktionen (OTHER) Im Messmodus die obere rechte Taste drücken, um den Einstellmodus aufzurufen. Untere linke oder rechte Taste drücken, um den blinkenden Cursor zu " OTHER " zu bewegen.
  • Seite 53 SCALE LOCK OTHER 3.3.6.1 PC (1) PC-Kommunikation 3.3.6.2 RULER (2) Analoge Anzeige einblenden 3.3.6.3 FAST (3) Schnelle Messfrequenz 3.3.6.4 RESET (4) Alles zurücksetzen 3-30 Nr. 99MAH038D...
  • Seite 54 Verfügbare Einstellungen in Sonstige Funktionen Sonstige Funktikonen LCD-Anzeige (Beispiel) Einstellungen (Element-Nr.) PC-Kommunikation für jede Einstellung ON/OFF PC(1) (EIN/AUS) PC-Kommunikation 1, PC Analoganzeige ON/OFF (EIN/AUS) RULER(2) Analoge Anzeige einblenden 2, RULER FAST-Modus ON/OFF (EIN/AUS) FAST(3) Schnelle Messfrequenz 3, FAST alle Einstellungen zurücksetzen RESET(4) Alle Einstellungen...

  • Seite 55: Pc(1): Pc-Kommunikation

    3.3.6.1 PC(1): PC-Kommunikation Wenn Sie die Messuhr über das optionale USB-Kabel für die Parameter-Einstellung an einen PC anschießen, können Sie in einer speziellen Software verschiedene Einstellungen vornehmen oder ändern.  PC-Kommunikation aktivieren Schließen Sie das USB-Kabel zur Parameter-Einstellung an. Im Messmodus die obere rechte Taste drücken, um in den Einstellmodus zu wechseln, und “OTHER”...
  • Seite 56 Elemente, die über externe Eingabe konfiguriert werden können Einstellbare Elemente Einstellungen Preset-Nr.: P1 / P2 / P3 Vorwahl Presetwert: P1 / P2 / P3 Messsystem ABS-System / INC-System Einheit mm / in (nur bei Inch-Modellen) MAX/MIN-Modus OFF/ Runout-Wert-Erfassung/ Max-Wert-Erfassung/ Min-Wert-Erfassung ON / OFF Toleranzbewertung Oberer und unterer Toleranzgrenzwert für jedes Messsystem...
  • Seite 57 ・ Mit der Parameter-Sperrfunktion können Sie alle Einstellungen und Reset-Vorgänge TIPP sperren. Sie steht nur während der Kommunikation mit dem PC zur Verfügung. ・ Wenn die Parameter-Sperrfunktion aktiviert ist, können gesperrte Parameter nicht an der Messuhr geändert werden. ・ Wenn die Parameter-Sperrfunktion aktiviert ist, wird der Eintrag "EDIT" (Bearbeiten) nicht angezeigt, wenn Sie die untere rechte Taste drücken.

  • Seite 58: Ruler(2): Analoge Anzeige Einblenden

    3.3.6.2 RULER(2): Analoge Anzeige einblenden Die Analoganzeige kann angezeigt oder verborgen werden.  Analoganzeige verbergen Im Messmodus die obere rechte Taste drücken, um in den Einstellmodus zu wechseln, und “OTHER” (sonstige Funktionen auswählen (siehe "3.3.6 OTHER: Sonstige Funktionen"). Untere linke oder rechte Taste drücken, bis "RULER" blinkt. Mittlere Taste drücken, um die ON/OFF-Einstellung zu aktivieren.
  • Seite 59 Analoganzeige verbergen SCALE LOCK OTHER SELECT Analoganzeige anzeigen SCALE LOCK OTHER SELECT 3-36 Nr. 99MAH038D...

  • Seite 60: Fast(3): Schnelle Messfrequenz

    3.3.6.3 FAST(3): Schnelle Messfrequenz Bei aktiviertem FAST-Modus ist die Frequenz bei der Max-/Min-Wert-Erfassung höher. Dies führt zu einer korrekteren Erfassung der Spitzenwerte. Die Auto-OFF-Funktion (Energiesparfunktion) ist im FAST-Modus deaktiviert.  FAST-Modus aktivieren (Erfassungsfrequenz: 20 ms) Im Messmodus die obere rechte Taste drücken, um in den Einstellmodus zu wechseln, und “OTHER”...

  • Seite 61: Fast-Modus Aktivieren

    FAST-Modus aktivieren SCALE LOCK OTHER SELECT FAST-Modus deaktivieren SCALE LOCK OTHER SELECT 3-38 Nr. 99MAH038D...

  • Seite 62: Reset(4): Alles Zurücksetzen

    3.3.6.4 RESET(4): Alles zurücksetzen Alle Einstellungen werden auf die werksseitigen Standardeinstellungen zurück gesetzt.  RESET ausführen Im Messmodus die obere rechte Taste drücken, um in den Einstellmodus zu wechseln, und “OTHER” (sonstige Funktionen auswählen (siehe "3.3.6 OTHER: Sonstige Funktionen"). Untere linke oder rechte Taste drücken, bis "RESET" blinkt. Mittlere Taste drücken, um die RESET-Einstellung zu aktivieren.

  • Seite 63: Reset Ausführen

    RESET ausführen SELECT 3-40 Nr. 99MAH038D...

  • Seite 64: Einmessmodus

    Einmessmodus In diesem Modus können Sie eine Messung zur Prüfung der Genauigkeit und Einmessung durchführen, während die aktuellen Einstellungen gespeichert bleiben. Wenn die Messuhr in diesem Modus vom Datenprozessor einen Befehl zur Datenausgabe (REQ) empfängt, gibt sie den Anzeigewert aus (siehe "3.2.7. Anzeigewert ausgeben”). Einstellungen im Einstellmodus (Die Einstellungen werden automatisch geändert, wenn Sie den Einmessmodus starten.) Einstellelement...
  • Seite 65 MEMO 3-42 Nr. 99MAH038D...

  • Seite 66: Datenausgabe

    Best.-Nr. 905409 (2 m)) an einen Datenprozessor, z. B. den Digimatic Miniprozessor DP-1VR ausgeben werden. Die Daten können dann addiert oder gespeichert werden. ・ Nutzen Sie ausschließlich die von Mitutoyo als Sonderzubehör gelieferte Signalleitung. HINWEIS Bei Verwendung eines ungeeigneten oder beschädigten Kabels funktioniert die Datenausgabe unter Umständen nicht.

  • Seite 67: Datenausgang

    Datenausgang Pin-Nr. Signal CK, RD, DATA Messuhr Kabel = 500μA DATA = 6.05V) Digimatic Messuhr 6-10 N.C. 20kΩ Kabel 470pF CMOS IC ・ Da die Messuhr und der Datenprozessor nicht mit der gleichen Spannung arbeiten, WICHTIG muss die Ausgabe unbedingt über einen Open-Collector- oder Open-Drain-Schaltkreis erfolgen.

  • Seite 68: Zeitdiagramm

    Zeitdiagramm 0.7 ms < T1 < 1.2 ms 100 µs < T2 < 200 µs 200 µs < T3 < 300 µs 100 µs < T4 < 200 µs DATA DATA DATA T5：je nach Leistung des Datenprozessors ・ Falls das Ausgabesignal (REQ) während der Spindelbewegung empfangen wird oder WICHTIG der Inverter wiederholt in kurzen Abständen Ausgabebefehle (REQ) empfängt kann es sein, dass die Messuhr keine Daten ausgibt.
  • Seite 69 MEMO Nr. 99MAH038D...

  • Seite 70: Fehlermeldungen Und Abhilfen

    Wenn bei der Arbeit mit der Digimatic-Messuhr ein Fehler auftritt erscheint in der Anzeige die entsprechende Fehlermeldung. Falls sich der Fehler durch die hier aufgeführten Maßnahmen nicht beheben lässt, wenden Sie sich an Ihren Händler oder den Mitutoyo-Kundendienst. Anzeige Definition...
  • Seite 71 Anzeige Definition Abhilfe Überlauffehler des Anzeige- ・ Fehler wird automatisch werts zurückgesetzt, wenn die ・ Der Anzeigewert Anzeige wieder die vorge- überschreitet die sehene Ziffernstellenzahl maximale Anzahl an anzeigt. ・ Mittlere Taste drücken oder Ziffernstellen. drücken und halten ・ In den Einstellmodus wechseln und Ziffernschritt- wert ändern (siehe "3.3.2 RES: Ziffernschrittwert").

  • Seite 72: Service-Netz

    Eisenach, Heinrich-Ehrhardt-Platz, 99817 Eisenach, Storkstraat 40, 3905 KX Veenendaal, THE NETHERLANDS GERMANY TEL:31(0)318-534911 FAX:31(0)318-534811 TEL:49(3691)88909-0 FAX:49(3691)88909-9 Mitutoyo Research Center Europe B.V. M3 Solution Center Ingolstadt De Rijn 18, 5684 PJ Best, THE NETHERLANDS Marie-Curie-Strasse 1a, 85055 Ingolstadt, GERMANY TEL:31(0)499-320200 FAX:31(0)499-320299...
  • Seite 73 Mitutoyo Asia Pacific Pte. Ltd. Plot No. 65, Phase-IV, Udyog Vihar, Gurgaon – 122016 Head office / M3 Solution Center TEL : 91 (0124) – 2340294 24 Kallang Avenue, Mitutoyo Building, SINGAPORE 339415 Mumbai Region Head office TEL:(65)62942211 FAX:(65)62996666 303,...
  • Seite 74 Dong Guan, 523855 CHINA Ls-Ro, Gunpo-Si, Gyeonggi-Do, 435-040 KOREA TEL:86(769)8541 7715 FAX:86(769)-8541 7745 TEL:82(31)361-4200 FAX:82(31)361-4202 Mitutoyo Leeport Metrology (Dongguan) Limited – Fuzhou Busan Office / M3 Solution Center office (3150-3, Daejeo 2-dong) 8,Yutongdanji 1-ro 49beon-gil, Rm 2104, City Commercial Centre, No.129 Wu Yi Road N.,...
  • Seite 75 Av. Amadeo Sabattini, 1296, esq. Madrid Bº Crisol Sur – CP 5000, Cordoba, ARGENTINA TEL/FAX:54 (351) 456-6251 Mexico Mitutoyo Mexicana, S. A. de C. V Prolongación Industria Eléctrica No. 15 Parque Industrial Naucalpan Naucalpan de Juárez, Estado de México C.P. 53370, MÉXICO...
  • Seite 76 Hinweis: Mitutoyo übernimmt keinerlei Haftung gegenüber irgendeiner Partei für Verlust oder Schaden, ob direkt oder indirekt, der durch die Verwendung die- ses Geräts entgegen den Anweisungen in diesem Handbuch entsteht. Alle Angaben über unsere Produkte, insbesondere die in dieser Druckschrift enthaltenen Abbildungen, Zeichnungen, Maß- und Leistungsangaben sowie...
