Mitutoyo ABSOLUTE DIGIMATIC ID-U Bedienungsanleitung

Bedienungsanleitung
ABSOLUTE DIGIMATIC Messuhr ID-U
Sicherheitshinweise für den Betrieb
Um die Sicherheit des Anwenders zu gewährleisten, das Gerät unter Befolgung der in
vorliegender Bedienungsanleitung aufgeführ ten Anweisungen, Funktionen und
Spezifikationen bedienen.
Eine nicht bestimmungsgemäße Verwendung kann die Sicherheit beeinträchtigen.
WARNUNG
• Batterien stets außerhalb der Reichweite von Kindern aufbewahren. Bei Verschlucken
sofort einen Arzt aufsuchen.
• Batterien auf keinen Fall kurzschließen, zerlegen, deformieren, stark erhitzen oder
Flammen aussetzen.
• Augen bei Kontakt mit der alkalischen Batterieflüssigkeit auf der Stelle mit sauberem Wasser
ausspülen und einen Arzt aufsuchen. Wenn alkalische Batterieflüssigkeit in Kontakt mit der Haut
kommt, spülen Sie den der Flüssigkeit ausgesetzten Bereich gründlich mit sauberem Wasser ab.
ACHTUNG
Unter keinen Umständen versuchen, die Primärbatterie aufzuladen. Beim Einlegen unbedingt
darauf achten, die positive und negative Polarität nicht zu vertauschen. Unsachgemäße
Handhabung oder nicht korrektes Einlegen der Batterie kann dazu führen, dass die Batterie
explodiert oder ausläuft und schwere Körperverletzungen oder Fehlfunktionen verursacht.
HINWEIS
• Gerät weder zerlegen noch verändern. Dies kann zu Schäden führen.
• Bei Nutzung an Orten mit erheblichen Temperaturschwankungen können infolge der damit
verbundenen Wärmeausdehnung der Gerätekomponenten und Befestigungselemente große
Fehler auftreten. Nach Möglichkeit an Orten mit minimalen Temperaturschwankungen
nutzen. Bei Nutzung des Geräts an einem Ort mit unterschiedlicher Umgebungstemperatur
warten bis es sich an die Temperatur angepasst hat.
• Produkt nicht an Orten mit hoher Luftfeuchtigkeit oder viel Staub lagern. Vermeiden Sie
auch den Einsatz an Orten, wo Wasser- oder Kühlmittelspritzer auftreten können.
• Keine übermäßige Kraft anwenden und keinen plötzlichen Stößen, wie z. B. Stürzen,
aussetzen.
• Vor dem Messen unbedingt Referenzpunkt einstellen.
• Vor und nach Gebrauch Staub, Späne usw. entfernen.
• Nicht mit elektrischem Stift beschriften. Dies kann zu Schäden führen.
• Tasten nicht mit einem spitzen Gegenstand (z. B. Schraubendreher oder Kugelschreiber)
betätigen.
• Vermeiden Sie Belastungen in vertikaler Richtung zur Messbolzen und Verdrehungen der
Messbolzen.
• Dieses Produkt wird ohne Batterie geliefert. Installieren Sie die Batterie vor dem Gebrauch.
• Die mitgelieferte Batterie wurde zur Funktions- und Leistungsprüfung des Produkts verwendet.
Bitte beachten Sie, dass die Batterie daher die angegebene Lebensdauer nicht ganz erreicht.
• Beachten Sie beim Entsorgen von Batterien die örtlichen Gesetze, Vorschriften usw.
• Fehlfunktionen oder Schäden aufgrund leerer Batterien usw. werden von der Garantie nicht gedeckt.
Inhaltsverzeichnis
1. Bezeichnungen und Abmessungen der Komponenten .............................................. Seite 1
2. Installieren (Austauschen) der Batterie ...................................................................... Seite 1
3. Aufbau .......................................................................................................................... Seite 1
4. Ein-/Ausschalten der Spannungsversorgung (ON/OFF) ........................................... Seite 2
5. ORIGIN-Einstellung (Bezugspunkteinstellung) .......................................................... Seite 2
6. Vorgehensweise bei der Messung ............................................................................. Seite 2
7. Vorsichtsmaßnahmen nach dem Gebrauch ............................................................... Seite 3
8. Fehler und Fehlerbehebung ........................................................................................ Seite 3
9. Ausgabefunktion .......................................................................................................... Seite 3
10. Technische Daten ........................................................................................................ Seite 3
11. Zubehör (optional) ....................................................................................................... Seite 3
12. Reparaturen ................................................................................................................. Seite 3
Tastenbedienung
< 1 s > 2 s
= =
1
Nr. 99MAH003D4

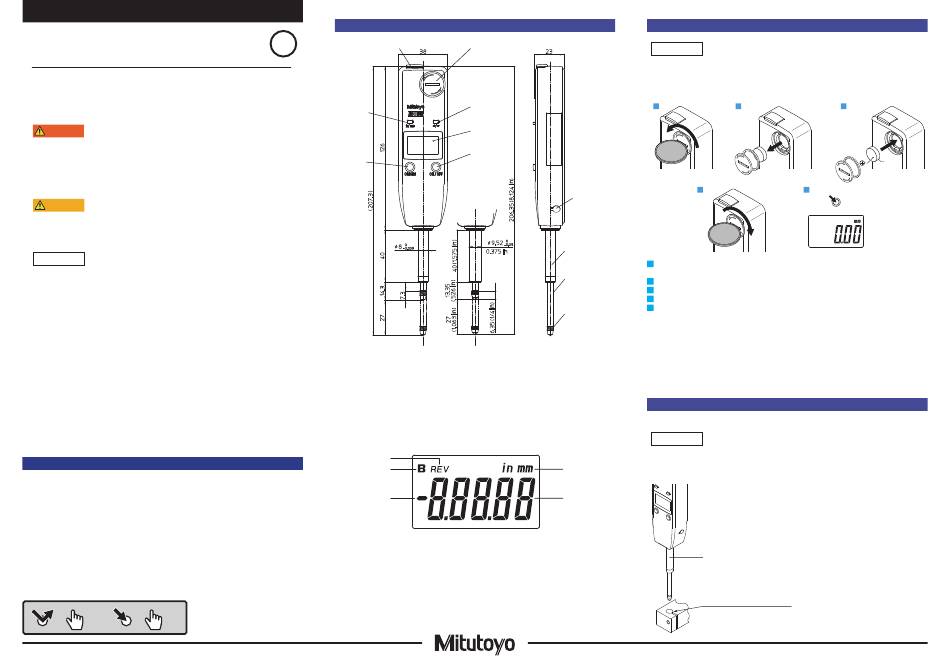

1. Bezeichnungen und Abmessungen der Komponenten
de
①
⑦
⑥
① DIGIMATIC Datenausgang
(mit Abdeckung)
② Batteriedeckel
③ [+/-]-Taste
④ Anzeige (LCD)
⑤ [ON/OFF]-Taste (EIN/AUS)
■ Anzeige (LCD)
⑤
④
③
① Einheitenanzeige
② Messwertanzeige
これはコピーです。
③ Vorzeichen
第三者への提供は固く禁止します。
This is a copy.
Strictly prohibit providing this to any third parties.
②
Einheit: mm
③
④
⑤
⑧
⑨
1
⑩
2
3
4
5
⑪
⑥ [ORIGIN]-Taste (ABS-Nullpunkt-
Einstellung)
⑦ [in/mm] (Bestellnummer 575-122,
575-123 nur)
⑧ Montageöffnung für Drahtabheber
(mit Gummikappe)
⑨ Schaft
⑩ Messbolzen
1) Montage an einen Messuhren-Ständer, eine Haltevorrichtung usw.
⑪ Messeinsatz
①
②
④ Batterieladestatus
⑤ Anzeige der Zählrichtung
Mitutoyo Corporation, 1-20-1 Sakado, Takatsu-ku, Kawasaki City, Kanagawa 213-8533, Japan
2. Installieren (Austauschen) der Batterie
HINWEIS
• Achten Sie darauf, dass als Batterie Silberoxid-Knopfzellen des Typs SR44 (Nr. 938882) verwendet werden.
• Das Produkt zeigt möglicherweise einen Fehler oder eine Fehlfunktion an, wenn die
Batterieabdeckung nicht korrekt montiert ist.
• Wenn das Produkt 3 Monate oder länger nicht benutzt wird, entfernen Sie die Batterie und bewahren Sie
sie separat auf, um eine Beschädigung des Produkts durch auslaufende Batterieflüssigkeit zu vermeiden.
1 2
4 5
Stecken Sie eine Münze oder Ähnliches in den Schlitz der Batteriefachabdeckung und lösen
Sie sie durch Drehen aus ihrer Fassung.
Nehmen Sie die alte Batterie heraus.
Legen Sie die neue Batterie so ein, dass das Symbol „+" dem Display (LCD) zugewandt ist.
Drehen Sie den Batteriefachdeckel wieder in seine Fassung.
Drücken Sie die [ORIGIN]-Taste für 1 Sekunde oder länger.
Tipps
• Wenn auch bei installierter Batterie kein Wert angezeigt wird, installieren Sie die Batterie erneut.
• Wenn kurz nach Einlegen der Batterie ein bedeutungsloser Text, [E] (an der letzten
Ziffernstelle) oder [------] angezeigt wird, ist dies nicht ungewöhnlich. Stellen Sie den ABS-
Nullpunkt ein, siehe „5. ORIGIN-Einstellung (ABS-Nullpunkt einstellen)".
• Der eingestellte Nullpunkt gelöscht, wenn die Batterie entfernt wird. Stellen Sie ihn nach
Einsetzen der Batterie neu ein.
3. Aufbau
HINWEIS
• Wenn möglich, vermeiden Sie die direkte Befestigung des Schaftes mit einer Stellschraube usw.
• Die Messbolzenbewegung kann dadurch beeinträchtigt werden, wenn die Schraube mit einem
Anzugsmoment von 150 cN · m oder mehr festgezogen wird.
Tipps
Verwenden Sie den Schaft zur Montage des
Produk ts an einem Ständer oder einer
Haltevorrichtung. Nutzen Sie dazu einen
geschlitzten Halter mit einer Bohrung von
ø 8 m m ( I D - U10 2 5 , I D - U10 2 5 M ) o d e r
Schaft
ø9,52 mm mit G7 (+0,005 mm bis +0,02 mm)
(ID-U1025E).
ø8 +0,02/+0,005 mm
ø9,52 (0,375 Zoll) +0,02/+0,005 mm
Veröffentlichungsdatum: 1. Januar 2024
3
SR44
ORIGIN
Gedruckt in Japan
