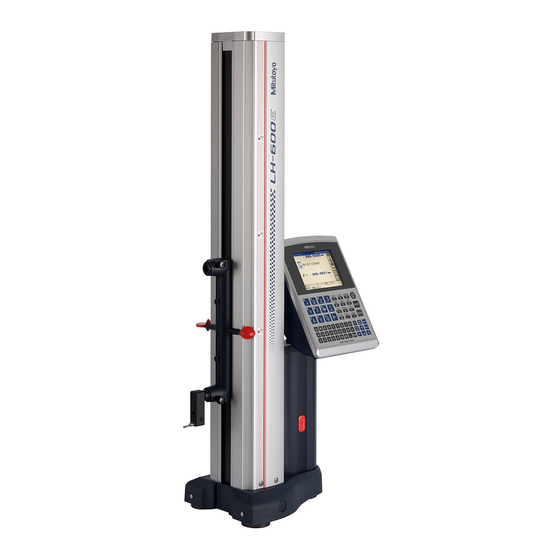

Mitutoyo LH-600E Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Mitutoyo Anleitungen
  4. Messgeräte
  5. LH-600E
  6. Benutzerhandbuch

Mitutoyo LH-600E Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für LH-600E:
Inhaltsverzeichnis

Werbung

Quicklinks

BA12347-OP00
Nr. 99MBH033D
SERIEN-Nr. 518
LH-600E/EG
L i n e a r H e i g h t
Benutzerhandbuch
(Betriebshandbuch)
Lesen Sie dieses Benutzerhandbuch sorgfältig durch,
bevor Sie das Gerät bedienen. Bewahren Sie es anschließend
so auf, daß Sie später jederzeit darauf zugreifen können.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Mitutoyo LH-600E

Inhaltszusammenfassung für Mitutoyo LH-600E

  • Seite 1 BA12347-OP00 Nr. 99MBH033D SERIEN-Nr. 518 LH-600E/EG L i n e a r H e i g h t Benutzerhandbuch (Betriebshandbuch) Lesen Sie dieses Benutzerhandbuch sorgfältig durch, bevor Sie das Gerät bedienen. Bewahren Sie es anschließend so auf, daß Sie später jederzeit darauf zugreifen können.

  • Seite 2: In Diesem Handbuch Verwendete Konventionen

    Vorgehensweisen in Übereinstimmung mit spezifischen Anforderungen anzuwenden. Ein Tip enthält darüber hinaus Referenzinformationen zu dem beschriebenen Thema. Mitutoyo übernimmt keinerlei Haftung gegenüber irgendeiner Partei für irgendeinen Verlust oder Schaden, ob direkt oder indirekt, der durch die Verwendung dieses Geräts entgegen den Anweisungen in diesem Handbuch entsteht.

  • Seite 3: Einführung

    Einführung Danke, daß Sie sich für das Linear Height entschieden haben. Dieses Handbuch enthält Lektionen in bezug auf den grundlegenden Betrieb von Linear Height. Lesen Sie dieses Handbuch sorgfältig durch, um sicherzustellen, daß Sie das Linear Height ordnungsgemäß verwenden. Außerdem wird Ihnen dies bei Messungen helfen. Modellwerkstück Sämtliche Lektionen in diesem Handbuch werden anhand des unten abgebildeten Modellwerkstücks erläutert.

  • Seite 4: Einhaltung Der Exportkontrollbestimmungen

    Kontrollverordnung fallenden Produkte und Programme. Vor einem etwaigen Re-Export bzw. der Weitergabe des Produkts oder der Technologie an Dritte wenden Sie sich daher bitte an Mitutoyo. Entsorgen alter elektrischer & elektronischer Geräte (Gültig in der Europäischen Union und in anderen europäischen Ländern mit separaten Sammelsystemen)

  • Seite 5: Inhaltsverzeichnis

    INHALTSVERZEICHNIS IN DIESEM HANDBUCH VERWENDETE KONVENTIONEN ..............i Einführung .............................. ii Modellwerkstück ............................ ii Einhaltung der Exportkontrollbestimmungen ..................iii Entsorgen alter elektrischer & elektronischer Geräte (Gültig in der Europäischen Union und in anderen europäischen Ländern mit separaten Sammelsystemen) ..........iii INHALTSVERZEICHNIS .........................
  • Seite 6 ZP3) zu ermitteln ....................2-23 2.6.4 Wechsel vom Abstandsmeßmodus zum normalen Höhenmeßmodus ..... 2-25 3 Angewandte Messungen ....................... 3-1 3.1 Durchführen der Toleranzbewertung ................... 3-1 3.1.1 Aktivieren der Toleranzbewertungsfunktion ............3-2 3.1.2 Durchführen der Toleranzbewertung nach den Messungen ........ 3-3 3.1.3 Deaktivieren der Toleranzbewertungsfunktion .............
  • Seite 7 NOTIZEN Nr. 99MBH033D...

  • Seite 8: Vor Dem Starten Von Messungen

    Vor dem Starten von Messungen Dieses Kapitel enthält Lektionen, in denen Sie lernen, wie Sie das Linear Height vor dem Starten von Messungen vorbereiten. 1.1 Linear Height im Überblick 1.1.1 Aufbau des Hauptgeräts Schlitten Datenverarbeitungs- einheit LCD-Display Schlittenhebe- vorrichtung Tastatur Taster Schwebeschalter Handgriff:...

  • Seite 9: Aufbau Der Tastatur

    1.1.2 Aufbau der Tastatur [Meßbefehl]- [Numerische] Tasten [Unterbrechungs]- Tasten Taste [CANCEL]-Taste [ENTER]-Taste [Cursor]-Tasten [Zeichen]-Tasten Abb. 1-2 1.1.3 Aufbau der LCD-Anzeige Bereich für Datum u. Uhrzeit Titelbereich Hauptanzeige- Statusanzeigebereich bereich Bedienerführungsanzeigebereich Abb. 1-3 Nr. 99MBH033D...

  • Seite 10: Vorbereitung

    1. Vor dem Starten von Messungen 1.2 Vorbereitung [Lernziel] Lernen der grundlegenden Bedienschritte zum Einschalten und Vorbereiten von Linear Height zur Ausführung von Meßbefehlen. [Bedienschritte] 1) Erfassen des Kompensationsreferenzpunkts. 2) Einstellen des Tasterdurchmessers. 3) Einstellen des absoluten Nullpunkts. Netzschalter (auf der Rückseite oben rechts) Abb.

  • Seite 11: Erfassen Des Kompensationsreferenzpunkts

    1.2.1 Erfassen des Kompensationsreferenzpunkts Tabelle 1-1 Bedienschritt Tastenaktion Anzeige 1 Schalten Sie den Netzschalter EIN. 2 Die erste Anzeige erscheint. Nach kurzer Zeit erscheint die erste Anzeige, wie rechts abgebildet. Nach dem Start wartet das System auf die Erfassung des Kompensationsreferenzpunkts. 3 Erfassen Sie den Kompensationsreferenzpunkt.

  • Seite 12: Vor Dem Starten Von Messungen

    1. Vor dem Starten von Messungen WICHTIG Der absolute Nullpunkt muß eingestellt werden, bevor Messungen vorgenommen werden. HINWEIS • Netzadapter anschließen, wenn die eingebaute Batterie nicht geladen ist. • Wenn sich der Schlitten beim Einschalten des Netzschalters bereits in der höchsten Position befindet, Schlitten ca.

  • Seite 13: Einstellen Des Tasters

    1.2.2 Einstellen des Tasters Tabelle 1-2 Bedienschritt Tastenaktion Anzeige 1 Bereiten Messung Tasterdurchmessers vor. Stellen Sie den Kalibrierblock auf die Meßplatte, wie in der nachfolgenden Abbildung gezeigt. <Bedienerführungsanzeige> Setzen Sie den Taster und ABS origin Kalibrierblock Meßplatte 2 Bereiten Sie die Messung an der nach unten gerichteten Fläche vor.
  • Seite 14 1. Vor dem Starten von Messungen Tabelle 1-3 Bedienschritt Tastenaktion Anzeige 6 Bereiten Sie die Messung an der nach oben gerichteten Fläche vor. Bewegen Sie den Taster in die Nähe von Punkt (c) an der nach oben gerichteten Fläche. Taster <Bedienerführungsanzeige>...

  • Seite 15: Einstellen Des Abs Nullpunkts

    1.2.3 Einstellen des ABS Nullpunkts Tabelle 1-4 Bedienschritt Tastenaktion Anzeige 1 Bereiten Messung absoluten Nullpunkts vor. Bewegen Sie den Taster zu Punkt (a) in der Nähe der oberen Fläche der Meßplatte. <Bedienerführungsanzeige> Taster Setzen Sie den Taster und ABS origin Meßplatte 2 Stellen Sie den Nullpunkt ein.

  • Seite 16: Grundlegende Messungen

    Grundlegende Messungen Dieses Kapitel enthält Lektionen, in denen Sie die grundlegenden Meßverfahren in Verbindung mit Linear Height unter Verwendung des Modellwerkstücks lernen. 2.1 Höhenmessungen [Lernziel] Messen einer Höhe unter Verwendung der Modellwerkstücks. [Bedienschritte] 1) Messen der Höhe der nach oben gerichteten Fläche (Z1). 2) Messen der Höhe der nach unten gerichteten Fläche (Z2).

  • Seite 17: Messen Der Höhe Der Nach Oben Gerichteten Fläche (Z1)

    2.1.1 Messen der Höhe der nach oben gerichteten Fläche (Z1) Tabelle 2-1 Bedienschritt Tastenaktion Anzeige 1 Bereiten Sie das Meßgerät vor. Stellen Sie das Modellwerkstück auf die Meßplatte, wie nachfolgend abgebildet. (Z1) <Bedienerführungsanzeige> Messung mit [Messbefehl] Taste. [INFO]: Hilfe erscheint 2 Bereiten Sie die Messung an der nach oben gerichteten Fläche vor.

  • Seite 18: Messen Der Höhe Der Nach Unten Gerichteten Fläche (Z2)

    2. Grundlegende Messungen 2.1.2 Messen der Höhe der nach unten gerichteten Fläche (Z2) Tabelle 2-2 Bedienschritt Tastenaktion Anzeige 1 Bereiten Sie das Meßgerät vor. Stellen Sie das Modellwerkstück auf die Meßplatte, wie nachfolgend abgebildet. <Bedienerführungsanzeige> (Z2) Messung mit [Messbefehl] Taste. [INFO]: Hilfe erscheint 2 Bereiten Sie die Messung an der nach unten gerichteten Fläche vor.

  • Seite 19: Durchmessermessungen

    2.2 Durchmessermessungen [Lernziel] Messen der Durchmesser einer Bohrung und einer Welle unter Verwendung der Modellwerkstücks. [Bedienschritte] 1) Messen des Durchmessers der Bohrung (A). 2) Messen des Durchmessers der Welle (B). Ø20 Ø40 Abb. 2-2 Linear Height zunächst vorbereiten (siehe Abschnitt 1.2 “Vorbereitung”). Nr.

  • Seite 20: Messen Des Durchmessers Der Bohrung (A)

    2. Grundlegende Messungen 2.2.1 Messen des Durchmessers der Bohrung (A) Tabelle 2-3 Bedienschritt Tastenaktion Anzeige 1 Bereiten Sie das Meßgerät vor. Stellen Sie das Modellwerkstück auf die Meßplatte, wie nachfolgend abgebildet. <Bedienerführungsanzeige> Messung mit [Messbefehl] Taste. [INFO]: Hilfe erscheint 2 Bereiten Sie die Messung an der unteren Seite vor.
  • Seite 21 Tabelle 2-4 Bedienschritt Tastenaktion Anzeige 5 Führen Abtastung (den Scanvorgang) der unteren Seite durch. Bewegen Sie den Gegenstand oder das Hauptgerät, so daß an der unteren Seite (von b nach c) der Bohrung (A) eine Messung durchgeführt wird. Taster Ende Messung ertönt akustisches Signal.

  • Seite 22: Messen Des Durchmessers Der Welle (B)

    2. Grundlegende Messungen Tabelle 2-5 Bedienschritt Tastenaktion Anzeige 8 Das Ergebnis wird angezeigt. Mittelpunktkoordinate Durchmesser (D) der Bohrung (A) werden nach den Messungen ermittelt. 2.2.2 Messen des Durchmessers der Welle (B) Tabelle 2-6 Bedienschritt Tastenaktion Anzeige 1 Bereiten Sie das Meßgerät vor. Stellen Sie das Modellwerkstück auf die Meßplatte, wie nachfolgend abgebildet.
  • Seite 23 Tabelle 2-7 Bedienschritt Tastenaktion Anzeige 4 Messen Sie den Abtastanfangspunkt an der unteren Seite. Der Taster bewegt sich nach oben, um die untere Seite (b) der Welle (B) zu berühren. Anschließend ertönt ein akustisches Signal. Taster 5 Führen Sie den Scanvorgang an der unteren Seite durch.
  • Seite 24 2. Grundlegende Messungen Tabelle 2-8 Bedienschritt Tastenaktion Anzeige 8 Messen Sie den Abtastanfangspunkt an der oberen Seite. Der Taster bewegt sich nach unten, um die obere Seite (e) der Welle (B) zu berühren. Anschließend ertönt ein akustisches Signal. Taster 9 Führen Sie den Scanvorgang an der oberen Seite durch.

  • Seite 25: Breitenmessungen

    2.3 Breitenmessungen [Lernziel] Messen der Breite unter Verwendung des Modellwerkstücks. [Bedienschritte] 1) Messen der Breite der Vertiefung (W1). 2) Messen der Breite des Vorsprungs (W2). (W2) (W1) Abb. 2-3 Linear Height zunächst vorbereiten (siehe Abschnitt 1.2 “Vorbereitung”). 2-10 Nr. 99MBH033D...

  • Seite 26: Messen Der Breite Der Vertiefung (W1)

    2. Grundlegende Messungen 2.3.1 Messen der Breite der Vertiefung (W1) Tabelle 2-9 Bedienschritt Tastenaktion Anzeige 1 Bereiten Sie das Meßgerät vor. Stellen Sie das Modellwerkstück auf die Meßplatte, wie nachfolgend abgebildet. <Bedienerführungsanzeige> Messung mit [Messbefehl] Taste. [INFO]: Hilfe erscheint (W1) 2 Bereiten Sie die Messung an der unteren Seite vor.

  • Seite 27: Messen Der Breite Des Vorsprungs (W2)

    Tabelle 2-10 Bedienschritt Tastenaktion Anzeige 5 Messen Sie den Punkt an der oberen Seite. Der Taster bewegt sich nach oben, und der Meßpunkt wird übernommen. Anschließend ertönt ein akustisches Signal. Taster 6 Das Ergebnis wird angezeigt. Die Mittelpunktkoordinate (Z) und die Breite (W) der Vertiefung (W1) werden nach den Messungen ermittelt.
  • Seite 28 2. Grundlegende Messungen Tabelle 2-12 Bedienschritt Tastenaktion Anzeige 2 Bereiten Sie die Messung an der unteren Seite vor. Bewegen Sie den Taster zu Punkt (a) in der Nähe der Meßpunkts an der unteren Seite des Vorsprungs (W2). Taster 3 Starten Sie die Messung der Breite (außen).
  • Seite 29 Tabelle 2-13 Bedienschritt Tastenaktion Anzeige 7 Messen Sie den Punkt an der oberen Seite. Der Taster bewegt sich nach unten, und der Meßpunkt wird übernommen. Anschließend ertönt ein akustisches Signal. Taster 8 Das Ergebnis wird angezeigt. Die Mittelpunktkoordinate (Z) und die Breite (W) des Vorsprungs (W2) werden nach den Messungen ermittelt.

  • Seite 30: Löschen Aller Meßergebnisse

    2. Grundlegende Messungen 2.4 Löschen aller Meßergebnisse [Lernziel] Beim Starten eines Meßbefehls werden den Ergebnissen automatisch Nummern von #001 bis #100 zugeordnet. Wird eine neue Messung vorgenommen, können die von einer vorherigen Messung stammenden Ergebnisse zu Verwirrungen führen. Ziel dieser Lektion ist es daher, alle zuvor ermittelten Meßergebnisse zu löschen.

  • Seite 31: Berechnen Von Abständen

    2.5 Berechnen von Abständen [Lernziel] Messen der Durchmesser einer Bohrung und einer Welle und Ermitteln des Abstands zwischen deren Mittelpunkten. [Bedienschritte] 1) Löschen aller Meßergebnisse (siehe Abschnitt 2.4). 2) Messen der Bohrung (A) und der Welle (B). 3) Ermitteln des Abstands (W3) zwischen dem Mittelpunkt der Bohrung (A) und dem Mittelpunkt der Welle (B).

  • Seite 32: Messen Der Bohrung (A) Und Der Welle (B)

    2. Grundlegende Messungen 2.5.1 Messen der Bohrung (A) und der Welle (B) Tabelle 2-15 Bedienschritt Tastenaktion Anzeige 1 Bereiten Sie das Meßgerät vor. Stellen Sie das Modellwerkstück auf die Meßplatte, wie nachfolgend abgebildet. <Bedienerführungsanzeige> (W3) Messung mit [Messbefehl] Taste. [INFO]: Hilfe erscheint 2 Bereiten Sie die Messung der Bohrung (A) vor.

  • Seite 33: Berechnen Des Abstands (W3) Zwischen Dem Mittelpunkt Der Bohrung (A) Und Dem Mittelpunkt Der Welle (B)

    Tabelle 2-16 Bedienschritt Tastenaktion Anzeige 3 Bereiten Sie die Messung der Welle (B) vor. Bewegen Sie den Taster zu Punkt (a) in der Nähe des Meßanfangspunkts der Welle (B). Taster Nähere Informationen zum übrigen Teil des Meßverfahrens finden Sie in Abschnitt 2.2.2 “Messen des Durchmessers der Welle (B)”.
  • Seite 34 2. Grundlegende Messungen Tabelle 2-18 Bedienschritt Tastenaktion Anzeige 4 Wählen Sie das zweite Element aus. Mit den Tasten können Sie den Cursor zur Ergebnisnummer #002 für die Welle (B) bewegen. 5 Geben Sie das zweite Element ein. Drücken Sie die -Taste.

  • Seite 35: Abstandsmessung

    2.6 Abstandsmessung [Lernziel] Ermitteln des Abstandes entlang der Höhe zwischen der aktuellen Meßposition und der vorherigen Meßposition. [Bedienschritte] 1) Löschen Sie alle Meßergebnisse (siehe Abschnitt 2.4). 2) Schalten Sie die Abstandsmeßfunktion EIN. 3) Messen Sie die erste Fläch (Z1), um den Abstand (ZP1) zu bestimmen. 4) Messen Sie die zweite und die dritte Fläche (Z2 &...

  • Seite 36: Abstandsmeßfunktion Einschalten

    2. Grundlegende Messungen 2.6.1 Abstandsmeßfunktion einschalten Tabelle 2-19 Bedienschritt Tastenaktion Anzeige 1 Prüfen Sie die Meßachse. Prüfen Sie, ob “1D(Z)” ( ) als Messachse eingestellt ist. Falls nicht, betätigen Sie die Taste , damit ”1D(Z)” angezeigt wird. 2 Einstellen des Abstandsmeßmodus (Schritt 1).

  • Seite 37: Messung Der Ersten Fläche (Z1), Um Den Abstand (Zp1) Zu Bestimmen

    2.6.2 Messung der ersten Fläche (Z1), um den Abstand (ZP1) zu bestimmen Tabelle 2-20 Bedienschritt Tastenaktion Anzeige 1 Vorbereitung des Werkstücks Stellen Sie das Modellwerkstück auf die Meßplatte, wie nachfolgend abgebildet. <Bedienerführungsanzeige> Messung mit [Messbefehl] Taste. [INFO]: Hilfe erscheint. (Z1) 2 Bereiten Sie die Messung an der nach oben gerichteten Fläche vor.

  • Seite 38: Messung Der Zweiten Und Der Dritten Fläche (Z2 & Z3), Um Die Abstände

    2. Grundlegende Messungen Tabelle 2-20 Bedienschritt Tastenaktion Anzeige 5 Das Ergebnis wird angezeigt. Der Abstand (ZP) vom Nullpunkt zur Fläche (Z1) wird nach der Messung ermittelt. Nullpunkt (Z1) 2.6.3 Messung der zweiten und der dritten Fläche (Z2 & Z3), um die Abstände (ZP2 &...
  • Seite 39 Tabelle 2-21 Bedienschritt Tastenaktion Anzeige 3 Messung der zweiten Fläche Der Taster bewegt sich nach unten, und der Messpunkt (b) wird übernommen. Anschließend ertönt ein akustisches Signal. Taster (Z2) 4 Das Ergebnis wird angezeigt. Der Abstand (ZP) von der ersten Fläche (Z1) zur zweiten Fläche (Z2) wird nach der Messung ermittelt.

  • Seite 40: Wechsel Vom Abstandsmeßmodus Zum Normalen Höhenmeßmodus

    2. Grundlegende Messungen Tabelle 2-21 Bedienschritt Tastenaktion Anzeige 6 Das Ergebnis wird angezeigt. Der Abstand (ZP) von der zweiten Fläche (Z2) zur dritten Fläche (Z3) wird nach der Messung ermittelt. (Z3) (Z2) 2.6.4 Wechsel vom Abstandsmeßmodus zum normalen Höhenmeßmodus Tabelle 2-22 Bedienschritt Tastenaktion Anzeige...
  • Seite 41 NOTIZEN 2-26 Nr. 99MBH033D...

  • Seite 42: Angewandte Messungen

    Angewandte Messungen Dieses Kapitel enthält Lektionen, in denen Sie die angewandten Meßverfahren in Verbindung mit Linear Height unter Verwendung des Modellwerkstücks lernen. 3.1 Durchführen der Toleranzbewertung [Lernziel] Vergleichen der Meßergebnisse mit Nennmaßen. [Bedienschritte] 1) Aktivieren der Toleranzbewertungsfunktion. 2) Durchführen der Toleranzbewertung nach den Messungen. 3) Deaktivieren der Toleranzbewertungsfunktion.

  • Seite 43: Aktivieren Der Toleranzbewertungsfunktion

    • Es gibt drei verschiedene Modi (Typ 1 bis 3), in denen die Toleranzbewertungsfunktion aktiviert ist. Wählen Sie je nach Anzahl der Werkstücke und Anzahl der Meßpunkte je Werkstück den geeigneten Modus aus. Genauere Informationen hierzu finden Sie in Abschnitt 7.1 „Toleranzbewertungsfunktion“ im „LH-600E/EG Software-Handbuch“. 3.1.1 Aktivieren der Toleranzbewertungsfunktion Tabelle 3-1...

  • Seite 44: Durchführen Der Toleranzbewertung Nach Den Messungen

    3. Angewandte Messungen 3.1.2 Durchführen der Toleranzbewertung nach den Messungen Tabelle 3-2 Bedienschritt Tastenaktion Displayanzeige 1 Bereiten Sie das Meßgerät vor. Stellen Sie das Modellwerkstück auf die Meßplatte, wie nachfolgend abgebildet. (Z1) <Bedienerführungsanzeige> Messung mit [Messbefehl] Taste. [INFO]: Hilfe erscheint 2 Bereiten Sie die Messung an der nach oben gerichteten Fläche vor.
  • Seite 45 Tabelle 3-3 Bedienschritt Tastenaktion Displayanzeige 5 Ändern Sie die Bewertungsparameter. Geben folgenden Bewertungsparameter in der angegebenen Reihenfolge, jeweils durch Kommata voneinander getrennt, ein: untere Toleranz, obere Toleranz, Nennmaß. anfänglichen Einstellungen dieser Parameter entsprechen zuvor verwendeten Werten (untere Toleranz, obere Toleranz und der gerundete Meßwert, der in Schritt 4 als Nennwert ermittelt wurde).

  • Seite 46: Deaktivieren Der Toleranzbewertungsfunktion

    3. Angewandte Messungen 3.1.3 Deaktivieren der Toleranzbewertungsfunktion Tabelle 3-4 Bedienschritt Tastenaktion Displayanzeige 1 Deaktivieren Sie die <Bedienerführungsanzeige> Toleranzbewertungsfunktion (Schritt 1). Messung mit [Messbefehl] Taste. [INFO]: Hilfe erscheint Drücken Sie die -Taste. 2 Deaktivieren Sie die Toleranzbewertungsfunktion (Schritt 2). Wählen Sie das Symbol aus.

  • Seite 47: Berechnen Des Teilkreises Im 2D-Meßmodus

    3.2 Berechnen des Teilkreises im 2D-Meßmodus [Lernziel] Mit Linear Height können zweidimensionale Elemente gemessen werden. Dies erfolgt durch Drehen des Werkstücks um 90 Grad, um dessen Höhe entlang zweier Achsen (Z-Achse und X-Achse) zu messen. Diese beiden Messungen werden anschließend zu einer ZX-Ebene zusammengefaßt. In dieser Lektion wird das Modellwerkstück zur zweidimensionalen Messung eines Teilkreises verwendet.

  • Seite 48: Messen Der Bohrung (A) Sowie Der Bohrungen (C) Bis (F) Entlang Der Z-Achse

    3. Angewandte Messungen 3.2.1 Messen der Bohrung (A) sowie der Bohrungen (C) bis (F) entlang der Z-Achse Tabelle 3-5 Bedienschritt Tastenaktion Displayanzeige 1 Bereiten Sie die Messungen entlang der Z-Achse vor. Stellen Sie das Modellwerkstück auf die Meßplatte, wie nachfolgend abgebildet. <Bedienerführungsanzeige>...
  • Seite 49 Tabelle 3-6 Bedienschritt Tastenaktion Displayanzeige 5 Bereiten Sie die Messung der Bohrung (C) vor. Bewegen Sie den Taster in die Nähe des Meßanfangspunkts der Bohrung (C). Nähere Informationen zum übrigen Teil des Meßverfahrens finden Sie in Abschnitt 2.2.1 „Messen des Durchmessers der Bohrung (A)“. Das Ergebnis der Messung der Bohrung (C) wird angezeigt.

  • Seite 50: Messen Der Bohrung (A) Sowie Der Bohrungen (C) Bis (F) Entlang Der X-Achse

    3. Angewandte Messungen 3.2.2 Messen der Bohrung (A) sowie der Bohrungen (C) bis (F) entlang der X- Achse Tabelle 3-7 Bedienschritt Tastenaktion Displayanzeige 1 Bereiten Sie die Messung entlang der X- Achse vor. Drehen Sie das Modellwerkstück um 90 Grad gegen den Uhrzeigersinn, wie unten abgebildet.
  • Seite 51 Tabelle 3-8 Bedienschritt Tastenaktion Displayanzeige 5 Bereiten Sie die Messung der Bohrung (A) vor. Bewegen Sie den Taster in die Nähe des Meßanfangspunkts der Bohrung (A). Taster Nähere Informationen zum übrigen Teil des Meßverfahrens finden Sie in Abschnitt 2.2.1 „Messen des Durchmessers der Bohrung (A)“.

  • Seite 52: Einstellen Der Bohrung (A) Als 2D-Nullpunkt

    3. Angewandte Messungen Tabelle 3-9 Bedienschritt Tastenaktion Displayanzeige 8 Bereiten Sie die Messung der Bohrung (E) vor. Bewegen Sie den Taster in die Nähe des Meßanfangspunkts der Bohrung (E). Nähere Informationen zum übrigen Teil des Meßverfahrens finden Sie in Abschnitt 2.2.1 „Messen des Durchmessers der Bohrung (A)“.

  • Seite 53: Ermitteln Des Teilkreises (G) Auf Basis Der Bohrungen (C) Bis (F)

    Tabelle 3-11 Bedienschritt Tastenaktion Displayanzeige 4 Stellen Sie die 2D-Koordinate ein. Drücken Sie die -Taste. 5 Stellen Sie den 2D-Nullpunkt ein. Wählen Sie das Symbol aus. 6 Wählen Sie ein Element aus. Eine Liste der gemessenen Elemente wird angezeigt. Mit den Tasten können Cursor Ergebnisnummer #001 für die Bohrung (A)
  • Seite 54 3. Angewandte Messungen Tabelle 3-13 Bedienschritt Tastenaktion Displayanzeige 3 Wählen Sie das erste Element aus. Eine Liste der gemessenen Elemente wird angezeigt. Mit den Tasten können Cursor Ergebnisnummer #002 für die Bohrung (C) bewegen. 4 Geben Sie das erste Element ein. Drücken Sie die -Taste.
  • Seite 55 NOTIZEN 3-14 Nr. 99MBH033D...

  • Seite 56: Drucken

    Drucken Dieses Kapitel beschreibt die Druckereinstellung und den Ausdruck der Messergebnisse. 4.1 Druckereinstellung Tabelle 4-1 Bedienschritt Tastenaktion Anzeige 1 Wählen Sie das <Bedienerführungsanzeige> Menü ”KONFIGURATION”. Messung mit [Messbefehl] Taste. [INFO]: Hilfe erscheint Drücken Sie die Taste. 2 Wählen Sie das Menü ”Geraet”. Wählen Sie ”Geraet”.

  • Seite 57: Automatisches Drucken

    Tabelle 4-1 Bedienschritt Tastenaktion Anzeige 6 Die Einstellung ist beendet. Drücken Sie die Taste zweimal, um zum Meßbildschirm zurückzukehren. 4.2 Automatisches Drucken Wenn die Funktion zum automatischen Drucken bereits bei der Systemkonfiguration eingestellt wurde, werden die Ergebnisse der ausgeführten Befehle automatisch ausgedruckt.

  • Seite 58: Manuelles Drucken

    Ergebnisliste ausgewählt wird, so daß es wieder auf dem Bildschirm angezeigt wird. HINWEIS •Meßergebnisse, für die keine Ausgabeoptionen eingestellt wurden, werden nicht gedruckt (siehe Abschnitt 6.1.8 ”Auswahl der Ausgabeoptionen” im ”LH-600E/EG Software-Handbuch”). 4.3.1 Ausdruck des angezeigten Ergebnisses unmittelbar nach der Messung...

  • Seite 59: Drucken Eines Aus Der Ergebnisliste Ausgewählten Ergebnisses

    4.3.2 Drucken eines aus der Ergebnisliste ausgewählten Ergebnisses Tabelle 4-4 Bedienschritt Tastenaktion Anzeige 1 Anzeige der Informationsarten <Bedienerführungsanzeige> Messung mit [Messbefehl] Taste. Drücken Sie die Taste. [INFO]: Hilfe erscheint 2 Wählen Sie die Ergebnisliste. Wählen Sie ”Liste der Messergebnisse”. 3 Wählen Sie ein Ergebnis. Eine Liste der Meßergebnisse wird angezeigt.Drücken Sie die Tasten , um den Cursor auf die gewünschte...

  • Seite 60: Stapeldruck

    Führen Sie Schritt 4 dreimal durch. (Nicht obligatorisch.) 6 Die Kommentare und die Meßergebnisse aus der Liste werden ausgedruckt. HINWEIS • Meßergebnisse, für die keine Ausgabeoptionen gewählt wurden, werden nicht gedruckt (siehe Abschnitt 6.1.8 ”Auswahl der Ausgabeoptionen” im ”LH-600E/EG Software- Handbuch”). No. 99MBH033D...
  • Seite 61 NOTIZEN No. 99MBH033D...

  • Seite 62: Datenausgabe Über Rs-232C Interface

    Datenausgabe über RS-232C Interface Dieses Kapitel enthält Übungen zur Einstellung und Vorgehensweise bei der Ausgabe von Meßergebnissen an ein externes Gerät, wie einen PC. 5.1 Einstellung des RS-232C Interface Table 5-1 Bedienschritt Tastenaktion Anzeige 1 Wählen Sie das <Bedienerführungsanzeige> Menü ”KONFIGURATION”. Messung mit [Messbefehl] Taste.

  • Seite 63: Automatische Ausgabe

    Drücken Sie die Taste zweimal, um zum Meßbildschirm zurückzukehren. •Die Einstellungen für die Baudrate und die Kommunikationsbedingungen des RS-232C Interface sollten die gleichen sein, wie bei dem an das LH-600E/EG angeschlossene Gerät (z. B. PC). 5.2 Automatische Ausgabe Wenn bereits...
  • Seite 64 5. Datenausgabe über RS-232C Interface Tabelle 5-2 Bedienschritt Tastenaktion Anzeige 3 Wählen Sie das Menü ”RS-232C Ausgang”. Wählen Sie ”RS-232C Ausgang”. 4 Stellen Sie ”Automatisch” ein. Wählen Sie ”Automatisch”. 5 Wählen Sie das Menü ”RS-232C Format”. Wählen Sie ”RS-232C Format”. 6 Stellen Sie das Ausgangsdatenformat ein.

  • Seite 65: Manuelle Ausgabe

    über das RS-232C Interface ausgeben. HINWEIS •Meßergebnisse, für die keine Ausgabeoptionen eingestellt wurden, werden nicht über RS-232C Interface ausgegeben (siehe Abschnitt 6.1.8 ”Auswahl der Ausgabeoptionen” im ”LH-600E/EG Software-Handbuch”). 5.3.1 Ausgabe eines angezeigten Ergebnisses unmittelbar nach der Messung Tabelle 5-3 Bedienschritt...

  • Seite 66: Ausgabe Eines Aus Der Ergebnisliste Ausgewählten Meßergebnisses

    5. Datenausgabe über RS-232C Interface Tabelle 5-3 Bedienschritt Tastenaktion Anzeige 6 Ausgabe des Ergebnisses Drücken Sie nach Ausführung eines Befehls Taste. 7 Das angezeigte Meßergebnis wird im ausgewählten Ausgabedatenformat über das RS-232C Interface ausgegeben. 5.3.2 Ausgabe eines aus der Ergebnisliste ausgewählten Meßergebnisses Tabelle 5-4 Bedienschritt Tastenaktion...
  • Seite 67 Tabelle 5-4 Bedienschritt Tastenaktion Anzeige 7 Das angezeigte Meßergebnis wird im gewählten Ausgabedatenformat über das RS-232C Interface ausgegeben. •Um alle in der Liste angezeigten Meßergebnisse über das RS-232C Interface ausgeben zu lassen, drücken Sie die Taste im Bildschirm der Ergebnisliste. No.
  • Seite 68 Mitutoyo Corporation 20-1, Sakado 1-chome, Takatsu-ku, Kawasaki-shi, Kanagawa 213-8533, Japonya Tel: (+81) 0 44 813 -8230 FAKS: (+81) 0 44 813 -8231 Ana sayfa: http://www.mitutoyo.co.jp/global.html...
