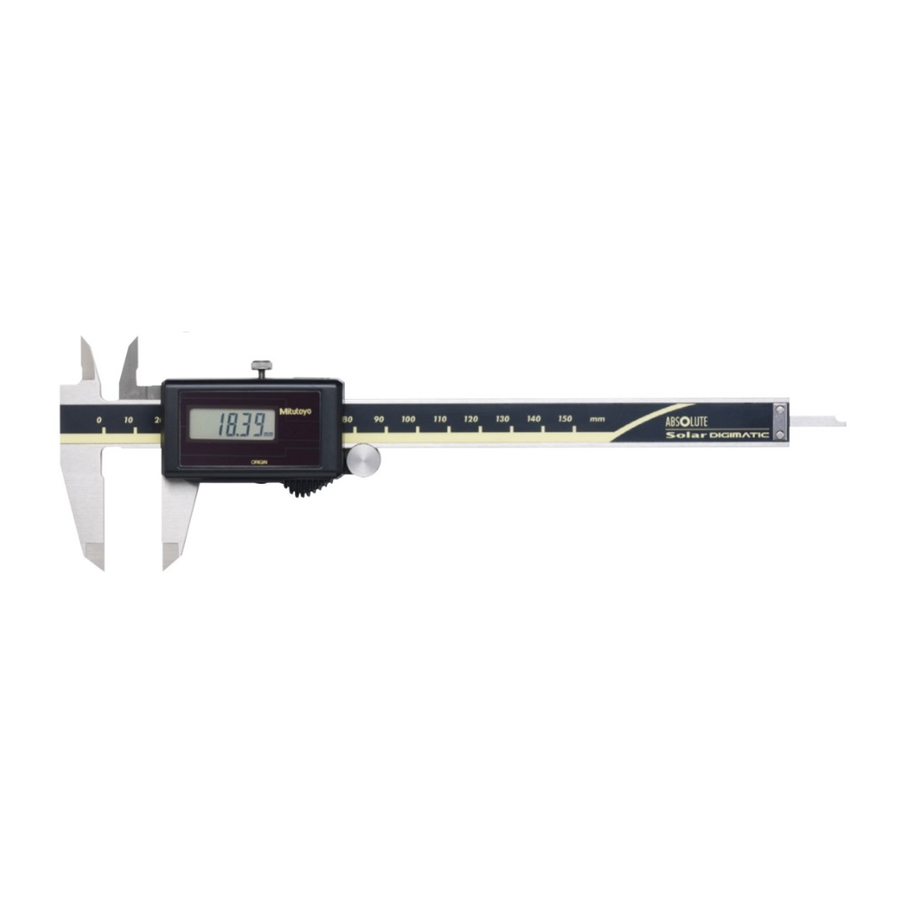

ABS Digimatic Messschieber
Bedienungsanleitung
Veröffentlichungsdatum: 1. Juli 2021 (1)
Sicherheitsvorkehrungen
Um die Sicherheit des Anwenders zu gewährleisten, das Gerät unter Befolgung der in vorliegender
Bedienungsanleitung aufgeführten Anweisungen, Funktionen und Spezifikationen bedienen. Eine
nicht bestimmungsgemäße Verwendung kann die Sicherheit beeinträchtigen.
WARNUNG
• Batterien stets außerhalb der Reichweite von Kindern aufbewahren und bei Verschlucken sofort
einen Arzt aufsuchen.
• Batterien auf keinen Fall kurzschließen, zerlegen, deformieren, starker Erhitzung oder Flammen
aussetzen.
• Bei Augenkontakt mit der alkalischen Batterieflüssigkeit auf der Stelle mit reichlich klarem Wasser
ausspülen und einen Arzt konsultieren. Bei Flüssigkeitskontakt mit der Haut oder der Kleidung,
sofort mit reichlich klarem Wasser abspülen. Kleidung umgehend wechseln.
• Werkstück nicht messen, wenn es sich dreht. Es besteht Verletzungsgefahr durch Einklemmen im
Gerät, usw.
VORSICHT
• Die äußeren und inneren Messschenkel dieses Messschiebers sind scharfkantig. Stets mit
großer Vorsicht handhaben, um Verletzungen zu vermeiden.
■
Konventionen und Formulierungen, um auf untersagte und vorgeschriebene
Aktionen hinzuweisen
Bedeutung
1
Modell und Artikelnummer ......................2
2
3
4
Produktanwendungen ..............................4
5
Grundanwendung .....................................4
6
7
8
In/mm-Umrechnung ..................................6
Nr. 99MAD027D
9
INC-Modus und ABS-Modus ...................6
Weist auf eine unmittelbar drohende Gefahr hin, die bei Nichtvermeidung zu schweren
Verletzungen oder zum Tod führen kann.
Weist auf eine mögliche Gefährdungssituation hin, die bei Nichtvermeidung leichte oder
mittelschwere Verletzungen verursachen kann.
Enthält konkrete Informationen
zu untersagten Aktionen.
10 Messverfahren...........................................6
11
13 Technische Daten .....................................9
14 Standardzubehör ......................................9
15 Sonderzubehör ....................................... 10
16 Ausgabespezifikationen ........................ 10
Enthält konkrete Informationen zu
vorgeschriebenen Handlungen.
Fehler und Gegenmaßnahmen ................9
Gebrauch ...................................................9
