Mitutoyo ABS DIGIMATIC ID-CX Bedienungsanleitung

Bedienungsanleitung

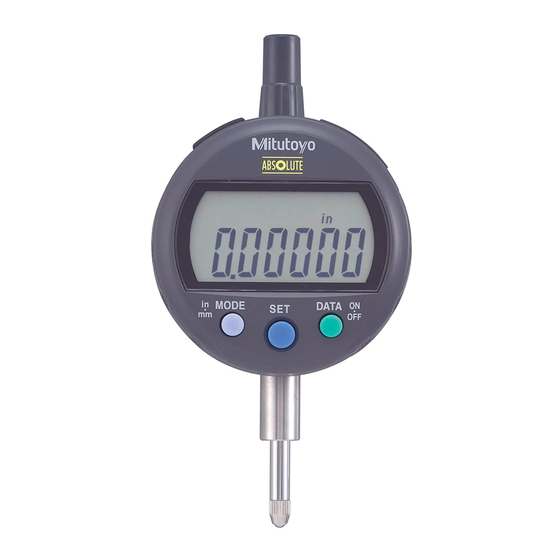

ABS DIGIMATIC Messuhr ID-CX
Sicherheitshinweise für den Betrieb
Um die Sicherheit des Anwenders zu gewährleisten, das Gerät unter Befolgung der in
vorliegender Bedienungsanleitung aufgeführten Anweisungen, Funktionen und
Spezifikationen bedienen.
Eine nicht bestimmungsgemäße Verwendung kann die Sicherheit beeinträchtigen.
WARNUNG
• Batterien stets außerhalb der Reichweite von Kindern aufbewahren. Bei Verschlucken
sofort einen Arzt aufsuchen.
• Batterien auf keinen Fall kurzschließen, zerlegen, deformieren, stark erhitzen oder
Flammen aussetzen.
• Augen bei Kontakt mit der alkalischen Batterieflüssigkeit auf der Stelle mit sauberem
Wasser ausspülen und einen Arzt aufsuchen. Wenn alkalische Batterieflüssigkeit in
Kontakt mit der Haut kommt, spülen Sie den der Säure ausgesetzten Bereich gründlich
mit sauberem Wasser ab.
ACHTUNG
Unter keinen Umständen versuchen, die Primärbatterie aufzuladen. Beim Einlegen
unbedingt darauf achten, die positive und negative Polarität nicht zu vertauschen.
Unsachgemäße Handhabung oder nicht korrektes Einlegen der Batterie kann dazu
führen, dass die Batterie explodiert oder ausläuft und schwere Körperverletzungen oder
Fehlfunktionen verursacht.
HINWEIS
• Gerät weder zerlegen noch verändern. Dies kann zu Schäden führen.
• Produkt nicht an Orten benutzen oder lagern, die plötzlichen Temperaturschwankungen
ausgesetzt sind. Temperatur des Messgeräts vor dem Einsatz an Umgebungstemperatur
anpassen lassen.
• Produkt nicht an Orten mit hoher Luftfeuchtigkeit oder viel Staub lagern. Außerdem
nicht an Orten betreiben, die Wasser- oder Kühlmittelspritzern ausgesetzt sind.
• Keine übermäßige Kraft anwenden und keinen plötzlichen Stößen, wie z. B. durch
Falllen lassen, aussetzen.
• Vor dem Messen unbedingt Referenzpunkt einstellen.
• Vor und nach Gebrauch Staub, Späne usw. entfernen.
• Nicht mit elektrischem Stift beschriften. Dies kann zu Schäden führen.
• Tasten nicht mit einem spitzen Gegenstand (z. B. Schraubendreher oder Kugelschreiber)
betätigen.
• Beim Messen Belastungen in vertikaler Richtung zur Spindel und Verwindungen
derselben vermeiden.
• Dieses Messgerät wird ohne eingelegte Batterie geliefert. Vor Inbetriebnahme Batterie
einsetzen.
• Die mitgelieferte Batterie wurde zur Funktions- und Leistungsprüfung des Messgeräts
benutzt. Daher wird die angegebene Lebensdauer eventuell nicht erreicht.
• Beim Entsorgen der Batterien sind die örtlichen Gesetze und Vorschriften usw. zu
beachten.
• Fehlfunktionen oder Schäden aufgrund leerer Batterien usw. werden von der Garantie
nicht gedeckt.
• In Umgebungen, die starken Temperaturschwankungen ausgesetzt sind, können aufgrund
der Wärmeausdehnung der Komponenten und Halterungen leicht Messfehler auftreten.
Produkt daher an Orten mit möglichst geringen Temperaturschwankungen verwenden.
Bevor das Gerät an einem Ort mit einer anderen Umgebungstemperatur eingesetzt wird,
warten Sie bis es sich an die neue Temperatur angepasst hat.

Inhaltsverzeichnis

1. Bezeichnungen und Abmessungen 10. Parameter einstellen ....................... Seite 3
der Komponenten ............................. Seite 1 11. Wartungsmaßnahmen nach
2. Batterie installieren (wechseln) ....... Seite 1 Gebrauch ......................................... Seite 5
3. Aufbau und Vorbereitung für 12. Ausführungen für niedrige
den Einsatz ....................................... Seite 2 Messkraft ........................................ Seite 5
4. Winkel des Displays einstellen ........ Seite 2 13. Fehleranzeigen und Abhilfen .......... Seite 6
5. Ein-/Ausschalten .............................. Seite 2 14. Datenausgabefunktion .................... Seite 6
6. Betriebsmodi .................................... Seite 2 15. Technische Daten ........................... Seite 6
7. Umschaltung zwischen INC- 16. Zubehör (optional) ........................... Seite 7
und ABS-Messung ........................... Seite 2 17. Reparaturen außerhalb des
8. In/mm-Umschaltung......................... Seite 2 Standorts (kostenpflichtig) ....................Seite 7
9. Messmethode ................................... Seite 3
Datum der Veröffentlichung: 1. November 2020
Nr. 99MAH049D2
1. Bezeichnungen und Abmessungen der Komponenten
de
■ ISO-/JIS-Modell
①
0
ø8
-0,009
Maßeinheit: mm
■ AGD-Modell
ø0,43
①
Einheit: in
Dieses Symbol bedeutet American Gage Design (AGD). Mit diesem Symbol gekennzeichnete
Modelle entsprechen den Abmessungen der Messuhren in ASME/AGD 2 und sind austauschbar.
Gilt nur für Modelle mit Suffix E oder T.
① Datenausgang (mit Kappe)
② Schutzkappe
③ Display (LCD)
④ Taste [MODE]/ Taste [MODE in/mm]*
*Für in/mm-Modelle
⑤ Taste [DATA ON/OFF]
⑥ Taste [SET]
⑦ Batteriehalter
*: Modell mit flacher Rückseite; kein Sternchen (*): Modelle mit Rückseite mit Öse und flacher
Rückseite.
Modelle mit Rückseite mit Öse: ID-C112X, MX, CX, CMX, EX, CEX, ID-C1012X, MX, CX,
CMX, EX, CEX
Modelle mit flacher Rückseite: ID-C112XB, MXB, CXB, CMXB, EXB, CEXB, ID-C1012XB,
MXB, CXB, CMXB, EXB, CEXB
ø10,9
② 28,8 20
⑦
③
④
⑤
⑩
⑥
⑪
⑫
M2,5 x 0,45
⑬
7,6*
⑭
1,13
② 3/4
⑦
③
1/4
④
⑤
⑩
⑥
ø3/8 ⑪
ø9,52 mm 0
-0,03
⑫
Nr. 4-48UNF
Gewinde
⑬
0,3
⑭
⑧ Anlifthebelhalterung (links und rechts)
⑨ Rückseite mit Öse
⑩ Flache Rückseite
⑪ Montagebohrung für Drahtabheber
(mit Gummikappe)
⑫ Aufnahmeschaft
⑬ Messbolzen (Spindel)
⑭ Messeinsatz
Mitutoyo Corporation 1-20-1 Sakado, Takatsu-ku, Kawasaki City, Kanagawa 213-8533
■ Display (LCD)
③ ④ ⑤ ⑥
②
⑧
①
⑨
⑬
5
⑫
① Anzeige für Rückwärtszählung
② Funktionssperre
③ Anzeige für niedrige Batteriespannung
④ INC (inkrementeller Messmodus)
⑤ Berechnungsfunktion
⑥ Ergebnis Toleranzbewertung (-NG)
⑦ Ergebnis Toleranzbewertung (OK)
Tastenbedienung
2. Batterie installieren (wechseln)
HINWEIS
⑧
• Nur Silberoxid-Knopfbatterien Typ SR44 (Artikelnr. 938882) verwenden.
• Das Messgerät zeigt möglicherweise einen Fehler oder eine Fehlfunktion an, wenn der
⑨ Batteriehalter nicht korrekt montiert wurde.
• Wird die Messuhr 3 Monate oder länger nicht benutzt, Batterie entfernen und separat aufbewahren,
um eine Beschädigung der Messuhr durch auslaufende Batterieflüssigkeit zu vermeiden.
• Batteriehalter nicht mit spitzem Gegenstand oder übermäßigem Kraftaufwand heraus
hebeln. Er könnte beschädigt werden.
1 2
4
1 Flachen Schraubendreher usw. verwenden, um den Batteriehalter heraus zu hebeln.
2
Um eine neue Batterie einzulegen, zuerst die alte entfernen.
3 Neue Batterie in den Batteriehalter einsetzen und darauf achten, dass das Symbol „+"
in Richtung Display (LCD) zeigt.
4
Batteriehalter einsetzen.
⇨ [------] leuchtet im Display auf.
5 Taste [SET] zweimal drücken.
⇨ Der Messmodus (Absolutwertmessung) startet.
Tipps
• Wenn die Absolutwertmessung auch nach zweimaligem Drücken der Taste [SET] nicht
startet, Batterie heraus nehmen und erneut einsetzen.
• Nach jedem Batteriewechsel müssen alle Einstellungen erneut vorgenommen werden.
⑦ ⑧
⑨ ⑩
⑪
⑧ Ergebnis Toleranzbewertung (+NG)
⑨ Voreinstellwert
⑩ Maßeinheit
⑪ Messwert (um Toleranzbewertung
erweiterte Anzeige)
⑫ Anzeige halten
⑬ Vorzeichen
< 1 s > 2 s
= =
3
SR44 SR44
5
SET
SET
