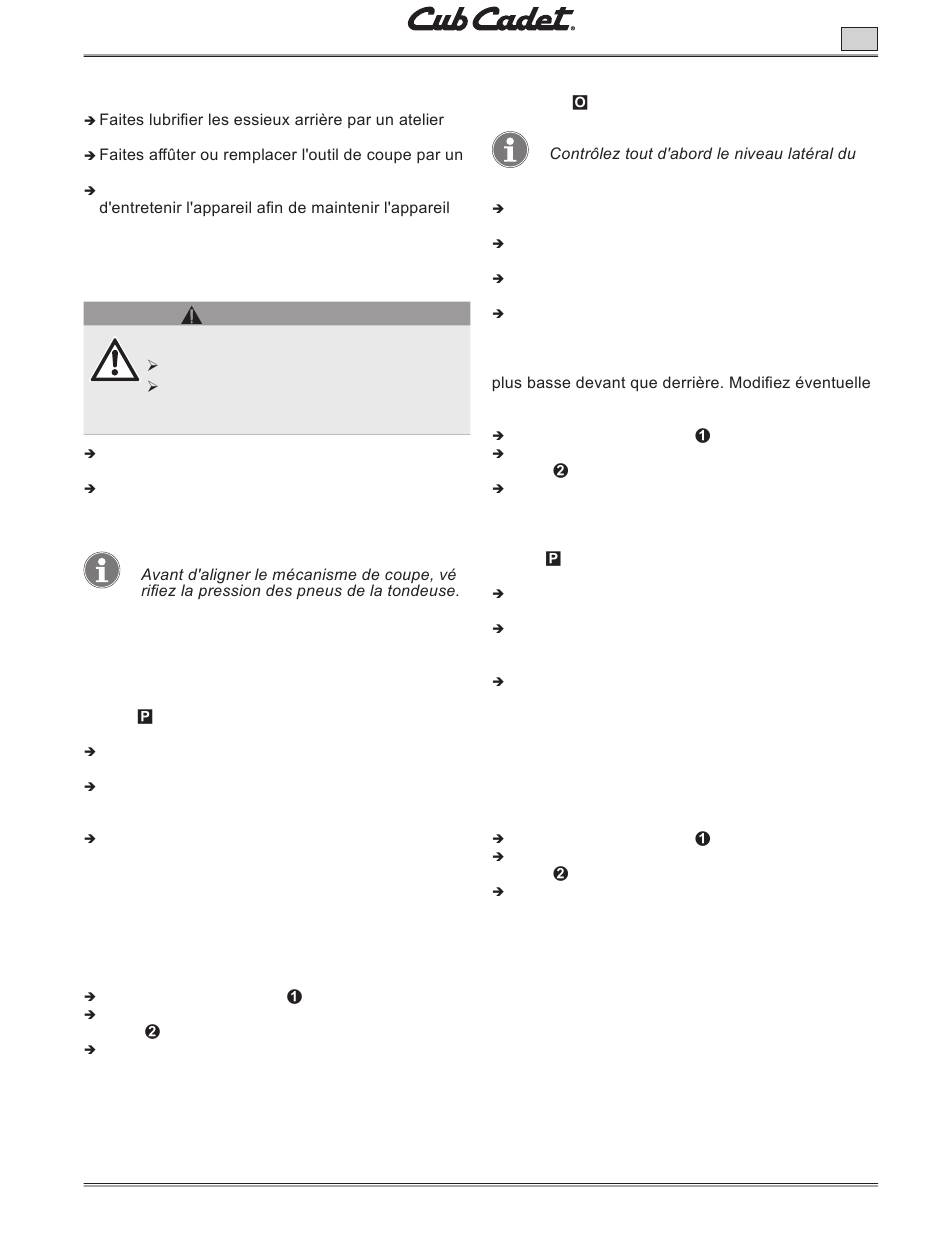

Fonctionnement
Une fois par saison
spécialisé avec une graisse spéciale hydrophobe.
atelier spécialisé.
Demandez à un atelier spécialisé de contrôler et
dans un état irréprochable du point de vue de sa
sécurité d'exploitation.
Réglage du mécanisme de coupe
AVERTISSEMENT !
Danger de blessures
Portez des gants de protection.
Tenez compte du fait que le déplacement
d'une lame de coupe risque d'entraîner
la rotation des autres lames de coupe.
Positionnez l'appareil sur une surface plane et
activez le frein de stationnement.
Veuillez respecter les consignes de sécurité et de
mise en garde relatives aux travaux de mainte-
nance.
Remarque
Si vous avez l'impression que le résultat de tonte est
trop irrégulier, vous avez la possibilité de positionner
le mécanisme de coupe dans le sens latéral.
Réglage du niveau latéral du mécanisme de
coupe
Mettez le mécanisme de coupe en position à
mi-hauteur.
Faites pivoter prudemment les lames de coupe
extérieures transversalement au sens de la
marche.
Mesurez la garde entre le sol et les deux lames
extérieures (entre les extrémités de lame et le
sol).
La distance devrait être la même de chaque côté.
Si nécessaire, vous pouvez régler le niveau correct
de la manière suivante : Procédez au réglage sur
le segment de réglage [A] sur le côté gauche du
mécanisme de coupe :
Dévissez le contre-écrou
Pour régler le niveau, tournez l'écrou de ré-
glage .
Fixez à nouveau le contre-écrou. (Couple de
serrage = 34-40 Nm)
-
.
Mise à niveau du mécanisme de coupe d'avant
en arrière
Remarque
mécanisme de coupe.
Garez l'appareil sur une surface plane et activez
le frein de stationnement.
Mettez le mécanisme de coupe en position à
mi-hauteur.
Tournez prudemment les lames de coupe exté-
rieures parallèlement au sens de la marche.
Mesurez la garde entre le sol et la lame de droite
(entre les extrémités de lame et le sol).
L'extrémité de la lame devrait être d'env. 6 à 9 mm
ment le réglage de l'étrier de maintien avant [A] de
la manière suivante :
Dévissez le contre-écrou
Pour régler le niveau, tournez l'écrou de ré-
glage .
Fixez à nouveau le contre-écrou. (Couple de
serrage = 34-40 Nm)
Réglage de la hauteur du mécanisme de
coupe
Mettez le mécanisme de coupe en position supé-
rieure.
Faites pivoter prudemment les lames de coupe
extérieures transversalement au sens de la
marche.
Mesurez la garde entre le sol et les deux lames
extérieures (entre les extrémités de lame et le
sol).
L'écart par rapport au sol doit être de 10 cm (4").
Vous pouvez éventuellement procéder au réglage
correct de l'écartement. Procédez au réglage sur le
segment de réglage [A] sur le côté gauche et droit
du mécanisme de coupe :
Dévissez le contre-écrou
Pour régler le niveau, tournez l'écrou de ré-
glage .
Fixez à nouveau le contre-écrou (couple de ser-
rage = 34-40 Nm).
