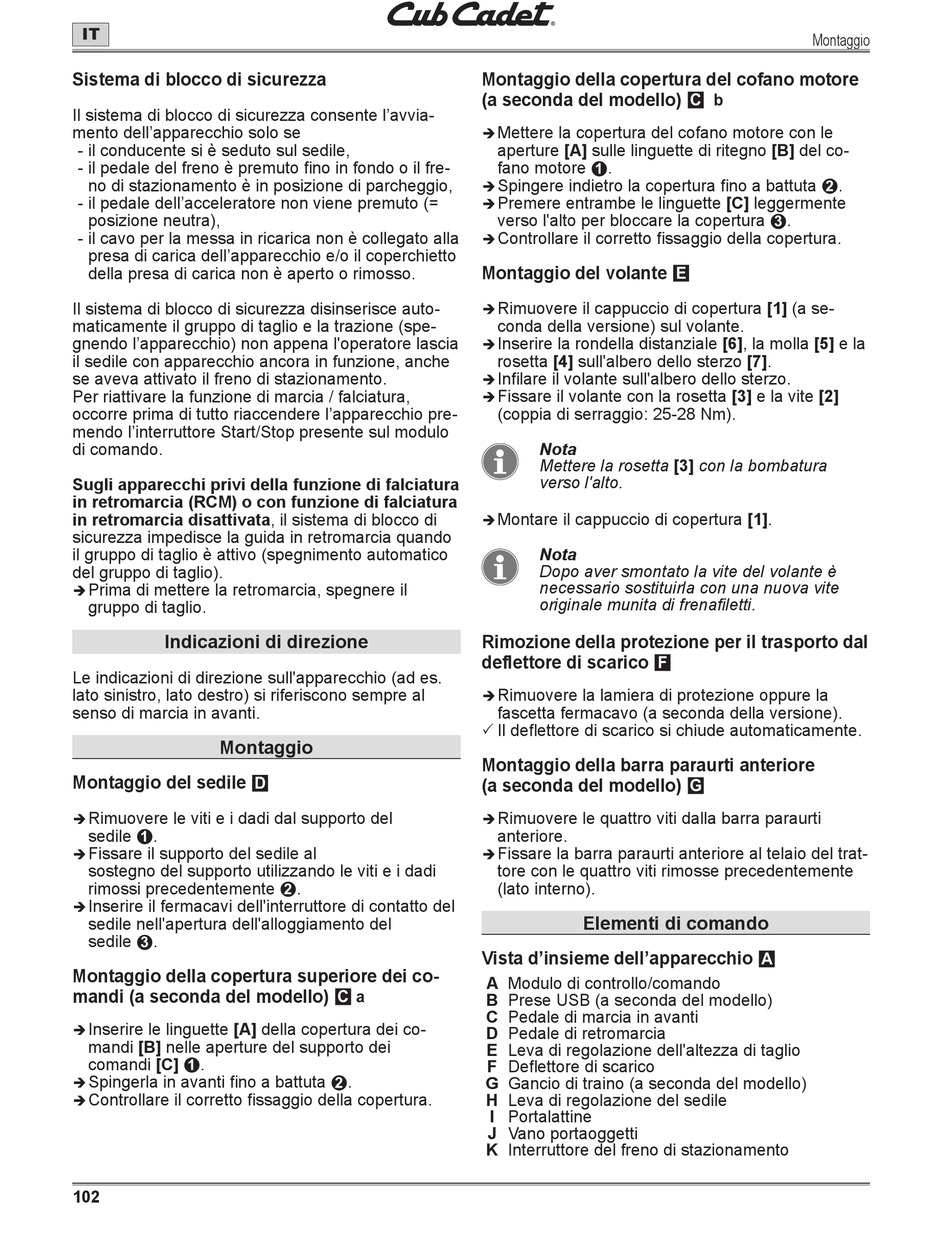

Sistema di blocco di sicurezza
Il sistema di blocco di sicurezza consente l'avvia-
mento dell'apparecchio solo se
- il conducente si è seduto sul sedile,
-
no di stazionamento è in posizione di parcheggio,
- il pedale dell'acceleratore non viene premuto (=
posizione neutra),
- il cavo per la messa in ricarica non è collegato alla
della presa di carica non è aperto o rimosso.
Il sistema di blocco di sicurezza disinserisce auto-
maticamente il gruppo di taglio e la trazione (spe-
gnendo l'apparecchio) non appena l'operatore lascia
il sedile con apparecchio ancora in funzione, anche
se aveva attivato il freno di stazionamento.
occorre prima di tutto riaccendere l'apparecchio pre-
di comando.
Sugli apparecchi privi della funzione di falciatura
in retromarcia (RCM) o con funzione di falciatura
in retromarcia disattivata, il sistema di blocco di
sicurezza impedisce la guida in retromarcia quando
il gruppo di taglio è attivo (spegnimento automatico
del gruppo di taglio).
Prima di mettere la retromarcia, spegnere il
gruppo di taglio.
Indicazioni di direzione
Le indicazioni di direzione sull'apparecchio (ad es.
lato sinistro, lato destro) si riferiscono sempre al
senso di marcia in avanti.
Montaggio
Montaggio del sedile
Rimuovere le viti e i dadi dal supporto del
sedile .
Fissare il supporto del sedile al
sostegno del supporto utilizzando le viti e i dadi
rimossi precedentemente
Inserire il fermacavi dell'interruttore di contatto del
sedile nell'apertura dell'alloggiamento del
sedile .
Montaggio della copertura superiore dei co-
mandi (a seconda del modello)
Inserire le linguette [A] della copertura dei co-
mandi [B] nelle aperture del supporto dei
comandi [C] .
102
-
.
.
Montaggio della copertura del cofano motore
(a seconda del modello)
Mettere la copertura del cofano motore con le
aperture [A] sulle linguette di ritegno [B] del co-
fano motore .
Premere entrambe le linguette [C] leggermente
verso l'alto per bloccare la copertura
Montaggio del volante
Rimuovere il cappuccio di copertura [1] (a se-
conda della versione) sul volante.
Inserire la rondella distanziale [6], la molla [5] e la
rosetta [4] sull'albero dello sterzo [7].
Fissare il volante con la rosetta [3] e la vite [2]
(coppia di serraggio: 25-28 Nm).
Nota
Mettere la rosetta [3] con la bombatura
Montare il cappuccio di copertura [1].
Nota
Rimozione della protezione per il trasporto dal
deflettore di scarico
Rimuovere la lamiera di protezione oppure la
fascetta fermacavo (a seconda della versione).
Montaggio della barra paraurti anteriore
(a seconda del modello)
Rimuovere le quattro viti dalla barra paraurti
anteriore.
Fissare la barra paraurti anteriore al telaio del trat-
tore con le quattro viti rimosse precedentemente
(lato interno).

Elementi di comando

Vista d'insieme dell'apparecchio
A
B Prese USB (a seconda del modello)
C Pedale di marcia in avanti
D Pedale di retromarcia
E Leva di regolazione dell'altezza di taglio
F
G Gancio di traino (a seconda del modello)
H Leva di regolazione del sedile
I Portalattine
J Vano portaoggetti
K Interruttore del freno di stazionamento
Montaggio
.
.
