Anhang | Optionales Zubehör
Abmessungen Sensorhalter
A
B
C

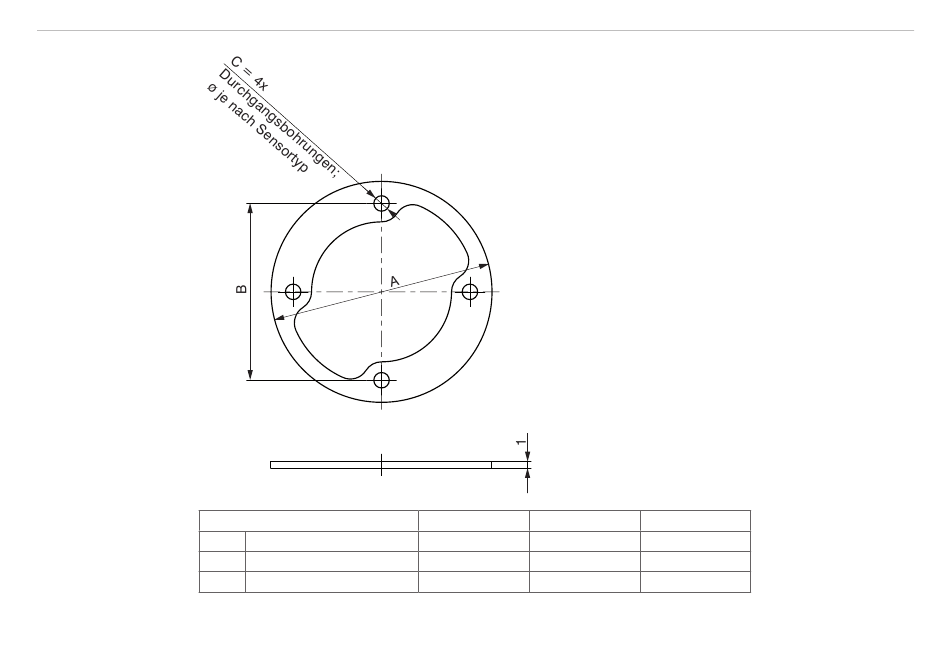

Abb. 16 Maßzeichnung Montagewinkelset - Sensorhalter, Abmessungen in mm
wireSENSOR, WDS Serie
WDS-MB19
Außen- ø 30
Lochkreis 24
(ø Durchgangsbohrung) 2,1
WDS-MB33 WDS-MB56
46 78
38,2 67,9
3,2 3,5
