Anhang | Optionales Zubehör
i
Abmessungen Haltewinkel
A (Höhe)
B (Breite)
D (Breite des Fußes)
E (Tiefe des Fußes
F (Bohrungsmaß Fuß)
G (Gewindegröße Befestigungsbohrung)

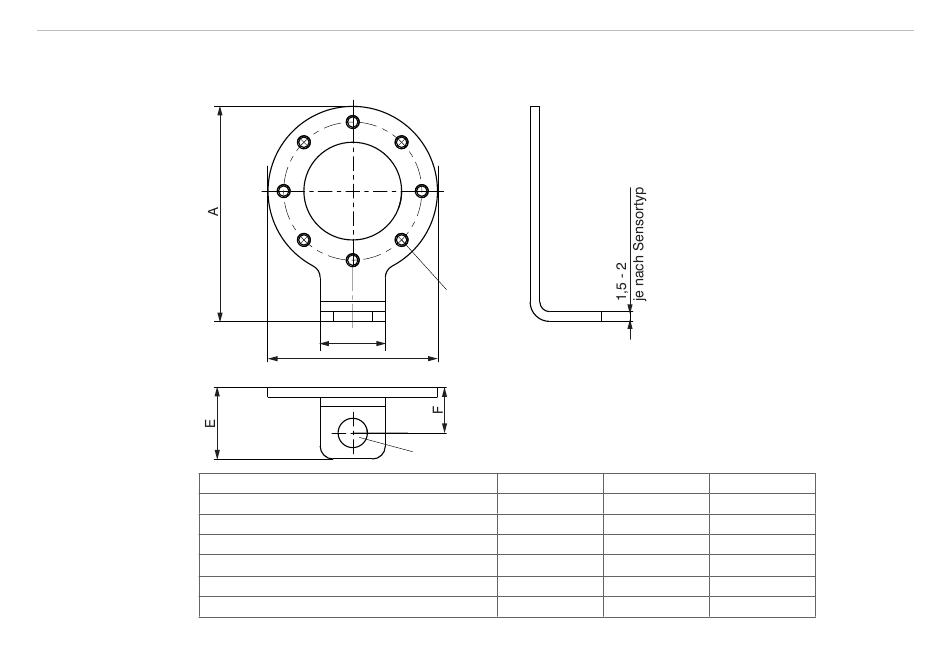

Abb. 15 Maßzeichnung Montagewinkelset - Haltewinkel, Abmessungen in mm
wireSENSOR, WDS Serie
Für eine Montage mit Seilaustritt in stufenlosem Winkel reicht es bei geeigneten Rahmenbedingun-
gen auch aus, den Sensor nur mit einer Schraube zu montieren und anschließend den Sensor um die
Schraube zu rotieren.
D
B
G
1 x M4
WDS-MB19
33
26
10
11
4,5
M2
WDS-MB33 WDS-MB56
53 86
46 78
15 15
11,8 11,8
4,5 4,5
M3 M3
