Installation und Montage
4.2

Sensormontage

Montieren Sie den Sensor gemäß den Angaben folgender Tabelle:
Modell Schrauben
Durchgangsbohrung
WDS-40-MT19-P 2 x M2
WDS-80-MT33-P 2 x M3
WDS-130-MT56-P 2 x M4
Wir schreiben keine besondere Sensororientierung vor.
Wählen Sie die Einbaulage so, dass eine Beschädigung und Verschmutzung des Messseils verhindert wird.
i
Bevorzugen Sie nach Möglichkeit eine Einbaulage mit Messseilaustritt nach unten. Dies verhindert, dass Flüssigkeiten in den
Messseilaustritt eindringen.
i
Lassen Sie das Messseil nicht schnappen! Bei Beschädigungen durch Schnappen besteht keine Sachmängelhaftung.

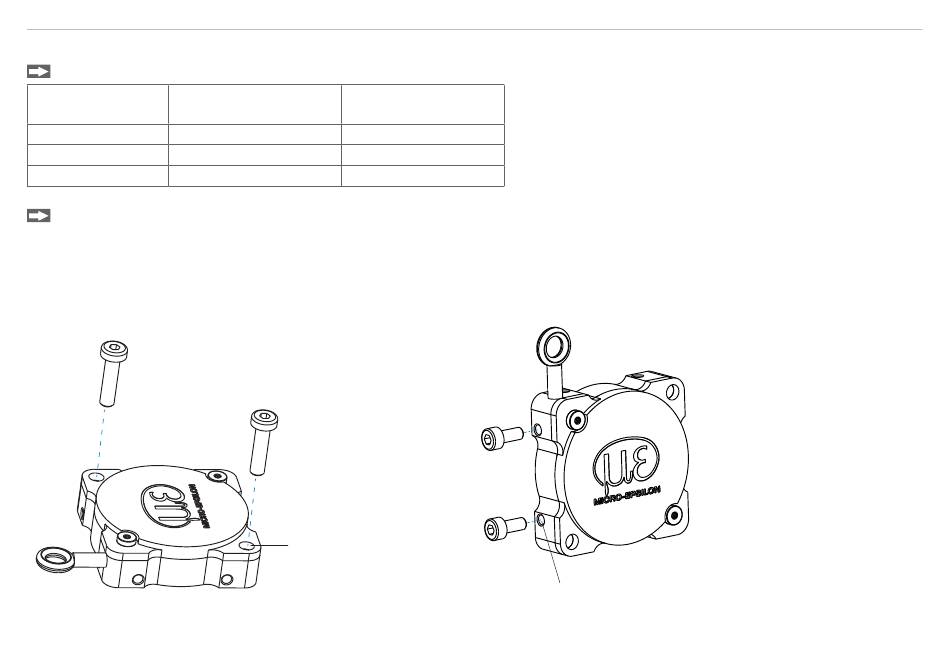

Abb. 2 Liegende Montage über Durchgangsbohrungen
wireSENSOR, WDS Serie
Gewindelöcher
(Seitlich)
-
8 x M2,5; Tiefe 5 mm
8 x M3; Tiefe 6 mm
Durchgangsbohrungen
8 Gewindelöcher (seitlich)
Abb. 3 Stehende Montage über seitliche Gewindelöcher
Seite 14
