Installation und Montage
Ein gespanntes
Messseil kann im
Aufenthaltsbereich von
Bedienungspersonal zu
Verletzungen führen.
Verdrillen Sie nicht das
Messseil!

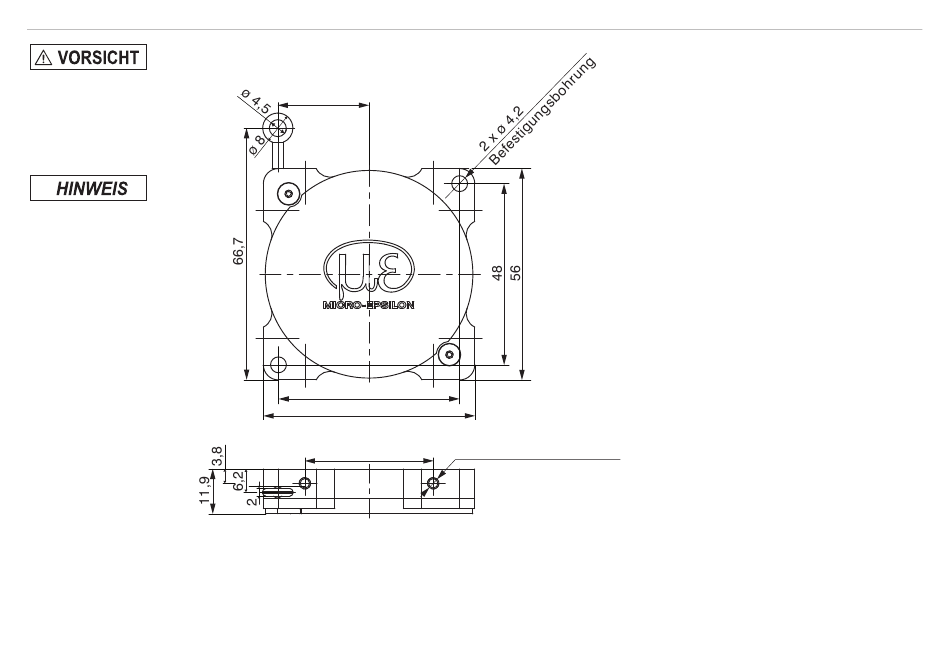

Abb. 7 Maßzeichnung WDS-130-MT56-P , Abmessungen in mm
Kabelaustritt, siehe 4.4
Länge des integrierten Kabels: 6 cm
Durchmesser Kabel: Ø 1,2 mm
Querschnitt Litzen: 0,034 mm
wireSENSOR, WDS Serie
14,2
48
56
8 x M3, Tiefe 6 mm
34
Befestigungsbohrung
(AWG 32)
2
