Zubehör Modbus-RTU-Kabel
Die unten aufgeführten Referenzen von HTG471H bis HTG484H sind für die Verkabelung
von RJ45-kompatiblen Modbus-Teilnehmern vorgesehen. Diese Kabel können gebogen
werden, sofern der Mindestbiegeradius bei fester Verlegung von 33 mm beträgt. Sie enthalten
halogenfreie Kunststoffe.
HTG465H und HTG485H können auf Maß zugeschnitten werden. Diese Kabel können
gebogen werden, sofern sie einen Mindestbiegeradius von 41,5 mm bei fester Verlegung
einhalten. Sie enthalten halogenhaltige Materialien.

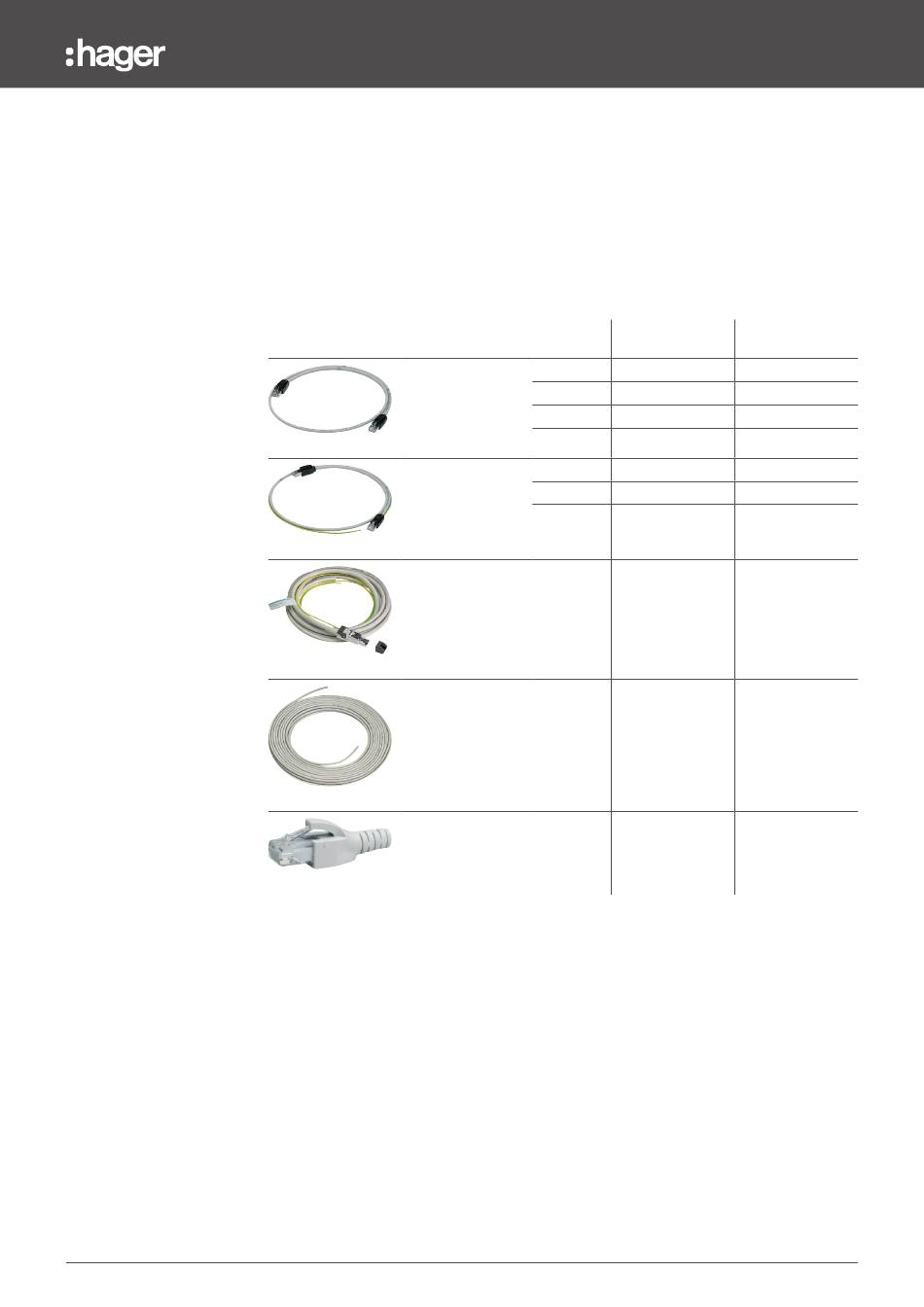

RJ45 - RJ45
HTG481H
RJ45 - RJ45
mit Schutzleiter
HTG471H
RJ45 mit Schutzlei-
ter - blanke Drähte
HTG465H
Modbus-Kabel
HTG485H
Abschlusswiderstand 120 Ohm
RJ45
HTG467H
Die Bus-Kabellänge kann zwischen 80 - 1200 m betragen je nach Übertragungsgeschwindig-
keit und dem Repeater-Typ.
Die Abschirmung macht das Kabel unempfindlich gegenüber elektromagnetischen
Störeinflüssen.
Es muss mindestens in jedem Schaltschrank geerdet werden, um den Potentialausgleich der
Abschirmung zu gewährleisten.
Abschlusswiderstand
Ein Abschlusswiderstand von 120 Ω muss an beiden Enden des Buskabels zugeschaltet
werden, damit das Spannungslevel im ganzen Buskabel stabilisiert wird.Der
Im Fall einer Anlage mit mehreren Modbus-RTU-Kommunikationsmodulen muss das
letzte Modul unbedingt mit einem Widerstand von 120 Ω (Bestellnr. HTG467H) als
Abschlussimpedanz der Modbus-Kette angeschlossen werden.
2.1 Allgemeine Beschreibung
Referenz
(werkseitig montiert)
0,2 m -
1 m -
2 m -
5 m -
1 m -
2 m -
5 m -
3 m -
25 m -
-
Referenz
(Ersatzteil)
HTG480H
HTG481H
HTG482H
HTG484H
HTG471H
HTG472H
HTG474H
HTG465H
HTG485H
HTG467H
