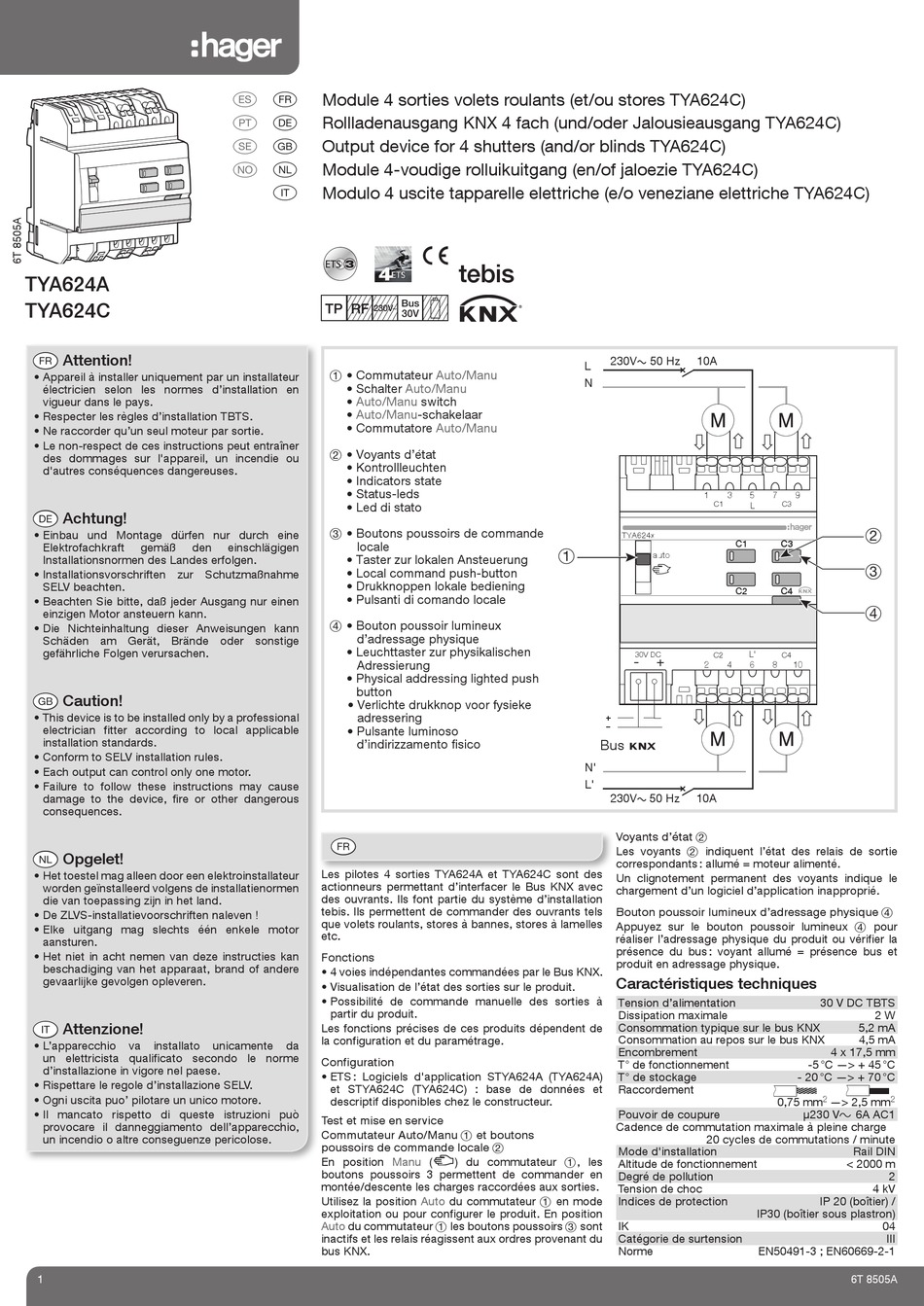

TYA624A
TYA624C
Attention!
A
• Appareil à installer uniquement par un installateur
électricien selon les normes d'installation en
vigueur dans le pays.
• Respecter les règles d'installation TBTS.
• Ne raccorder qu'un seul moteur par sortie.
• Le non-respect de ces instructions peut entraîner
des dommages sur l'appareil, un incendie ou
d'autres conséquences dangereuses.
Achtung!
E
• Einbau und Montage dürfen nur durch eine
Elektrofachkraft gemäß den
Installationsnormen des Landes erfolgen.
• Installationsvorschriften zur Schutzmaßnahme
SELV beachten.
• Beachten Sie bitte, daß jeder Ausgang nur einen
einzigen Motor ansteuern kann.
• Die Nichteinhaltung dieser Anweisungen kann
Schäden am Gerät, Brände oder sonstige
gefährliche Folgen verursachen.
Caution!
Z
• This device is to be installed only by a professional
electrician fitter according to local applicable
installation standards.
• Conform to SELV installation rules.
• Each output can control only one motor.
• Failure to follow these instructions may cause
damage to the device, fi re or other dangerous
consequences.
Opgelet!
I
• Het toestel mag alleen door een elektroinstallateur
worden geïnstalleerd volgens de installatienormen
die van toepassing zijn in het land.
• De ZLVS-installatievoorschriften naleven !
• Elke uitgang mag slechts één enkele motor
aansturen.
• Het niet in acht nemen van deze instructies kan
beschadiging van het apparaat, brand of andere
gevaarlijke gevolgen opleveren.
Attenzione!
Y
• L'apparecchio va installato
un elettricista qualificato secondo le norme
d'installazione in vigore nel paese.
• Rispettare le regole d'installazione SELV.
• Ogni uscita puo' pilotare un unico motore.
• Il mancato rispetto di queste istruzioni può
provocare il danneggiamento dell'apparecchio,
un incendio o altre conseguenze pericolose.
1
Module 4 sorties volets roulants (et/ou stores TYA624C)
r a
Rollladenausgang KNX 4 fach (und/oder Jalousieausgang TYA624C)
t e
Output device for 4 shutters (and/or blinds TYA624C)
s z
Module 4-voudige rolluikuitgang (en/of jaloezie TYA624C)
o i
Modulo 4 uscite tapparelle elettriche (e/o veneziane elettriche TYA624C)
y
B n ,
1 • Commutateur
• Schalter
• Auto/Manu
• Auto/Manu-schakelaar
• Commutatore
2 • Voyants d'état
• Kontrollleuchten
• Indicators state
• Status-leds
• Led di stato
3 • Boutons poussoirs de commande
locale
einschlägigen
• Taster zur lokalen Ansteuerung
• Local command push-button
• Drukknoppen lokale bediening
• Pulsanti di comando locale
4 • Bouton poussoir lumineux
d'adressage physique
• Leuchttaster zur physikalischen
Adressierung
• Physical addressing lighted push
button
• Verlichte drukknop voor fysieke
adressering
• Pulsante luminoso
d'indirizzamento fisico
A
Les pilotes 4 sorties TYA624A et TYA624C sont des
actionneurs permettant d'interfacer le Bus KNX avec
des ouvrants. Ils font partie du système d'installation
tebis. Ils permettent de commander des ouvrants tels
que volets roulants, stores à bannes, stores à lamelles
etc.
Fonctions
• 4 voies indépendantes commandées par le Bus KNX.
• Visualisation de l'état des sorties sur le produit.
• Possibilité de commande manuelle des sorties à
partir du produit.
Les fonctions précises de ces produits dépendent de
la configuration et du paramétrage.
unicamente da
Configuration
• ETS : Logiciels d'application STYA624A (TYA624A)
et STYA624C (TYA624C) : base de données et
descriptif disponibles chez le constructeur.
Test et mise en service
Commutateur Auto/Manu 1 et boutons
poussoirs de commande locale 2
En position
boutons poussoirs 3 permettent de commander en
montée/descente les charges raccordées aux sorties.
Utilisez la position
exploitation ou pour configurer le produit. En position
Auto du commutateur 1 les boutons poussoirs 3 sont
inactifs et les relais réagissent aux ordres provenant du
bus KNX.
M
tebis
V2.7.0
. :
Auto/Manu
Auto/Manu
switch
Auto/Manu
1
) du commutateur 1, les
Manu (
Auto du commutateur 1 en mode
ech 40%
Voyants d'état 2
Les voyants 2 indiquent l'état des relais de sortie
correspondants : allumé = moteur alimenté.
Un clignotement permanent des voyants indique le
chargement d'un logiciel d'application inapproprié.
Bouton poussoir lumineux d'adressage physique 4
Appuyez sur le bouton poussoir lumineux 4 pour
réaliser l'adressage physique du produit ou vérifier la
présence du bus : voyant allumé = présence bus et
produit en adressage physique.
Caractéristiques techniques
Tension d'alimentation
Dissipation maximale
Consommation typique sur le bus KNX
Consommation au repos sur le bus KNX
Encombrement
T° de fonctionnement
T° de stockage
Raccordement
Pouvoir de coupure
Cadence de commutation maximale à pleine charge
20 cycles de commutations / minute
Mode d'installation
Altitude de fonctionnement
Degré de pollution
Tension de choc
Indices de protection
IK
Catégorie de surtension
Norme
2
3
4
30 V DC TBTS
2 W
5,2 mA
4,5 mA
4 x 17,5 mm
-5 °C —> + 45 °C
- 20 °C —> + 70 °C
2 2
0,75 mm —> 2,5 mm
µ230 Vv 6A AC1
Rail DIN
< 2000 m
2
4 kV
IP 20 (boîtier) /
IP30 (boîtier sous plastron)
04
III
EN50491-3 ; EN60669-2-1
6T 8505A
