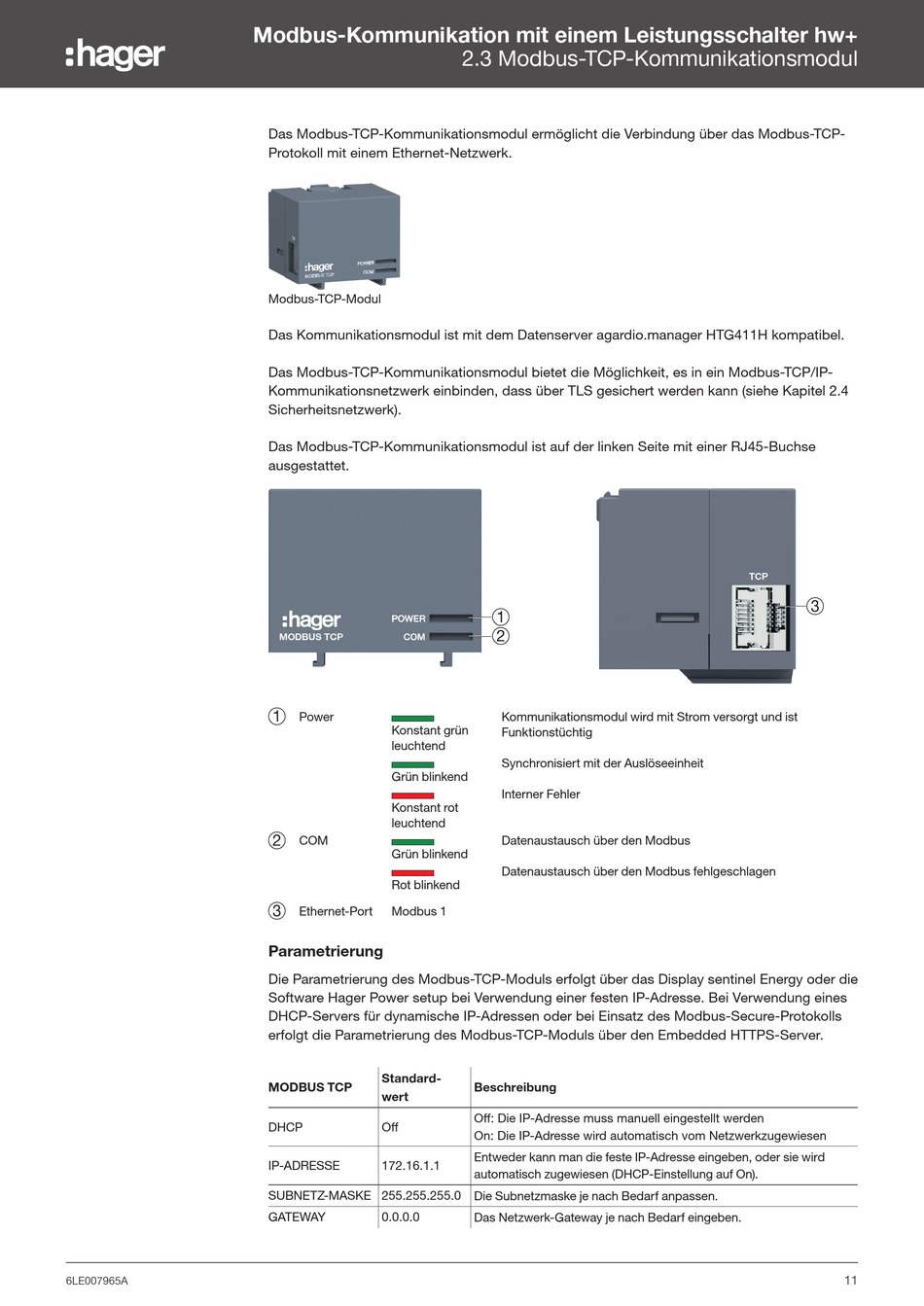

Modbus-Kommunikation mit einem Leistungsschalter hw+
Das Modbus-TCP-Kommunikationsmodul ermöglicht die Verbindung über das Modbus-TCP-
Protokoll mit einem Ethernet-Netzwerk.
Modbus-TCP-Modul
Das Kommunikationsmodul ist mit dem Datenserver agardio.manager HTG411H kompatibel.
Das Modbus-TCP-Kommunikationsmodul bietet die Möglichkeit, es in ein Modbus-TCP/IP-
Kommunikationsnetzwerk einbinden, dass über TLS gesichert werden kann (siehe Kapitel 2.4
Sicherheitsnetzwerk).
Das Modbus-TCP-Kommunikationsmodul ist auf der linken Seite mit einer RJ45-Buchse
ausgestattet.
1
Power
Konstant grün
leuchtend
Grün blinkend
Konstant rot
leuchtend
2
COM
Grün blinkend
Rot blinkend
3
Ethernet-Port Modbus 1
Parametrierung
Die Parametrierung des Modbus-TCP-Moduls erfolgt über das Display sentinel Energy oder die
Software Hager Power setup bei Verwendung einer festen IP-Adresse. Bei Verwendung eines
DHCP-Servers für dynamische IP-Adressen oder bei Einsatz des Modbus-Secure-Protokolls
erfolgt die Parametrierung des Modbus-TCP-Moduls über den Embedded HTTPS-Server.
Standard-
MODBUS TCP
wert
DHCP Off
IP-ADRESSE 172.16.1.1
SUBNETZ-MASKE 255.255.255.0 Die Subnetzmaske je nach Bedarf anpassen.
GATEWAY 0.0.0.0

2.3 Modbus-TCP-Kommunikationsmodul

1
2
Kommunikationsmodul wird mit Strom versorgt und ist
Funktionstüchtig
Synchronisiert mit der Auslöseeinheit
Interner Fehler
Datenaustausch über den Modbus
Datenaustausch über den Modbus fehlgeschlagen
Beschreibung
Off: Die IP-Adresse muss manuell eingestellt werden
On: Die IP-Adresse wird automatisch vom Netzwerkzugewiesen
Entweder kann man die feste IP-Adresse eingeben, oder sie wird
automatisch zugewiesen (DHCP-Einstellung auf On).
Das Netzwerk-Gateway je nach Bedarf eingeben.
3
