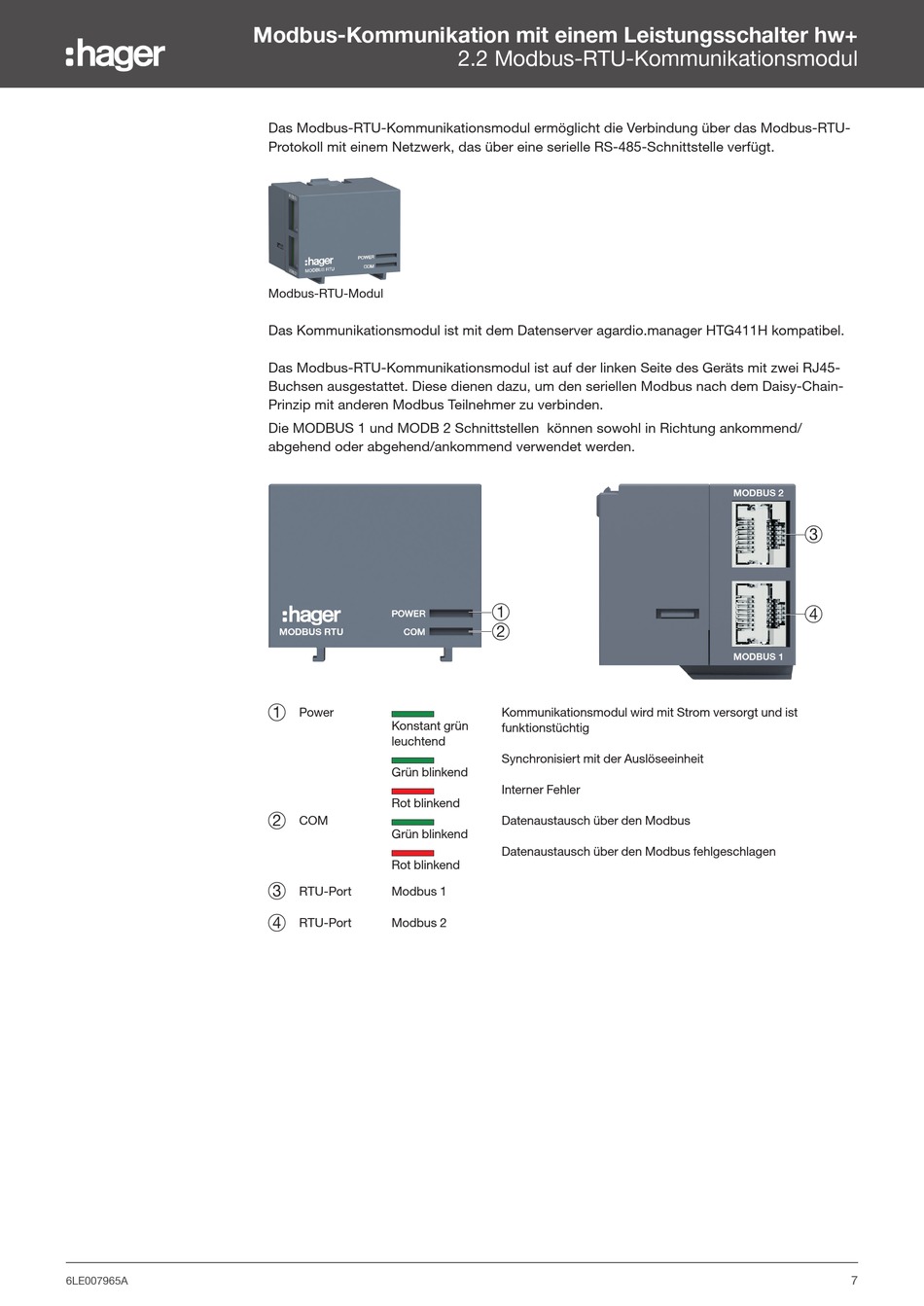

Modbus-Kommunikation mit einem Leistungsschalter hw+
Das Modbus-RTU-Kommunikationsmodul ermöglicht die Verbindung über das Modbus-RTU-
Protokoll mit einem Netzwerk, das über eine serielle RS-485-Schnittstelle verfügt.
Modbus-RTU-Modul
Das Kommunikationsmodul ist mit dem Datenserver agardio.manager HTG411H kompatibel.
Das Modbus-RTU-Kommunikationsmodul ist auf der linken Seite des Geräts mit zwei RJ45-
Buchsen ausgestattet. Diese dienen dazu, um den seriellen Modbus nach dem Daisy-Chain-
Prinzip mit anderen Modbus Teilnehmer zu verbinden.
Die MODBUS 1 und MODB 2 Schnittstellen können sowohl in Richtung ankommend/
abgehend oder abgehend/ankommend verwendet werden.
1
Power
Konstant grün
leuchtend
Grün blinkend
Rot blinkend
2
COM
Grün blinkend
Rot blinkend
3
RTU-Port Modbus 1
4
RTU-Port Modbus 2

2.2 Modbus-RTU-Kommunikationsmodul

1
2
Kommunikationsmodul wird mit Strom versorgt und ist
funktionstüchtig
Synchronisiert mit der Auslöseeinheit
Interner Fehler
Datenaustausch über den Modbus
Datenaustausch über den Modbus fehlgeschlagen
3
4
