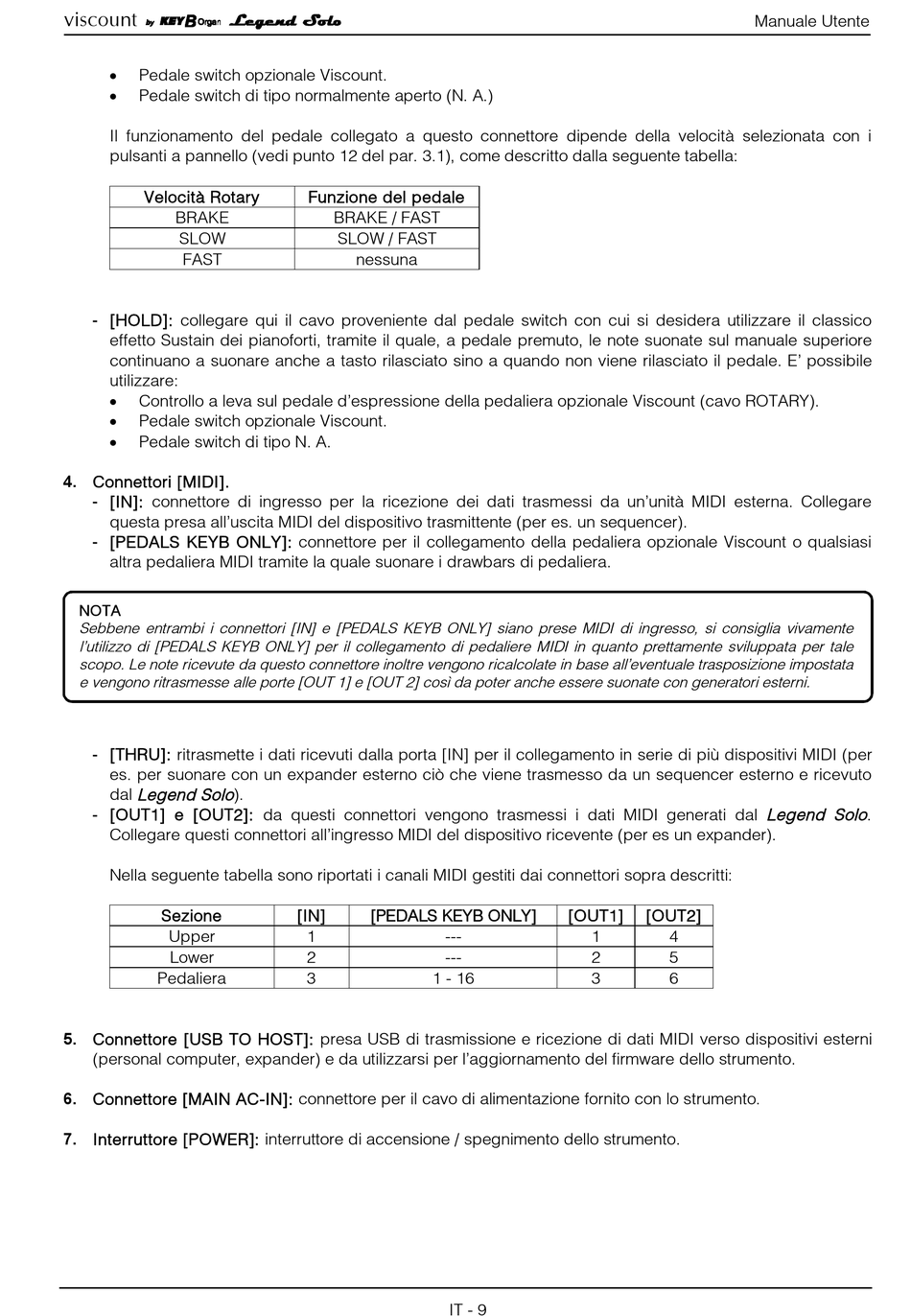

viscount
 Pedale switch opzionale Viscount.
 Pedale switch di tipo normalmente aperto (N. A.)
Il funzionamento del pedale collegato a questo connettore dipende della velocità selezionata con i
pulsanti a pannello (vedi punto 12 del par. 3.1), come descritto dalla seguente tabella:
Velocità Rotary
BRAKE
SLOW
FAST
- [HOLD]: collegare qui il cavo proveniente dal pedale switch con cui si desidera utilizzare il classico
effetto Sustain dei pianoforti, tramite il quale, a pedale premuto, le note suonate sul manuale superiore
continuano a suonare anche a tasto rilasciato sino a quando non viene rilasciato il pedale. E' possibile
utilizzare:
 Controllo a leva sul pedale d'espressione della pedaliera opzionale Viscount (cavo ROTARY).
 Pedale switch opzionale Viscount.
 Pedale switch di tipo N. A.
4. Connettori [MIDI].
- [IN]: connettore di ingresso per la ricezione dei dati trasmessi da un'unità MIDI esterna. Collegare
questa presa all'uscita MIDI del dispositivo trasmittente (per es. un sequencer).
- [PEDALS KEYB ONLY]: connettore per il collegamento della pedaliera opzionale Viscount o qualsiasi
altra pedaliera MIDI tramite la quale suonare i drawbars di pedaliera.
NOTA
Sebbene entrambi i connettori [IN] e [PEDALS KEYB ONLY] siano prese MIDI di ingresso, si consiglia vivamente
l'utilizzo di [PEDALS KEYB ONLY] per il collegamento di pedaliere MIDI in quanto prettamente sviluppata per tale
scopo. Le note ricevute da questo connettore inoltre vengono ricalcolate in base all'eventuale trasposizione impostata
e vengono ritrasmesse alle porte [OUT 1] e [OUT 2] così da poter anche essere suonate con generatori esterni.
- [THRU]: ritrasmette i dati ricevuti dalla porta [IN] per il collegamento in serie di più dispositivi MIDI (per
es. per suonare con un expander esterno ciò che viene trasmesso da un sequencer esterno e ricevuto
dal Legend Solo ).
- [OUT1] e [OUT2]: da questi connettori vengono trasmessi i dati MIDI generati dal Legend Solo .
Collegare questi connettori all'ingresso MIDI del dispositivo ricevente (per es un expander).
Nella seguente tabella sono riportati i canali MIDI gestiti dai connettori sopra descritti:
Sezione
Upper
Lower
Pedaliera
5. Connettore [USB TO HOST]: presa USB di trasmissione e ricezione di dati MIDI verso dispositivi esterni
(personal computer, expander) e da utilizzarsi per l'aggiornamento del firmware dello strumento.
6. Connettore [MAIN AC-IN]: connettore per il cavo di alimentazione fornito con lo strumento.
7. Interruttore [POWER]: interruttore di accensione / spegnimento dello strumento.
Funzione del pedale
BRAKE / FAST
SLOW / FAST
nessuna
[IN] [PEDALS KEYB ONLY]
1 ---
2 ---
3 1 - 16
IT - 9
[OUT1] [OUT2]
1 4
2 5
3 6
