(17) Anschlussleiste SV7: Schaltausgang
für externe Geräte
(18) LC-Display mit 2 x 16 Zeichen
(19) 6 Tastschalter K1 ... K6
(20) 6 Schiebeschalter S1 ... S6
(21) Pfostenleiste JP2 zur Verbindung der
Schalter mit den Eingängen des Mik-
rocontrollers
(22) Anschlussleiste SV4: Verteiler für die
Betriebsspannungen
(23) Piezo-Summer Buzzer1
(24) Anschlussleiste SV1: Schaltausgang
für externe Geräte
Die einzelnen Bedienungselemente auf dem Trainingsboard werden in den folgenden Ab-
schnitten ausführlich erklärt.
4.1 Das Mikrocontrollermodul »Arduino
Auf das MCCAB Trainingsboard ist ein Arduino
controllermodul aufgesteckt (siehe Pfeil (5) in Abbildung 1 sowie Abbildung 2 und M1 in Ab-
bildung 4). Dieses Modul ist unter anderem mit dem AVR-Mikrocontroller ATmega328P be-
stückt, der die Peripheriekomponenten auf dem Trainingsboard steuert. Des Weiteren be-
findet sich auf der Unterseite des Moduls eine integrierte Wandlerschaltung, die die serielle
Schnittstelle des Mikrocontroller-UARTs (Universal Asynchronous Receiver-Transmitter) mit
der USB-Schnittstelle des PCs verbindet. Über diese Schnittstelle werden auch die vom An-
wender auf seinem PC erstellten Programme in den Mikrocontroller geladen oder Daten
zum / vom Seriellen Monitor der Arduino IDE (Entwicklungsumgebung) transferiert.
Die beiden Leuchtdioden TX und RX in Abbildung 2 zeigen den Datenverkehr auf den seriel-
len Leitungen TxD und RxD des Mikrocontrollers an.
RESET-
Taster
Mini-USB -
Buchse
Mikro-
controller
Wandler
USB seriell

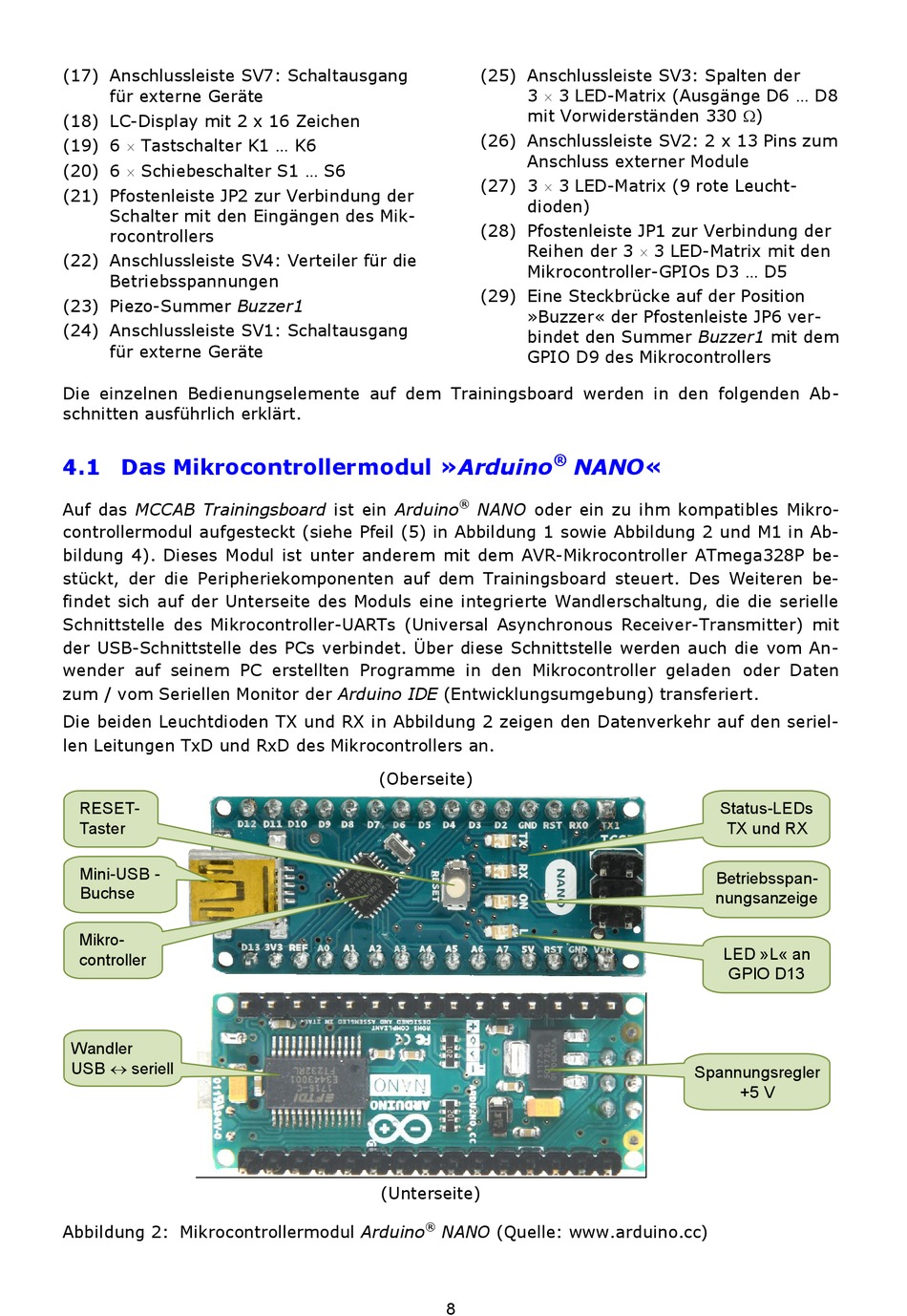

Abbildung 2: Mikrocontrollermodul Arduino
(25) Anschlussleiste SV3: Spalten der
3 3 LED-Matrix (Ausgänge D6 ... D8
mit Vorwiderständen 330 )
(26) Anschlussleiste SV2: 2 x 13 Pins zum
Anschluss externer Module
(27) 3 3 LED-Matrix (9 rote Leucht-
dioden)
(28) Pfostenleiste JP1 zur Verbindung der
Reihen der 3 3 LED-Matrix mit den
Mikrocontroller-GPIOs D3 ... D5
(29) Eine Steckbrücke auf der Position
»Buzzer« der Pfostenleiste JP6 ver-
bindet den Summer Buzzer1 mit dem
GPIO D9 des Mikrocontrollers
®
NANO oder ein zu ihm kompatibles Mikro-
(Oberseite)
(Unterseite)
®
NANO (Quelle: www.arduino.cc)
8
®
NANO«
Status-LEDs
Betriebsspan-
nungsanzeige
LED »L« an
Spannungsregler
TX und RX
GPIO D13
+5 V
