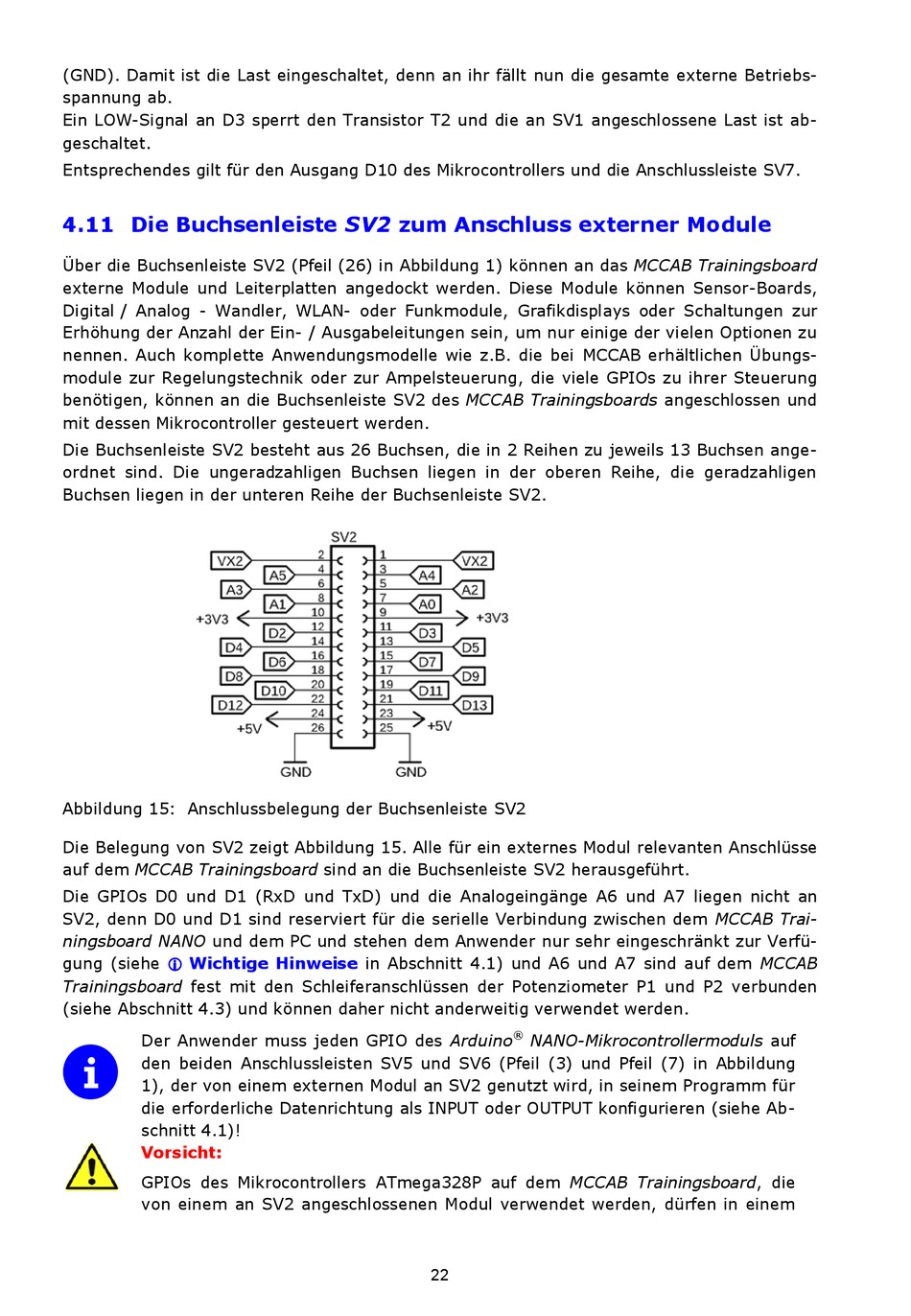

(GND). Damit ist die Last eingeschaltet, denn an ihr fällt nun die gesamte externe Betriebs-
spannung ab.
Ein LOW-Signal an D3 sperrt den Transistor T2 und die an SV1 angeschlossene Last ist ab-
geschaltet.
Entsprechendes gilt für den Ausgang D10 des Mikrocontrollers und die Anschlussleiste SV7.

4.11 Die Buchsenleiste SV2 zum Anschluss externer Module

Über die Buchsenleiste SV2 (Pfeil (26) in Abbildung 1) können an das MCCAB Trainingsboard
externe Module und Leiterplatten angedockt werden. Diese Module können Sensor-Boards,
Digital / Analog - Wandler, WLAN- oder Funkmodule, Grafikdisplays oder Schaltungen zur
Erhöhung der Anzahl der Ein- / Ausgabeleitungen sein, um nur einige der vielen Optionen zu
nennen. Auch komplette Anwendungsmodelle wie z.B. die bei MCCAB erhältlichen Übungs-
module zur Regelungstechnik oder zur Ampelsteuerung, die viele GPIOs zu ihrer Steuerung
benötigen, können an die Buchsenleiste SV2 des MCCAB Trainingsboards angeschlossen und
mit dessen Mikrocontroller gesteuert werden.
Die Buchsenleiste SV2 besteht aus 26 Buchsen, die in 2 Reihen zu jeweils 13 Buchsen ange-
ordnet sind. Die ungeradzahligen Buchsen liegen in der oberen Reihe, die geradzahligen
Buchsen liegen in der unteren Reihe der Buchsenleiste SV2.
Abbildung 15: Anschlussbelegung der Buchsenleiste SV2
Die Belegung von SV2 zeigt Abbildung 15. Alle für ein externes Modul relevanten Anschlüsse
auf dem MCCAB Trainingsboard sind an die Buchsenleiste SV2 herausgeführt.
Die GPIOs D0 und D1 (RxD und TxD) und die Analogeingänge A6 und A7 liegen nicht an
SV2, denn D0 und D1 sind reserviert für die serielle Verbindung zwischen dem MCCAB Trai-
ningsboard NANO und dem PC und stehen dem Anwender nur sehr eingeschränkt zur Verfü-
gung (siehe  Wichtige Hinweise
Trainingsboard fest mit den Schleiferanschlüssen der Potenziometer P1 und P2 verbunden
(siehe Abschnitt 4.3) und können daher nicht anderweitig verwendet werden.
Der Anwender muss jeden GPIO des Arduino
i
den beiden Anschlussleisten SV5 und SV6 (Pfeil (3) und Pfeil (7) in Abbildung
1), der von einem externen Modul an SV2 genutzt wird, in seinem Programm für
die erforderliche Datenrichtung als INPUT oder OUTPUT konfigurieren (siehe Ab-
schnitt 4.1)!
Vorsicht:
GPIOs des Mikrocontrollers ATmega328P auf dem MCCAB Trainingsboard, die
von einem an SV2 angeschlossenen Modul verwendet werden, dürfen in einem
in Abschnitt 4.1) und A6 und A7 sind auf dem MCCAB
®
NANO-Mikrocontrollermoduls auf
22
