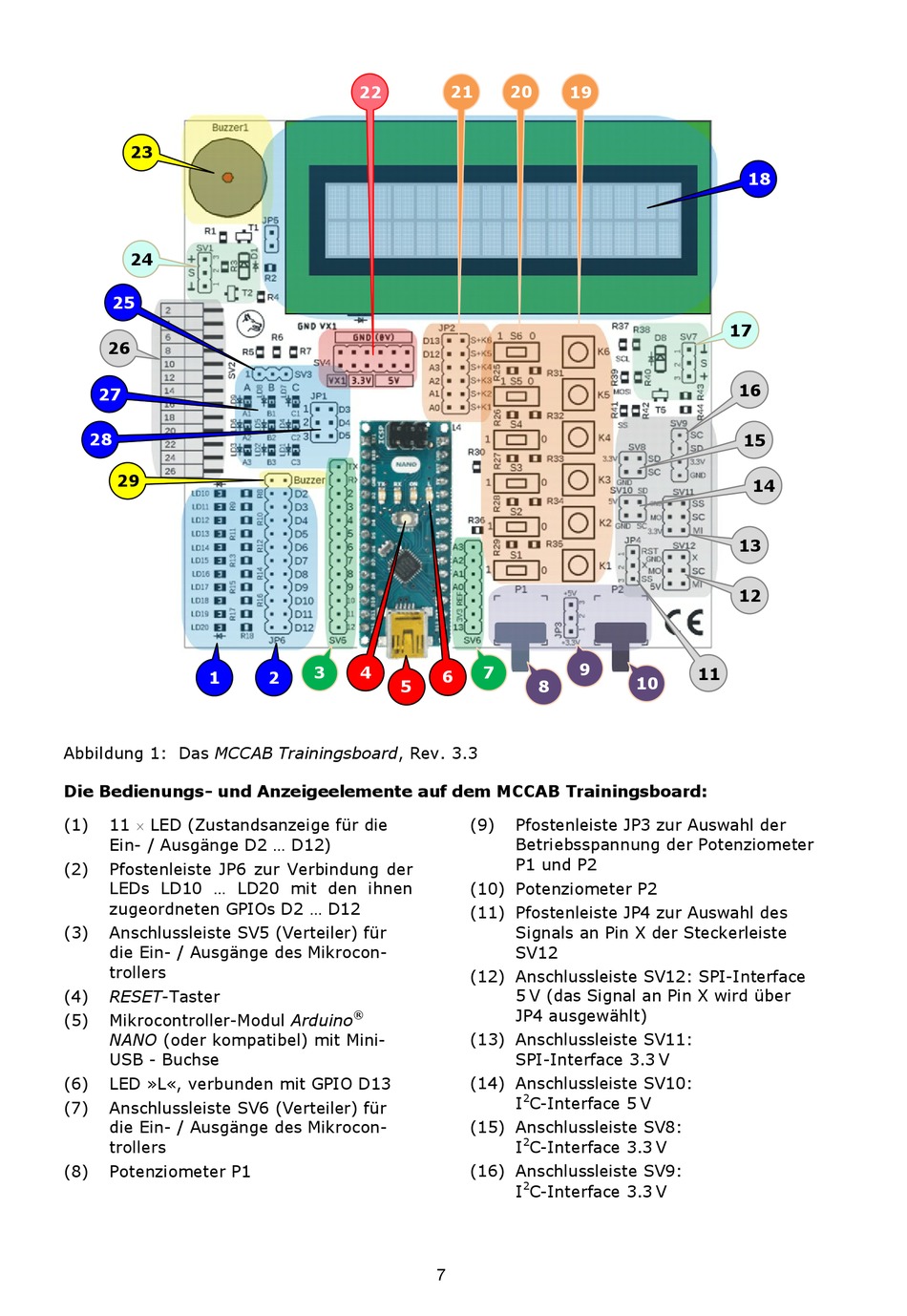

Abbildung 1: Das MCCAB Trainingsboard, Rev. 3.3
Die Bedienungs- und Anzeigeelemente auf dem MCCAB Trainingsboard:
(1)
11 LED (Zustandsanzeige für die
Ein- / Ausgänge D2 ... D12)
(2)
Pfostenleiste JP6 zur Verbindung der
LEDs LD10 ... LD20 mit den ihnen
zugeordneten GPIOs D2 ... D12
(3)
Anschlussleiste SV5 (Verteiler) für
die Ein- / Ausgänge des Mikrocon-
trollers
(4)
RESET-Taster
(5)
Mikrocontroller-Modul Arduino
NANO (oder kompatibel) mit Mini-
USB - Buchse
(6)
LED »L«, verbunden mit GPIO D13
(7)
Anschlussleiste SV6 (Verteiler) für
die Ein- / Ausgänge des Mikrocon-
trollers
(8)
Potenziometer P1
22
3
4
2
5
®
21
20
19
9
7
6
8
(9)
Pfostenleiste JP3 zur Auswahl der
Betriebsspannung der Potenziometer
P1 und P2
(10) Potenziometer P2
(11) Pfostenleiste JP4 zur Auswahl des
Signals an Pin X der Steckerleiste
SV12
(12) Anschlussleiste SV12: SPI-Interface
5 V (das Signal an Pin X wird über
JP4 ausgewählt)
(13) Anschlussleiste SV11:
SPI-Interface 3.3 V
(14) Anschlussleiste SV10:
2
I
C-Interface 5 V
(15) Anschlussleiste SV8:
2
I
C-Interface 3.3 V
(16) Anschlussleiste SV9:
2
I
C-Interface 3.3 V
7
18
17
16
15
14
13
12
11
10
