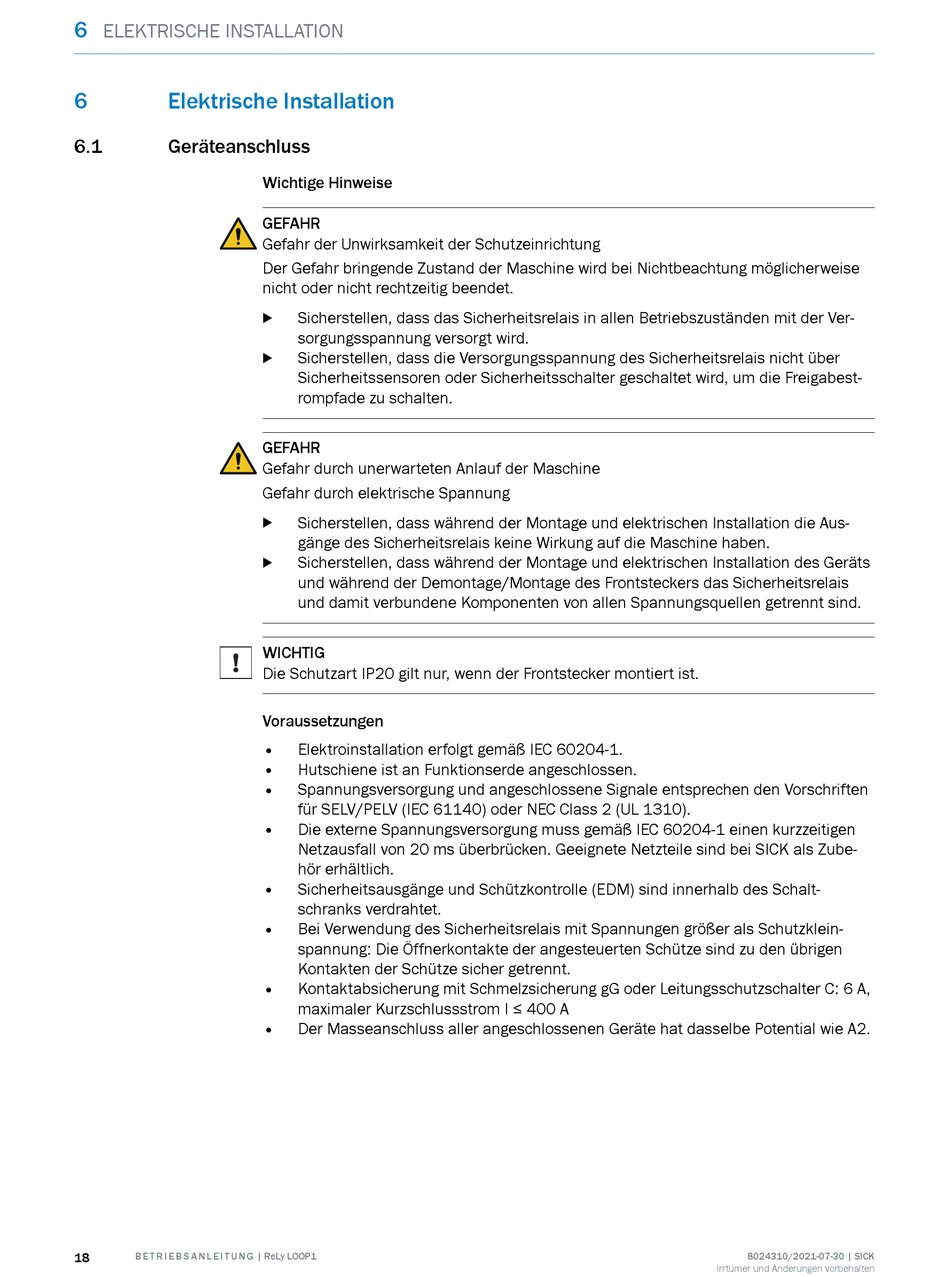

Elektrische Installation; Geräteanschluss - SICK ReLy LOOP1 Betriebsanleitung

6

ELEKTRISCHE INSTALLATION

6 Elektrische Installation
6.1 Geräteanschluss
18 B E T R I E B S A N L E I T U N G | ReLy LOOP1
Wichtige Hinweise
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Der Gefahr bringende Zustand der Maschine wird bei Nichtbeachtung möglicherweise
nicht oder nicht rechtzeitig beendet.
Sicherstellen, dass das Sicherheitsrelais in allen Betriebszuständen mit der Ver‐
b
sorgungsspannung versorgt wird.
Sicherstellen, dass die Versorgungsspannung des Sicherheitsrelais nicht über
b
Sicherheitssensoren oder Sicherheitsschalter geschaltet wird, um die Freigabest‐
rompfade zu schalten.
GEFAHR
Gefahr durch unerwarteten Anlauf der Maschine
Gefahr durch elektrische Spannung
Sicherstellen, dass während der Montage und elektrischen Installation die Aus‐
b
gänge des Sicherheitsrelais keine Wirkung auf die Maschine haben.
Sicherstellen, dass während der Montage und elektrischen Installation des Geräts
b
und während der Demontage/Montage des Frontsteckers das Sicherheitsrelais
und damit verbundene Komponenten von allen Spannungsquellen getrennt sind.
WICHTIG
Die Schutzart IP20 gilt nur, wenn der Frontstecker montiert ist.
Voraussetzungen
• Elektroinstallation erfolgt gemäß IEC 60204-1.
• Hutschiene ist an Funktionserde angeschlossen.
• Spannungsversorgung und angeschlossene Signale entsprechen den Vorschriften
für SELV/PELV (IEC 61140) oder NEC Class 2 (UL 1310).
• Die externe Spannungsversorgung muss gemäß IEC 60204-1 einen kurzzeitigen
Netzausfall von 20 ms überbrücken. Geeignete Netzteile sind bei SICK als Zube‐
hör erhältlich.
• Sicherheitsausgänge und Schützkontrolle (EDM) sind innerhalb des Schalt‐
schranks verdrahtet.
•
Bei Verwendung des Sicherheitsrelais mit Spannungen größer als Schutzklein‐
spannung: Die Öffnerkontakte der angesteuerten Schütze sind zu den übrigen
Kontakten der Schütze sicher getrennt.
•
Kontaktabsicherung mit Schmelzsicherung gG oder Leitungsschutzschalter C: 6 A,
maximaler Kurzschlussstrom I ≤ 400 A
• Der Masseanschluss aller angeschlossenen Geräte hat dasselbe Potential wie A2.
