5.2

Demontage

5.3

Modultausch

8023936/1FH0/2022-10-27 | SICK
Irrtümer und Änderungen vorbehalten
Voraussetzungen
• Elektrikerschraubendreher (Schlitzschraubendreher)
Vorgehensweise

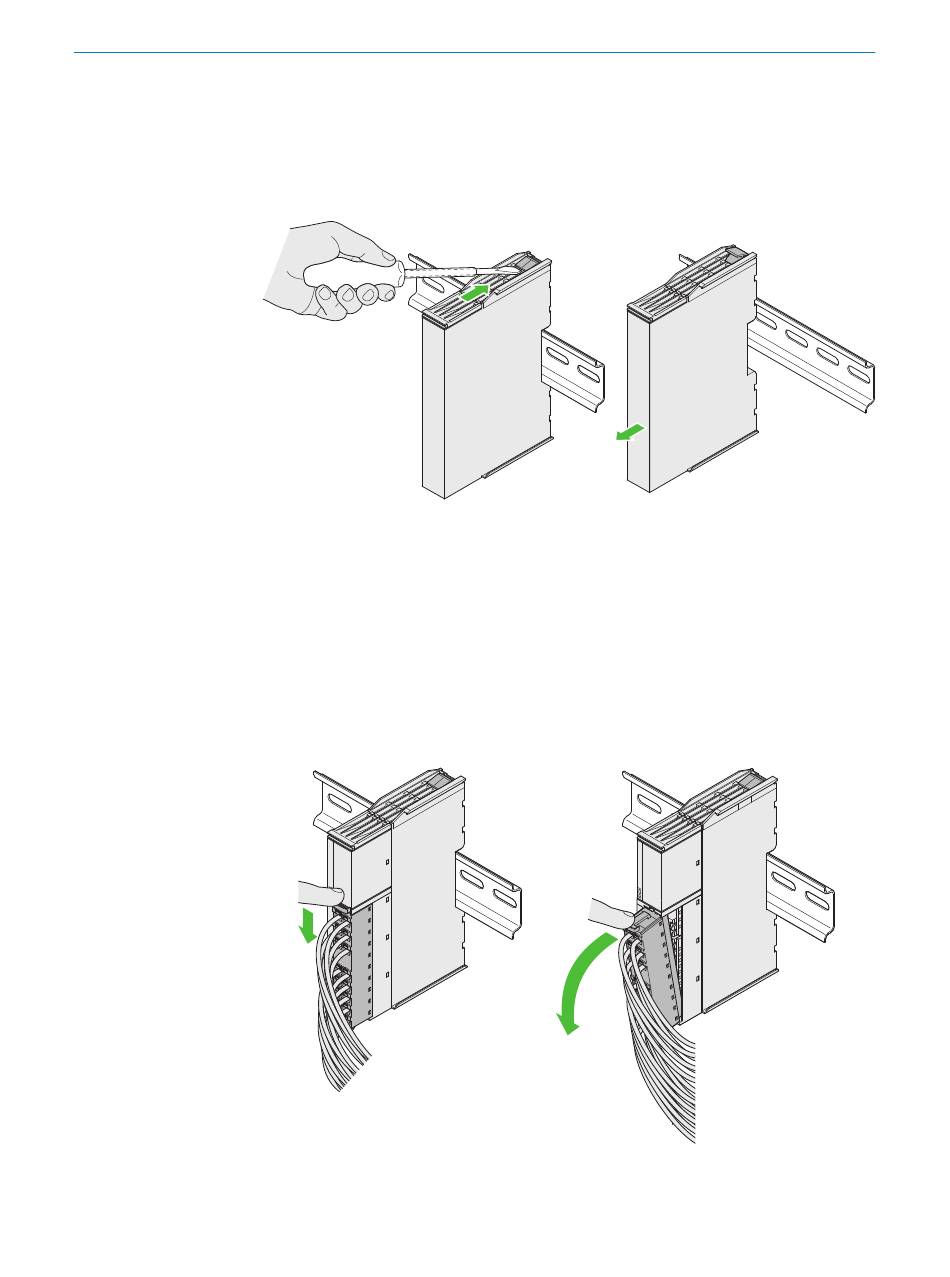

Abbildung 9: Demontage
1. Die Entriegelung auf der Oberseite des Moduls mithilfe eines Elektrikerschrau‐
bendrehers nach hinten drücken.
2. Modul von Hutschiene lösen.
Vorgehensweise
1. Modul und damit verbundene Komponenten von allen Spannungsquellen trennen.
2. Frontstecker mit angeschlossenen Leitungen vom defekten Gerät abnehmen: Ent‐
riegelung des Frontsteckers nach unten drücken und Frontstecker herausziehen.
Abbildung 10: Frontstecker demontieren
3. Defektes Modul demontieren.
MONTAGE
