Montage

5.1

Sicherheit

5.2

Montageablauf

8024310/2021-07-30 | SICK
Irrtümer und Änderungen vorbehalten
GEFAHR
Gefahr durch unerwarteten Anlauf der Maschine
Gefahr durch elektrische Spannung
Sicherstellen, dass während der Montage und elektrischen Installation die Aus‐
b
gänge des Sicherheitsrelais keine Wirkung auf die Maschine haben.
Sicherstellen, dass während der Montage und elektrischen Installation des Geräts
b
und während der Demontage/Montage des Frontsteckers das Sicherheitsrelais
und damit verbundene Komponenten von allen Spannungsquellen getrennt sind.
WICHTIG
Die Schutzart IP20 gilt nur, wenn der Frontstecker montiert ist.
Voraussetzungen
•
Montage erfolgt gemäß EN 50274 und Elektroinstallation gemäß IEC 60204-1 in
Schaltschrank mit Schutzart IP54.
•
Montage erfolgt auf nicht flammbarem Untergrund.
•
Montage erfolgt auf 35-mm-Hutschiene (IEC 60715).
• Hutschiene ist an Funktionserde angeschlossen.
• Modul wird vertikal eingebaut (Hutschiene verläuft horizontal).
• Über und unter dem Modul ist mindestens 50 mm Platz für die Luftzirkulation.
• Vor dem Modul (Frontseite) ist mindestens 25 mm Platz. Abhängig von den
gewählten Anschlüssen kann auch mehr Platz benötigt werden.
Vorgehensweise

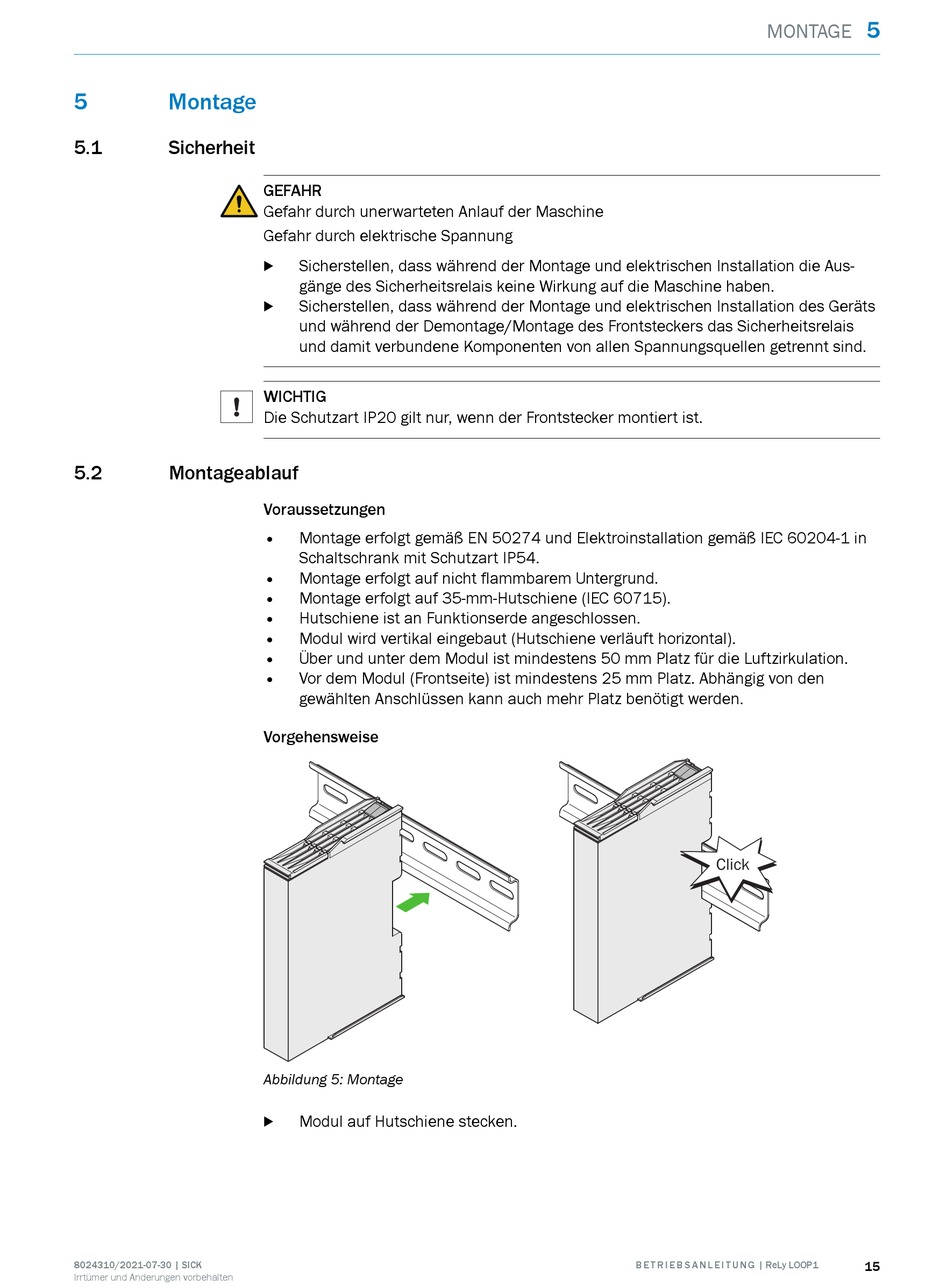

Abbildung 5: Montage
Modul auf Hutschiene stecken.
b
MONTAGE
Click
