Schaltungsbeispiele

4.5 Prüfkonzept
4.5.1 Mindestanforderungen an die regelmäßige Prüfung
14 B E T R I E B S A N L E I T U N G | ReLy HAND1
+24 V DC F0
0 V

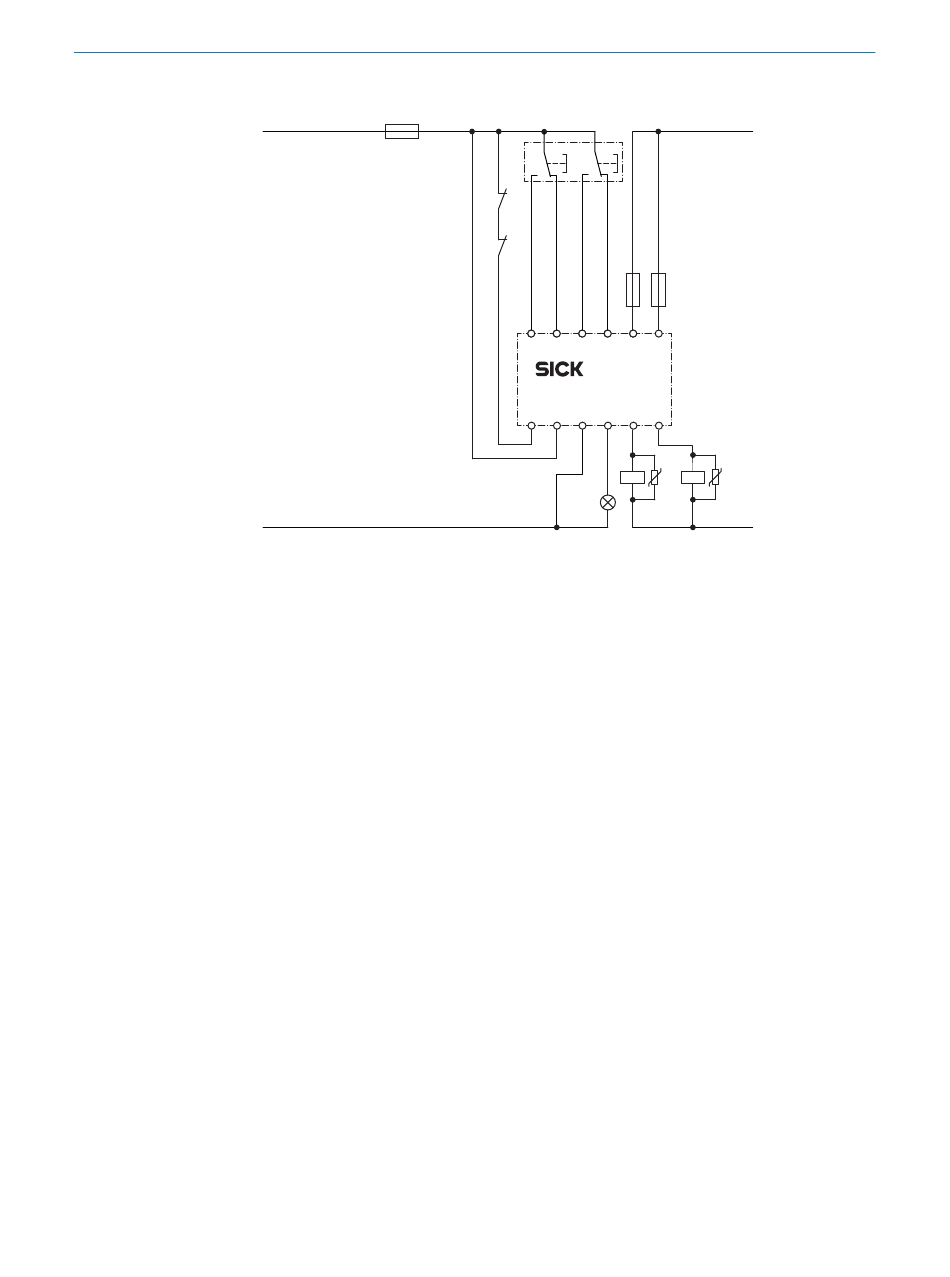

Abbildung 4: Schaltungsbeispiel ReLy HAND1
Das Sicherheitsrelais muss bei der Inbetriebnahme, nach Veränderungen und in regel‐
mäßigen Abständen von einer entsprechend befähigten Person geprüft werden,
„Prüfung", Seite 20.
Die regelmäßigen Prüfungen dienen dazu, die Wirksamkeit des Sicherheitsrelais zu
überprüfen und Mängel aufgrund von Veränderungen oder äußeren Einflüssen (z. B.
Beschädigungen oder Manipulation) aufzudecken.
Der Hersteller und der Betreiber müssen Art und Häufigkeit der Prüfungen der
Maschine auf Grundlage der Einsatzbedingungen und der Risikobeurteilung festlegen.
Die Festlegung der Prüfungen muss in nachvollziehbarer Weise dokumentiert werden.
Folgende Prüfungen müssen regelmäßig durchgeführt werden:
• Prüfung des Gehäuses auf Beschädigungen
• Prüfung der Leitungen auf Beschädigung
• Prüfung des Sicherheitsrelais auf Anzeichen von Missbrauch oder Manipulation
• Prüfung der Sicherheitsfunktion
Das Prüfintervall ist abhängig von der für die Gesamtanwendung maßgeblichen Sicher‐
heitskenngröße, siehe Tabelle 5, Seite
