- Mesurer de nouveau la quantité dosée <grande quantité> en suivant les instructions du
testeur de diagnostic.
- Peser le récipient de mesure rempli sur la balance et déduire le poids propre du récipient,
pesé précédemment.
- Comparer la quantité d'AdBlue calculée à la valeur de consigne indiquée par le testeur de
diagnostic et l'évaluer.
- Mesurer les quantités dosées <quantité moyenne> (récipient gradué 0,25 l) et <faible
quantité> (récipient gradué 0,1 l) en suivant les instructions du testeur de diagnostic.
Déterminer les quantités d'AdBlue à l'aide de la balance (en tenant compte du poids propre
des récipients), les comparer à la valeur de consigne indiquée par le testeur de diagnostic et
les évaluer.
Le cas échéant, refaire les mesures 1 à 2 fois. Si la quantité dosée est trop faible, mesurer le
début de refoulement à l'aide du module de dosage de contrôle. Si ce contrôle est OK, le
module de dosage est défectueux.
Si les quantités dosées déterminées s'écartent des valeurs de consigne, effectuer dans
tous les cas un contrôle du débit de refoulement de la pompe (max) en liaison avec
un contrôle de régime et de pression car ces paramètres influent fortement sur la
quantité dosée (section 10.2).
Remarque :
Sur les véhicules avec vanne de régulation du circuit de refroidissement (CCV), l'étanchéité
peut être évaluée en même temps que la mesure des quantités dosées vu que la pression
système de 500 kPa (5 bars) est intégralement présente.
La version avec/sans vanne de régulation du circuit de refroidissement est indiquée lors de
l'identification par le testeur de diagnostic (section 1.5.2).

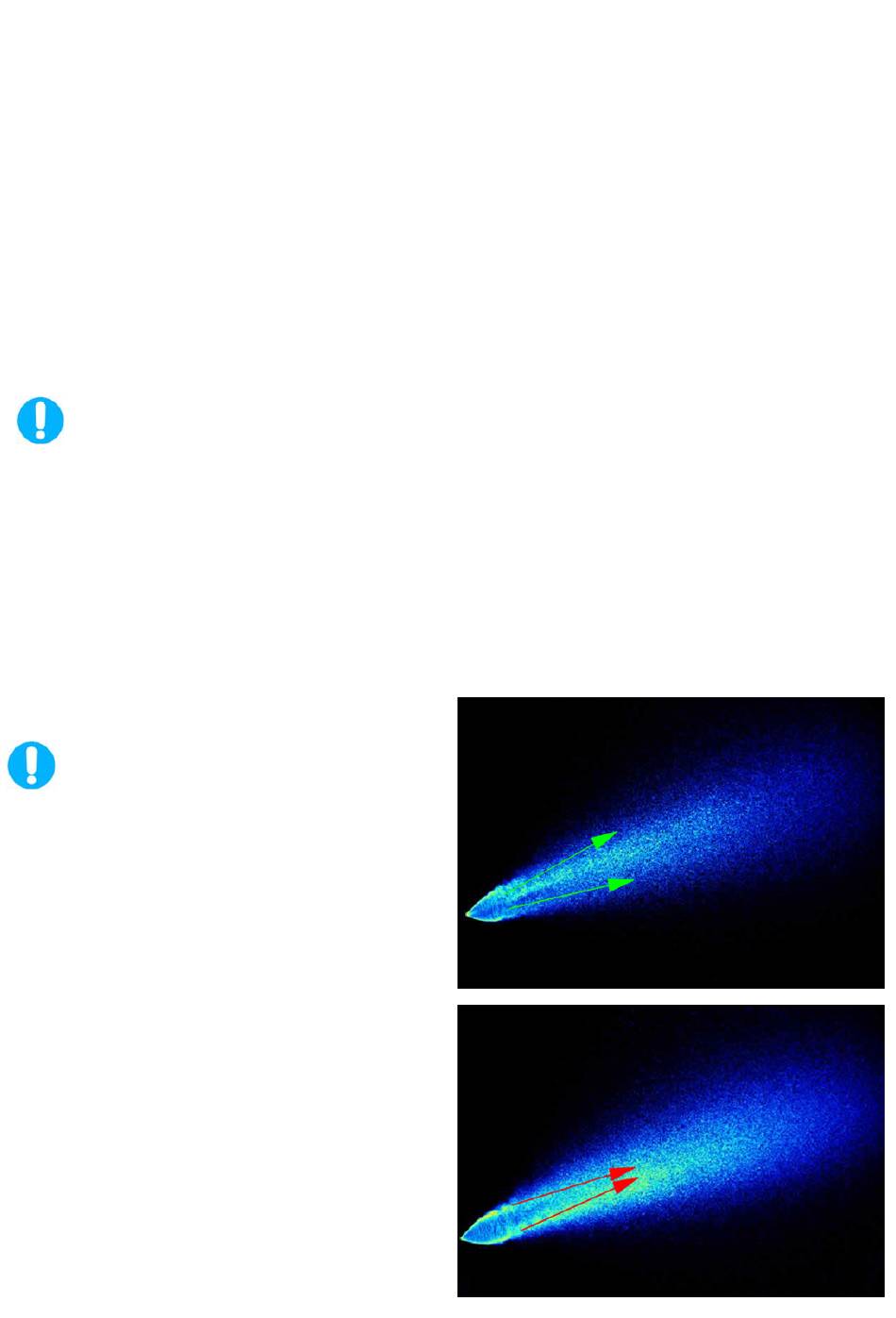

Evaluation de l'aspect de la pulvérisation
Pour évaluer correctement le module de
dosage, tenir compte non seulement de
la quantité dosée, mais également de
l'aspect de la pulvérisation.
Aspect du jet OK : le jet est rectiligne et
s'écarte (flèches vertes).
Aspect du jet pas OK : le jet se resserre en
partie (flèches rouges). Dans ce cas, il est
nécessaire de remplacer le module de dosage.
