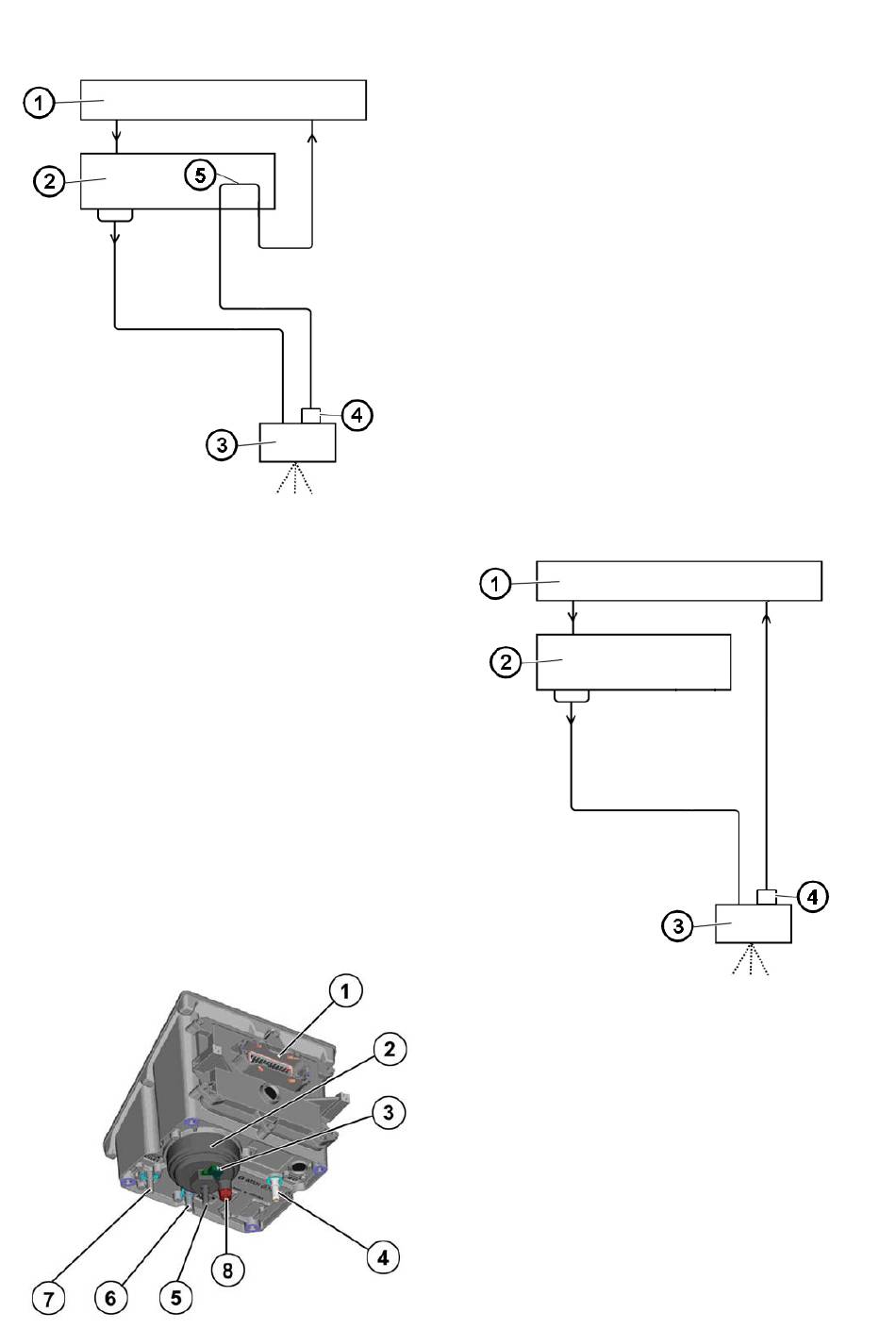

Circuito AdBlue con strozzatore fisso e adattatore circuito di raffreddamento (CCA)
1 - serbatoio AdBlue
2 - modulo di alimentazione con centralina
3 - modulo di dosaggio
4 - strozzatore fisso
1 - serbatoio AdBlue
2 - modulo di alimentazione con centralina
3 - modulo di dosaggio
4 - strozzatore fisso
5 - adattatore circuito di raffreddamento
(con collegamento intermedio)
Circuito AdBlue, solo strozzatore fisso
Vista modulo di alimentazione
con 4 attacchi per tubazioni AdBlue
(CCV oppure CCA)
1 - collegamento a spina centralina
2 - coperchio del filtro
3 - riscaldamento uscita filtro
4 - ingresso AdBlue
5 - uscita AdBlue
6 - ingresso AdBlue circuito di ritorno
7 - uscita AdBlue circuito di ritorno
8 - vite di scarico (opzionale)
