- Volte a efetuar a medição da dosagem <quantidade grande> de acordo com as indicações
do aparelho de teste de diagnose.
- Pese na balança o recipiente de medição com o líquido e subtraia o valor corresponde a seu
peso enquanto vazio.
- Compare e avalie o valor calculado da quantidade de AdBlue com o valor teórico indicado
pelo aparelho de teste de diagnose.
- Proceda à medição da dosagem <quantidade média> (recipiente de medição 0,25 l) bem
como <quantidade pequena> (recipiente de medição 0,1 l) de acordo com as indicações
do aparelho de teste de diagnose. Apure a quantidade de AdBlue com a balança (tendo em
conta o peso dos recipientes vazios), compare com o valor teórico pelo aparelho de teste de
diagnose e avalie.
Se necessário, repita as medições 1 a 2 vezes. Se a quantidade de dosagem for insuficiente,
efetue a medição do débito com o módulo de dosagem de teste (9 kg/h). Se o resultado do
teste for O.K., isto significa que o módulo de dosagem está avariado.
Se as quantidades de dosagem apuradas foram diferentes dos valores teóricos, tem de
efetuar sempre o teste do débito da bomba (máx.) juntamente com testes de
rotações e de pressão, uma vez que estes parâmetros têm um efeito considerável na
quantidade de dosagem (seção 10.2).
Nota:
No caso de veículos com válvula reguladora do circuito de refrigeração (CCV) é possível
avaliar ao mesmo tempo da medição da dosagem também a estanqueidade, uma vez que se
verifica toda a pressão do sistema 500kPa (5 bar).
Durante a identificação é possível visualizar no aparelho de teste de diagnose se está montado
o modelo com ou sem válvula reguladora do circuito de refrigeração (seção 1.5.2).

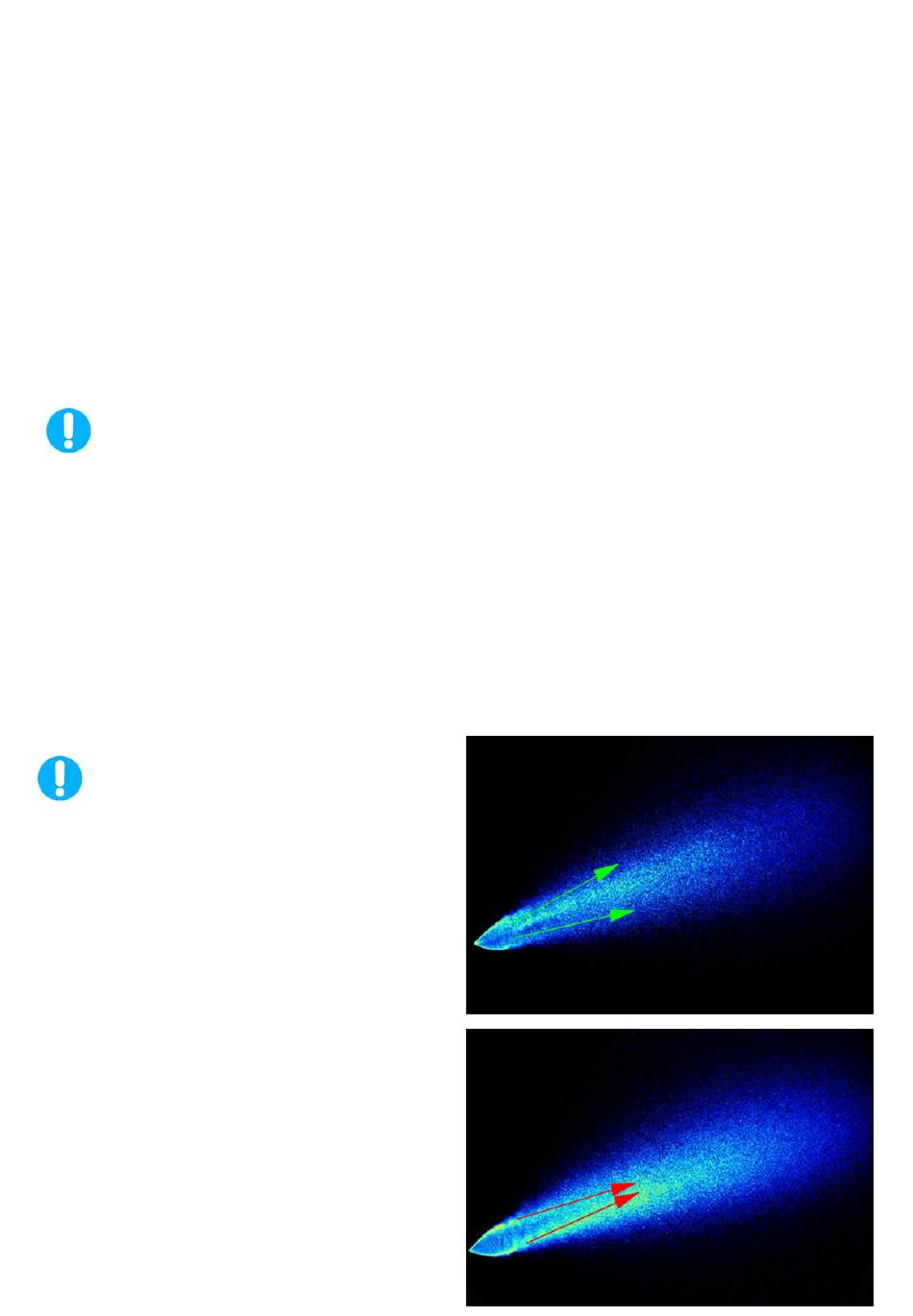

Avaliação do perfil de distribuição dos bicos de pulverização
Para poder avaliar corretamente o
módulo de dosagem não deve ser
observada apenas a quantidade de
dosagem mas também o perfil de
distribuição dos bicos de pulverização.
Perfil de distribuição dos bicos de
pulverização em ordem: as gotas de
pulverização alastram-se de forma retilínea
para fora (setas verdes).
Perfil de distribuição dos bicos de
pulverização não em ordem: ao alastrar
parte das gotas de pulverização volta a
contrair-se (setas vermelhas). Neste caso, o
módulo de dosagem tem de ser substituído.
