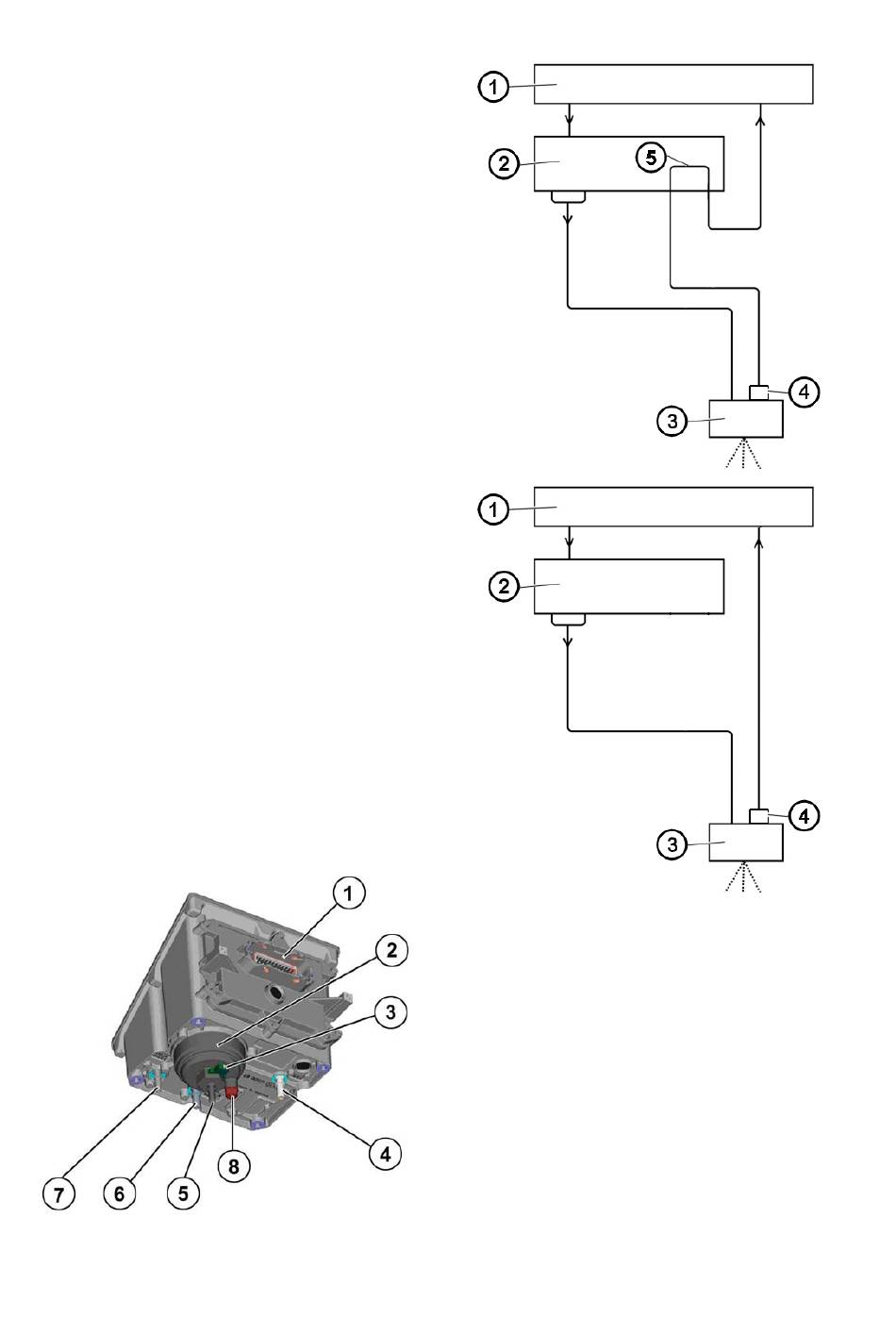

Circuito de AdBlue con estrangulador fijo y adaptador de circuito de refrigeración (CCA)
1 - Depósito de AdBlue
2 - Módulo de alimentación con unidad de
control
3 - Módulo de dosificación
4 - Estrangulador fijo
5 - Adaptador del circuito de refrigeración
(pasado en bucle)
Circuito de AdBlue, sólo estrangulador fijo
1 - Depósito de AdBlue
2 - Módulo de alimentación con unidad de
control
3 - Módulo de dosificación
4 - Estrangulador fijo
8
Vista del módulo de alimentación con 4
conexiones para tuberías de AdBlue (CCV o
CCA)
1 - Conexión por enchufe de la unidad de
control
2 - Tapa del filtro
3 - Calefacción de la salida del filtro
4 - Entrada de AdBlue
5 - Salida de AdBlue
6 - Entrada de AdBlue del circuito de retorno
7 - Salida de AdBlue del circuito de retorno
8 - Tornillo de vaciado (opcional)
