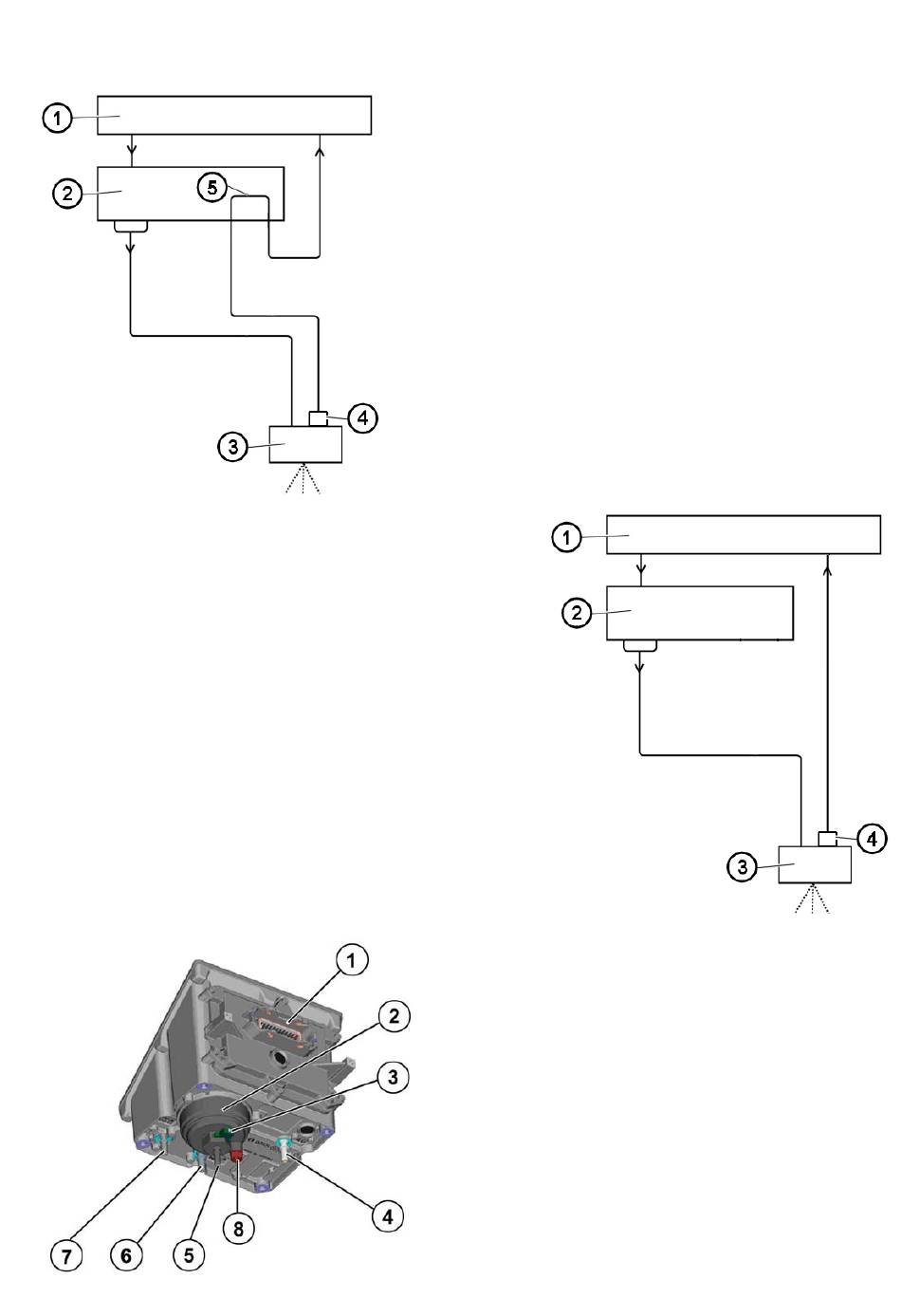

Circuit d'AdBlue avec papillon fixe et adaptateur de circuit de refroidissement (CCA)
1 - Réservoir d'AdBlue
2 - Module d'alimentation avec centrale
de commande
3 - Module de dosage
4 - Papillon fixe
1 - Réservoir d'AdBlue
2 - Module d'alimentation avec centrale
de commande
3 - Module de dosage
4 - Papillon fixe
5 - Adaptateur de circuit de refroidissement
(bouclé)
Circuit d'AdBlue, uniquement papillon fixe
Vue
du module d'alimentation avec 4 raccords
pour conduites d'AdBlue
(CCV ou CCA)
1 - Connecteur de la centrale de commande
2 - Couvercle du filtre
3 - Chauffage de la sortie du filtre
4 - Entrée d'AdBlue
5 - Sortie d'AdBlue
6 - Entrée d'AdBlue circuit de retour
7 - Sortie d'AdBlue circuit de retour
8 - Vis de décharge (option)
