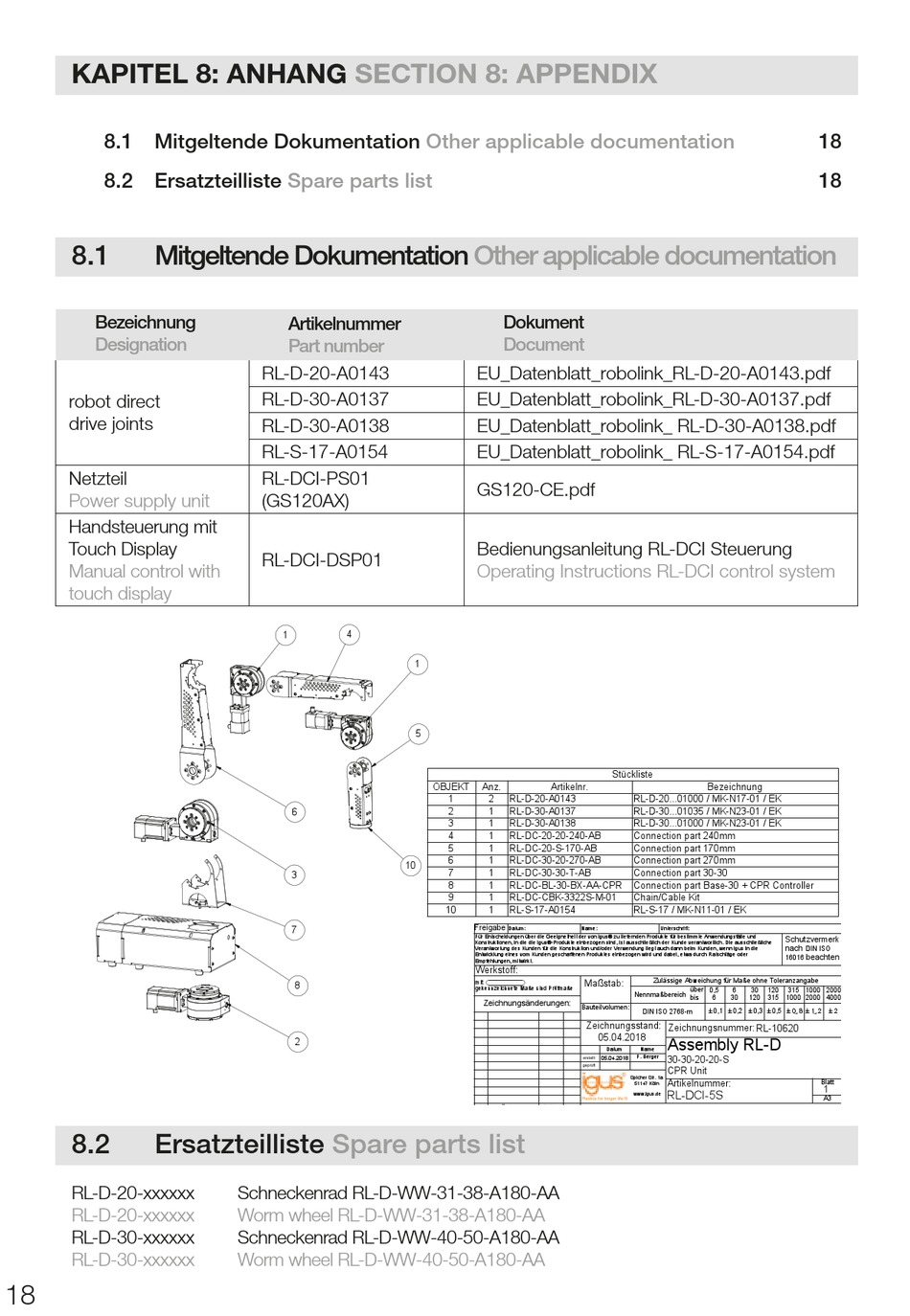

KAPITEL 8: ANHANG
8.1 Mitgeltende Dokumentation
8.2 Ersatzteilliste
8.1
Mitgeltende Dokumentation
Bezeichnung
Designation
robot direct
drive joints
Netzteil
Power supply unit
Handsteuerung mit
Touch Display
Manual control with
6
touch display
D
C
B
A
6
8.2
Ersatzteilliste
RL-D-20-xxxxxx
RL-D-20-xxxxxx
RL-D-30-xxxxxx
RL-D-30-xxxxxx
18
SECTION 8: APPENDIX
Spare parts list
Artikelnummer
Part number
RL-D-20-A0143
RL-D-30-A0137
RL-D-30-A0138
RL-S-17-A0154
RL-DCI-PS01
(GS120AX)
RL-DCI-DSP01
5
4
1
4
6
10
3
7
8
2
5
4
Spare parts list
Schneckenrad RL-D-WW-31-38-A180-AA
Worm wheel RL-D-WW-31-38-A180-AA
Schneckenrad RL-D-WW-40-50-A180-AA
Worm wheel RL-D-WW-40-50-A180-AA
Other applicable documentation
Other applicable documentation
Dokument
Document
EU_Datenblatt_robolink_RL-D-20-A0143.pdf
EU_Datenblatt_robolink_RL-D-30-A0137.pdf
EU_Datenblatt_robolink_ RL-D-30-A0138.pdf
EU_Datenblatt_robolink_ RL-S-17-A0154.pdf
GS120-CE.pdf
Bedienungsanleitung RL-DCI Steuerung
Operating Instructions RL-DCI control system
3
1
5
OBJEKT
Anz.
Artikelnr.
1
2
RL-D-20-A0143
2
1
RL-D-30-A0137
3
1
RL-D-30-A0138
4
1
RL-DC-20-20-240-AB
5
1
RL-DC-20-S-170-AB
6
1
RL-DC-30-20-270-AB
7
1
RL-DC-30-30-T-AB
8
1
RL-DC-BL-30-BX-AA-CPR
9
1
RL-DC-CBK-3322S-M-01
10
1
RL-S-17-A0154
