Kon guration und Prüfung

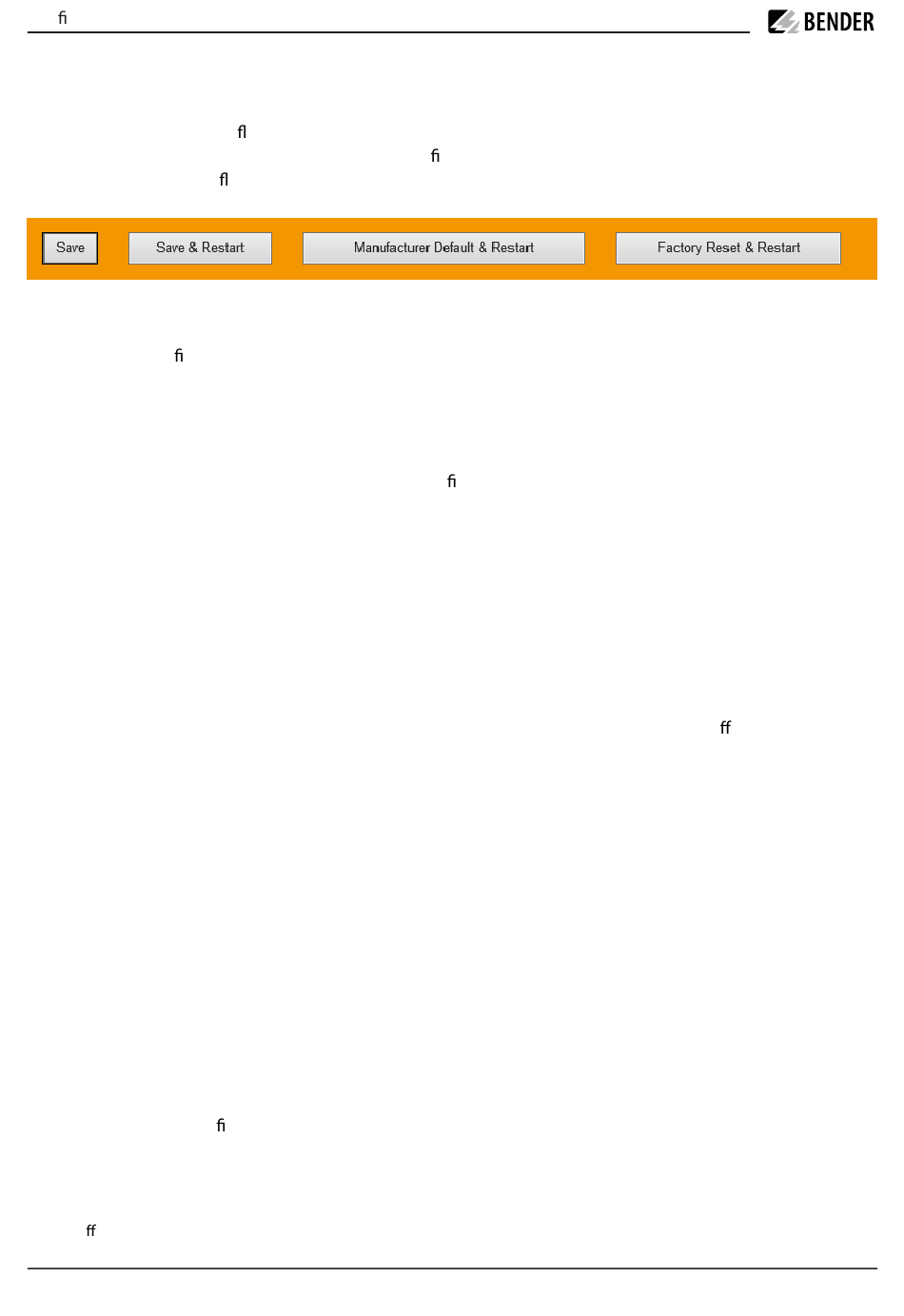

Registerkarte Manufacturer
Durch Anklicken der Schalt äche „Manufacturer Default & Restart" auf der Registerkarte Manufacturer
werden geänderte Parameter der Manufacturer Kon guration auf deren Standardwerte zurückgesetzt.
Klicken Sie auf die Schalt äche „Factory Reset & Restart", um den Laderegler auf Werkseinstellungen
zurückzusetzen.
5.5
Prüfen und System-Bootvorgang
Nach erfolgter Kon guration muss die Betriebsbereitschaft des Ladereglers getestet werden. Dies kann
mittels eines Fahrzeugsimulators erfolgen. Folgendes wird überprüft:
• Ein erfolgreicher Bootvorgang hat stattgefunden (bei Varianten mit OCPP: OCPP State - IDLE)
• Falls eine Backend-Verbindung aufgebaut werden soll, dass dies geschehen ist (nur bei Varianten mit
OCPP: Connection State - CONNECTED)
• Eine Verbindung zum Zähler ist möglich (Meter con guration)
• Das Ver- bzw. Entriegeln des Steckers funktioniert.
Fehlermeldungen werden innerhalb der „Errorlist" auf der Registerkarte State angezeigt.
Der Bootvorgang beginnt, sobald der Laderegler mit Spannung (12 V) versorgt ist. Nach etwa 30 s leuchtet
die LED „STATUS" auf der Vorderseite des Ladereglers auf. Nach einer kurzen Zeit blinkt die LED „STATUS"
grün im Falle eines erfolgreichen Bootvorgangs.
5.6
Konnektivität zum Backend
Verbindung des Ladereglers mit dem Backend
Die Registerkarte Settings aufrufen (http://192.168.123.123/operator/settings). Der Zugri erfolgt über
folgenden Benutzername und folgendes Kennwort:
• Benutzername: operator
• Passwort: yellow_zone
Unter „Connection Type" sind die folgenden Optionen verfügbar:
• No Backend
• GSM (4G-Modem)
• Ethernet
• USB
• WiFi
GSM (4G-Modem)
Der „Access Point Name (APN)" des zu verwendenden Mobilfunknetzes ist erforderlich, wenn eine
Verbindung zum Backend-System über das integrierte 4G-Modem hergestellt wird.
Ein Benutzername („APN Username") und Passwort („APN Password") können erforderlich sein, um den
Access Point zu authenti zieren.
APN-Informationen wie Benutzername und Passwort werden vom ausgewählten Mobilfunknetzbetreiber
bereitgestellt. Eine Online-Verbindung zum Backend-System sollte innerhalb von 20 - 120 s erfolgen. Bei
Verbindungsproblemen kann auf der Registerkarte State die Empfangsfeldstärke (RSSI) geprüft werden. Falls
4
betri t nur Varianten mit OCPP
