Weld-Check
Mit Hilfe der Messleitungen (Klemme H: WA, WB) kann ein unzulässiges Schließen der Schützkontakte, bspw.
verschweißen/verkleben, erkannt werden.

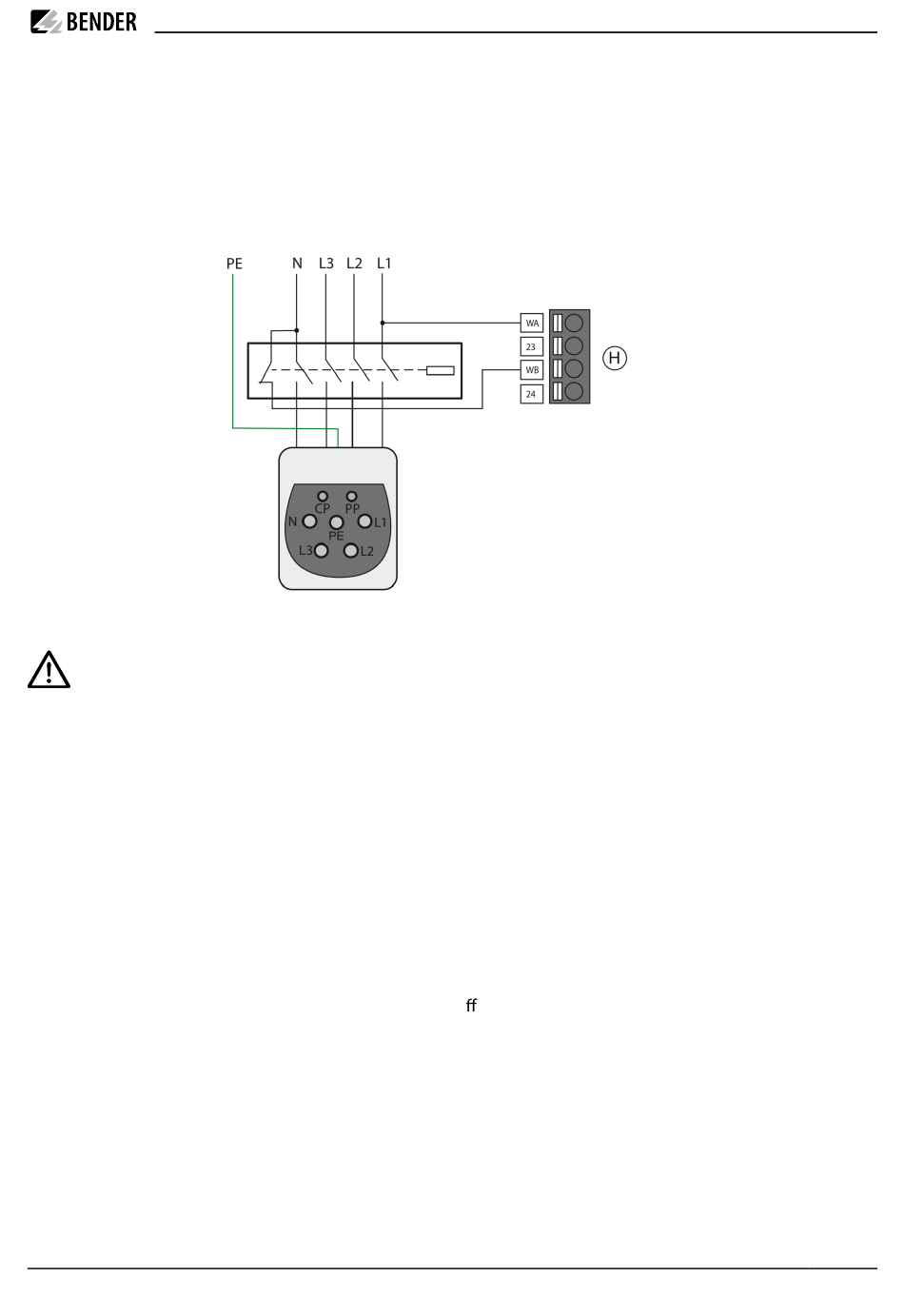

Anschlussbild
HINWEIS
Gefahr eines Kurzschlusses! Für die Ankopplung der Klemmen WA und WB kann entsprechend DIN
VDE 0100-430 auf Schutzeinrichtungen zum Schutz bei Kurzschluss verzichtet werden, wenn die
Leitung oder das Kabel so ausgeführt ist, dass die Gefahr eines Kurzschlusses auf ein Mindestmaß
beschränkt ist (Empfehlung: kurz- und erdschlussfeste Verlegung). Die Anschlussleitungen WA
und WB an das zu überwachende Netz müssen als Stichleitung ausgeführt werden. Es darf kein
Laststrom über die Klemmen geführt werden.
4.3.4

PE-Monitoring

PE-Monitoring
Das PE-Monitoring überprüft, ob es vom Laderegler zu PE eine Verbindung gibt. Hierzu muss WA an L1
angeschlossen sein. Durch kapazitive Leitungsbeläge ist die zu überprüfende Zuleitungslänge begrenzt.
Um eine ordungsgemäße Funktionalität des PE-Monitorings zu gewährleisten muss L1 hinter dem
Messtromwandler und vor dem Leistungsschütz abgegri en werden.
