Anschluss

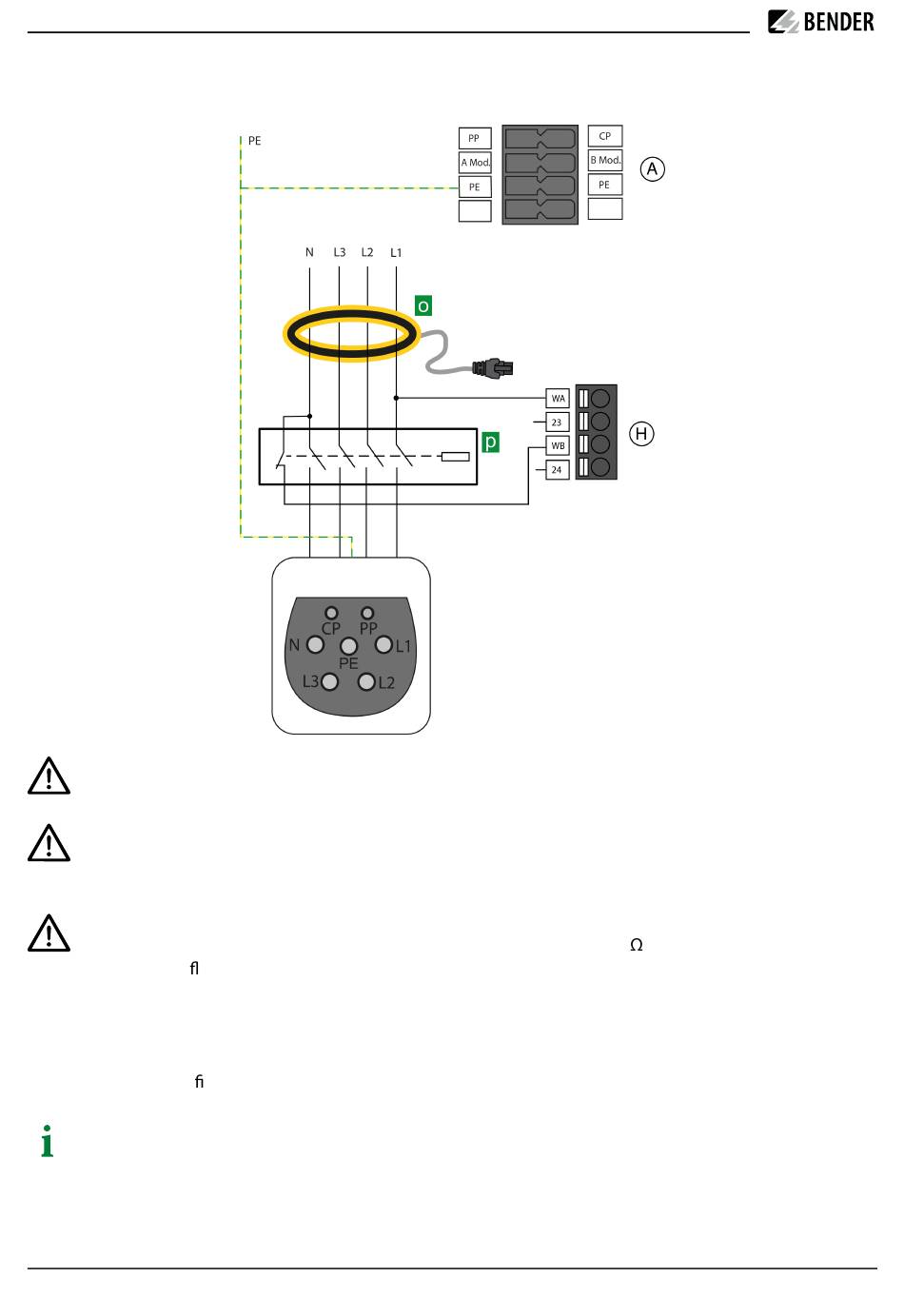

Anschlussbild
HINWEIS
Das PE-Monitoring ersetzt keine Prüfungen (Beispiel: Schutzleiterwiderstand).
HINWEIS
Der Ethernetschirm und der USB-Schirm sind direkt an PE angeschlossen. Dies ist bei der Prüfung zu
berücksichtigen!
HINWEIS
HV-Prüfung: WA ist über eine Schutzbeschaltung und mit circa 140 k an PE angekoppelt.
Über 500 V ießt ein Ableitstrom gegen PE.
Prüfspannungen über AC 1000 V/1 Sek. sind nicht zulässig!
4.3.5
Control-Pilot- (CP) und Proximity-Pilot-Anschlüsse (PP)
Der PP-Kontakt identi ziert das angeschlossene Ladekabel und begrenzt den maximal möglichen Ladestrom.
Der CP-Kontakt ermöglicht die Kommunikation zum Fahrzeug (siehe Normenreihe IEC61851).
Bei fest angeschlossenem Ladekabel wird PP nicht benötigt.
20
CC613_D00381_07_M_XXDE / 02.2023
