Übersicht Sicherheits Einrichtungen - Solarbayer BIO X Betriebsanleitung

Holzvergaserkessel BioX

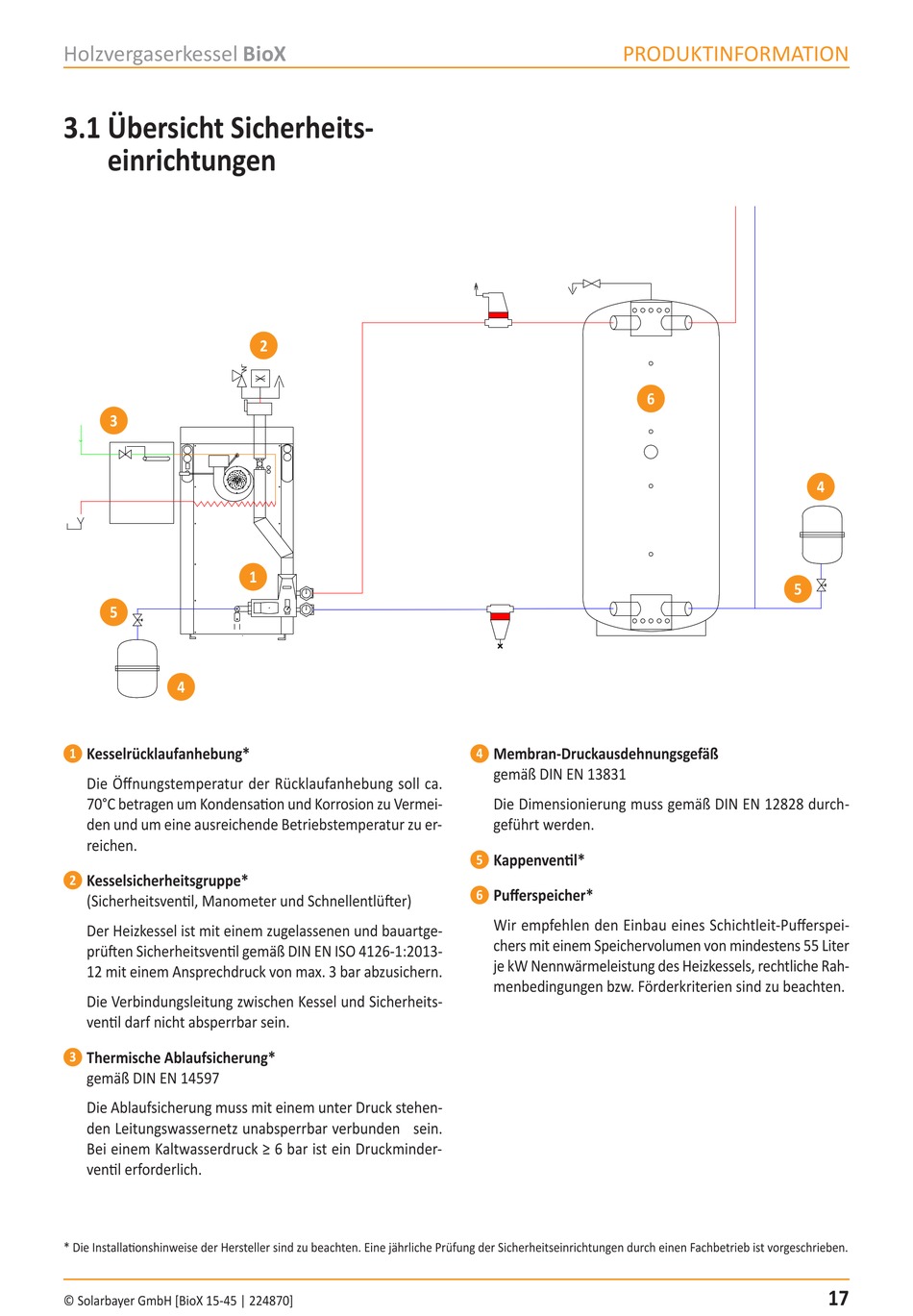

3.1 Übersicht Sicherheits ­
einrichtungen
3
5
4
Kesselrücklaufanhebung*
1
Die Öffnungstemperatur der Rücklaufanhebung soll ca.
70°C betragen um Kondensation und Korrosion zu Vermei­
den und um eine ausreichende Betriebstemperatur zu er­
reichen.
Kesselsicherheitsgruppe*
2
(Sicherheitsventil, Manometer und Schnellentlüfter)
Der Heizkessel ist mit einem zugelassenen und bauartge­
prüften Sicherheitsventil gemäß DIN EN ISO 4126­1:2013­
12 mit einem Ansprechdruck von max. 3 bar abzusichern.
Die Verbindungsleitung zwischen Kessel und Sicherheits­
ventil darf nicht absperrbar sein.
Thermische Ablaufsicherung*
3
gemäß DIN EN 14597
Die Ablaufsicherung muss mit einem unter Druck stehen­
den Leitungswassernetz unabsperrbar verbunden sein.
Bei einem Kaltwasserdruck ≥ 6 bar ist ein Druckminder­
ventil erforderlich.
* Die Installationshinweise der Hersteller sind zu beachten. Eine jährliche Prüfung der Sicherheitseinrichtungen durch einen Fachbetrieb ist vorgeschrieben.
© Solarbayer GmbH [BioX 15­45 | 224870]
2
1
PRODUKTINFORMATION
6
Membran­Druckausdehnungsgefäß
4
gemäß DIN EN 13831
Die Dimensionierung muss gemäß DIN EN 12828 durch­
geführt werden.
Kappenventil*
5
Pufferspeicher*
6
Wir empfehlen den Einbau eines Schichtleit­Pufferspei­
chers mit einem Speichervolumen von mindestens 55 Liter
je kW Nennwärmeleistung des Heizkessels, rechtliche Rah­
menbedingungen bzw. Förderkriterien sind zu beachten.
4
5
17
