PRODUKTINFORMATION

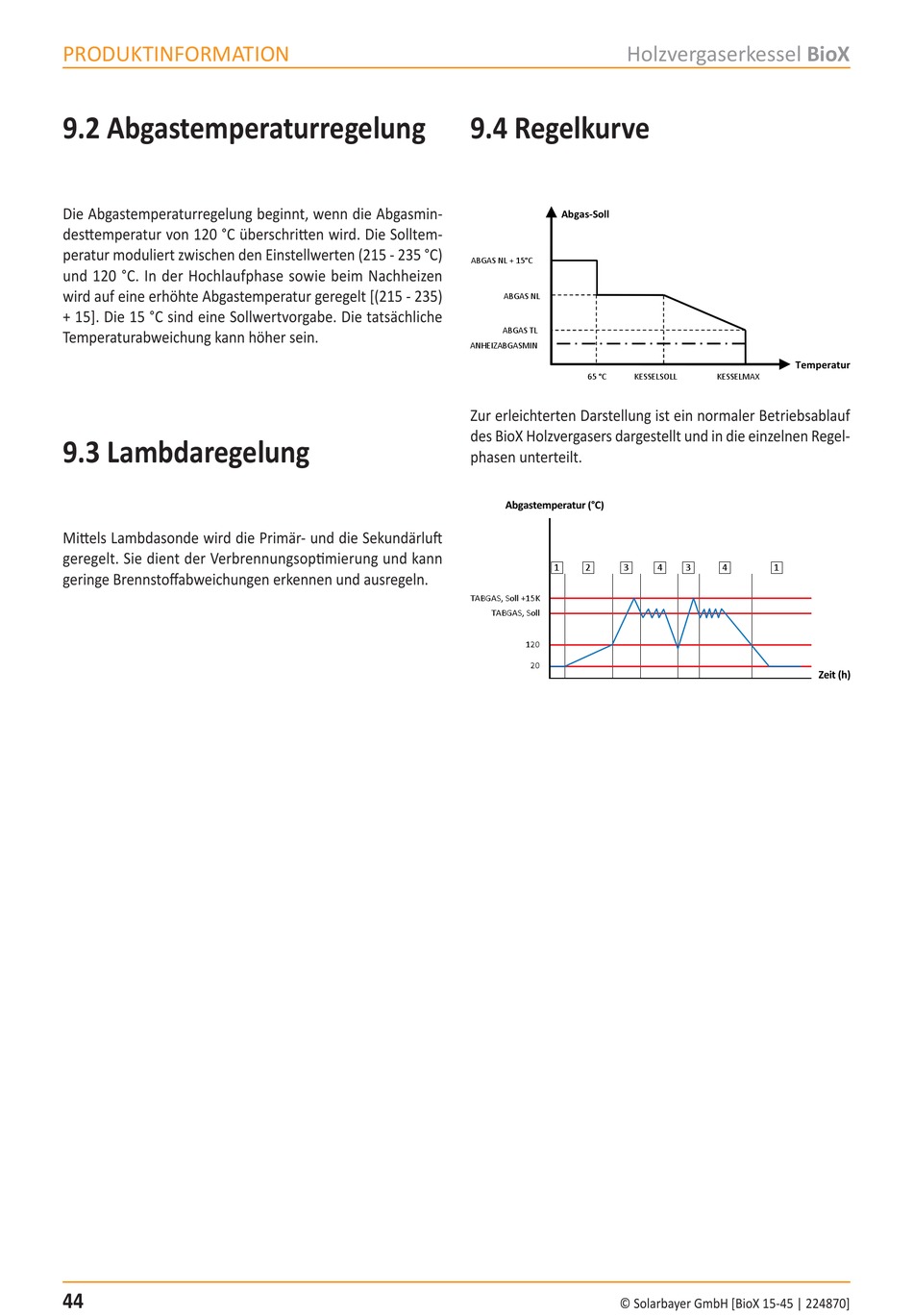

9.2 Abgastemperaturregelung

Die Abgastemperaturregelung beginnt, wenn die Abgasmin­
desttemperatur von 120 °C überschritten wird. Die Solltem­
peratur moduliert zwischen den Einstellwerten (215 ­ 235 °C)
und 120 °C. In der Hochlaufphase sowie beim Nachheizen
wird auf eine erhöhte Abgastemperatur geregelt [(215 ­ 235)
+ 15]. Die 15 °C sind eine Sollwertvorgabe. Die tatsächliche
Temperaturabweichung kann höher sein.

9.3 Lambdaregelung

Mittels Lambdasonde wird die Primär­ und die Sekundärluft
geregelt. Sie dient der Verbrennungsoptimierung und kann
geringe Brennstoffabweichungen erkennen und ausregeln.
44
Holzvergaserkessel BioX

9.4 Regelkurve

Abgas-Soll
ABGAS NL + 15°C
ABGAS NL
ABGAS TL
ANHEIZABGASMIN
65 °C KESSELSOLL
Zur erleichterten Darstellung ist ein normaler Betriebsablauf
des BioX Holzvergasers dargestellt und in die einzelnen Regel­
phasen unterteilt.
Abgastemperatur (°C)
1 2 3
TABGAS, Soll +15K
TABGAS, Soll
120
20
© Solarbayer GmbH [BioX 15­45 | 224870]
Temperatur
KESSELMAX
4 3 4 1
Zeit (h)
