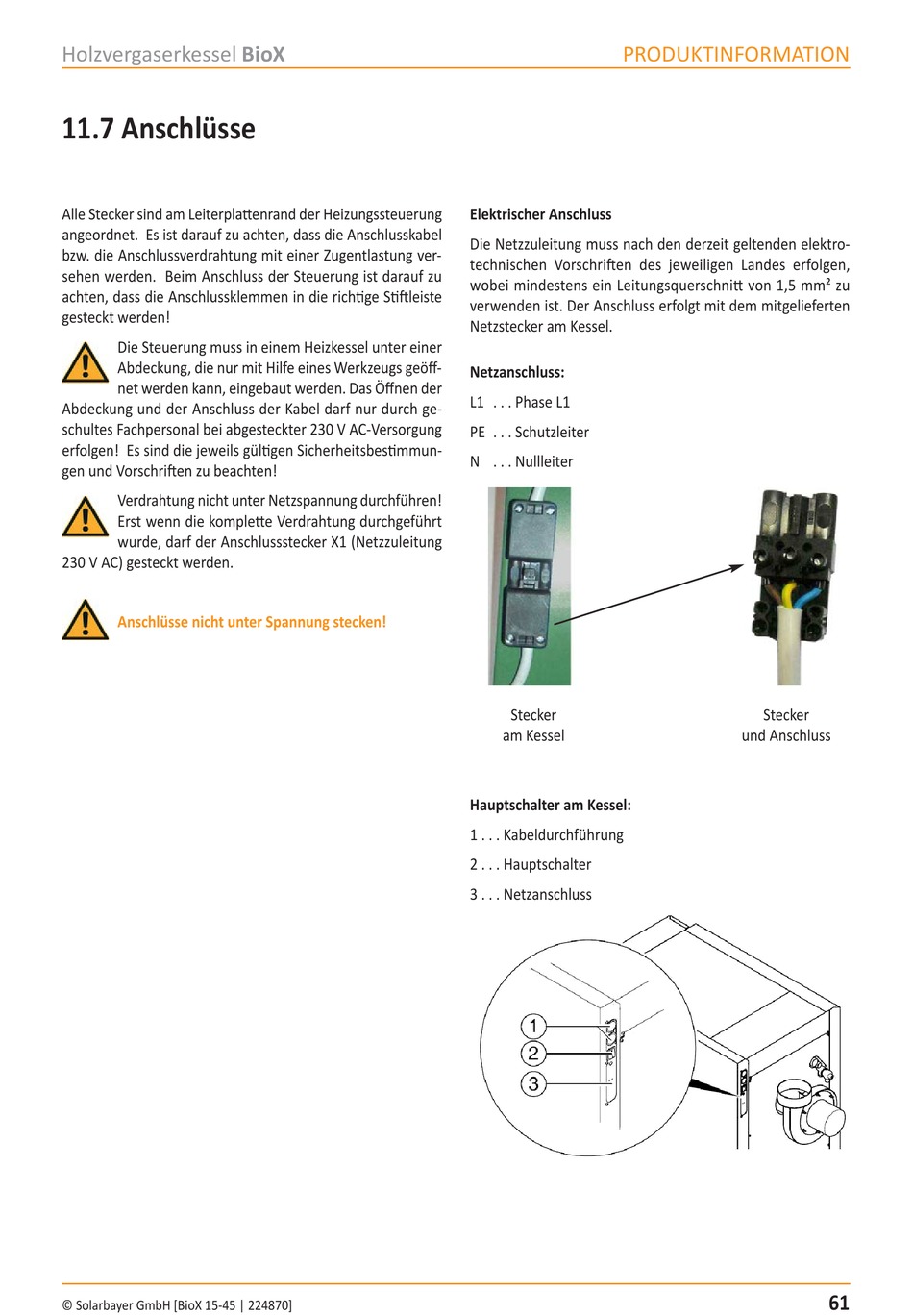

Holzvergaserkessel BioX
11.7 Anschlüsse
Alle Stecker sind am Leiterplattenrand der Heizungssteuerung
angeordnet. Es ist darauf zu achten, dass die Anschlusskabel
bzw. die Anschlussverdrahtung mit einer Zugentlastung ver­
sehen werden. Beim Anschluss der Steuerung ist darauf zu
achten, dass die Anschlussklemmen in die richtige Stiftleiste
gesteckt werden!
Die Steuerung muss in einem Heizkessel unter einer
Abdeckung, die nur mit Hilfe eines Werkzeugs geöff­
net werden kann, eingebaut werden. Das Öffnen der
Abdeckung und der Anschluss der Kabel darf nur durch ge­
schultes Fachpersonal bei abgesteckter 230 V AC­Versorgung
erfolgen! Es sind die jeweils gültigen Sicherheitsbestimmun­
gen und Vorschriften zu beachten!
Verdrahtung nicht unter Netzspannung durchführen!
Erst wenn die komplette Verdrahtung durchgeführt
wurde, darf der Anschlussstecker X1 (Netzzuleitung
230 V AC) gesteckt werden.
Anschlüsse nicht unter Spannung stecken!
© Solarbayer GmbH [BioX 15­45 | 224870]
PRODUKTINFORMATION
Elektrischer Anschluss
Die Netzzuleitung muss nach den derzeit geltenden elektro­
technischen Vorschriften des jeweiligen Landes erfolgen,
wobei mindestens ein Leitungsquerschnitt von 1,5 mm² zu
verwenden ist. Der Anschluss erfolgt mit dem mitgelieferten
Netzstecker am Kessel.
Netzanschluss:
L1 . . . Phase L1
PE . . . Schutzleiter
N . . . Nullleiter
Stecker
am Kessel
Hauptschalter am Kessel:
1 . . . Kabeldurchführung
2 . . . Hauptschalter
3 . . . Netzanschluss
L1 PE N
Stecker
und Anschluss
