11.3.1 Sicherungen

Ein Sicherungswechsel darf nur bei abgesteckter 230 V AC­
Versorgung von geschultem Fachpersonal erfolgen. Es sind
die jeweils gültigen Sicherheitsbestimmungen und Vorschrif­
ten zu beachten!
Das Netzteil für die Versorgung der Elektronik ist durch Fein­
sicherungen geschützt.
Zum Wechseln einer Sicherung beachten sie bitte folgende

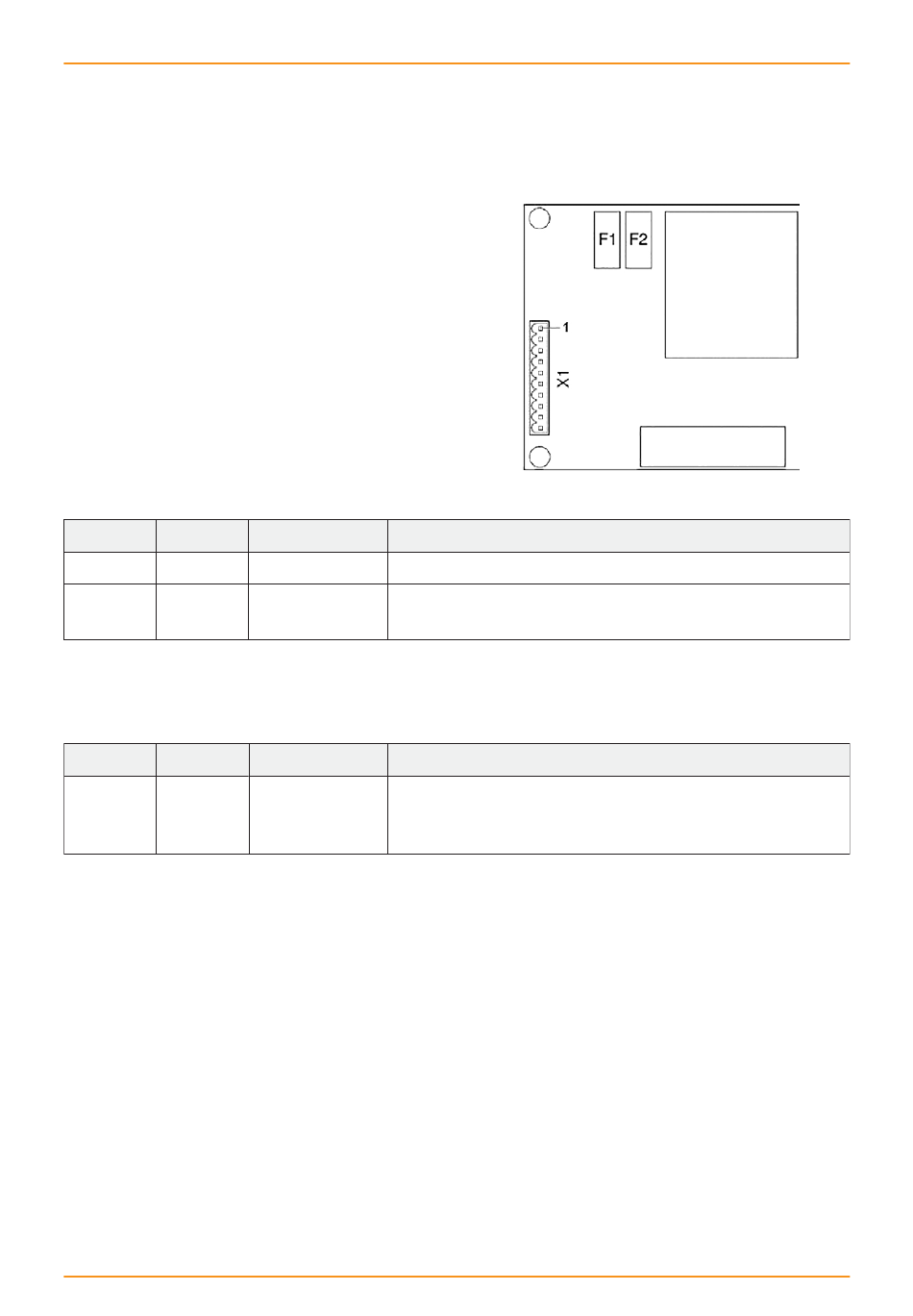

Übersicht (rechs) mit der Anordnung der Sicherungen auf dem
Leistungsteil.
Sicherung Wert
F1 0,08 A/T
F2 3,15 A/T
(siehe Kapitel 11.3: Anschlussbelegung)
Des Weiteren sind mit selbstrückstellenden PTC­Sicherungen abgesichert:
Sicherung Wert
F3 0,12 A
Diese PTC­Sicherungen sind wartungsfrei und dürfen nur von geschultem Fachpersonal ausgetauscht werden!
Die PTC­Sicherung bleibt solange hochohmig, wie Überstrom anliegt. Die PTC­Sicherung schützt hierdurch kontinuierlich, bis
der Fehler beseitigt bzw. der Strom abgeschaltet wird.
Beim Selbstrückstellen nimmt der Widerstand der PTC­Sicherung schnell wieder seinen Ausgangswert an.
54
Bezeichnung
–
–
(Wärmetauscherreinigung) und Phasenanschnitt (Saugzug)
Bezeichnung
+24 V­1
Belegung
Vorsicherung Trafo (Elektronik)
Absicherung für 230 V­Versorgung nach STB für Relais
Belegung
+24 V­Ausgang für digitale Eingänge:
DI0 X2 für Füllschachttür
DI1 X5 für Drehzahlrückmeldung
