Fehlerbeseitigung, Wartung und Reparatur der Bypassarmatur
1

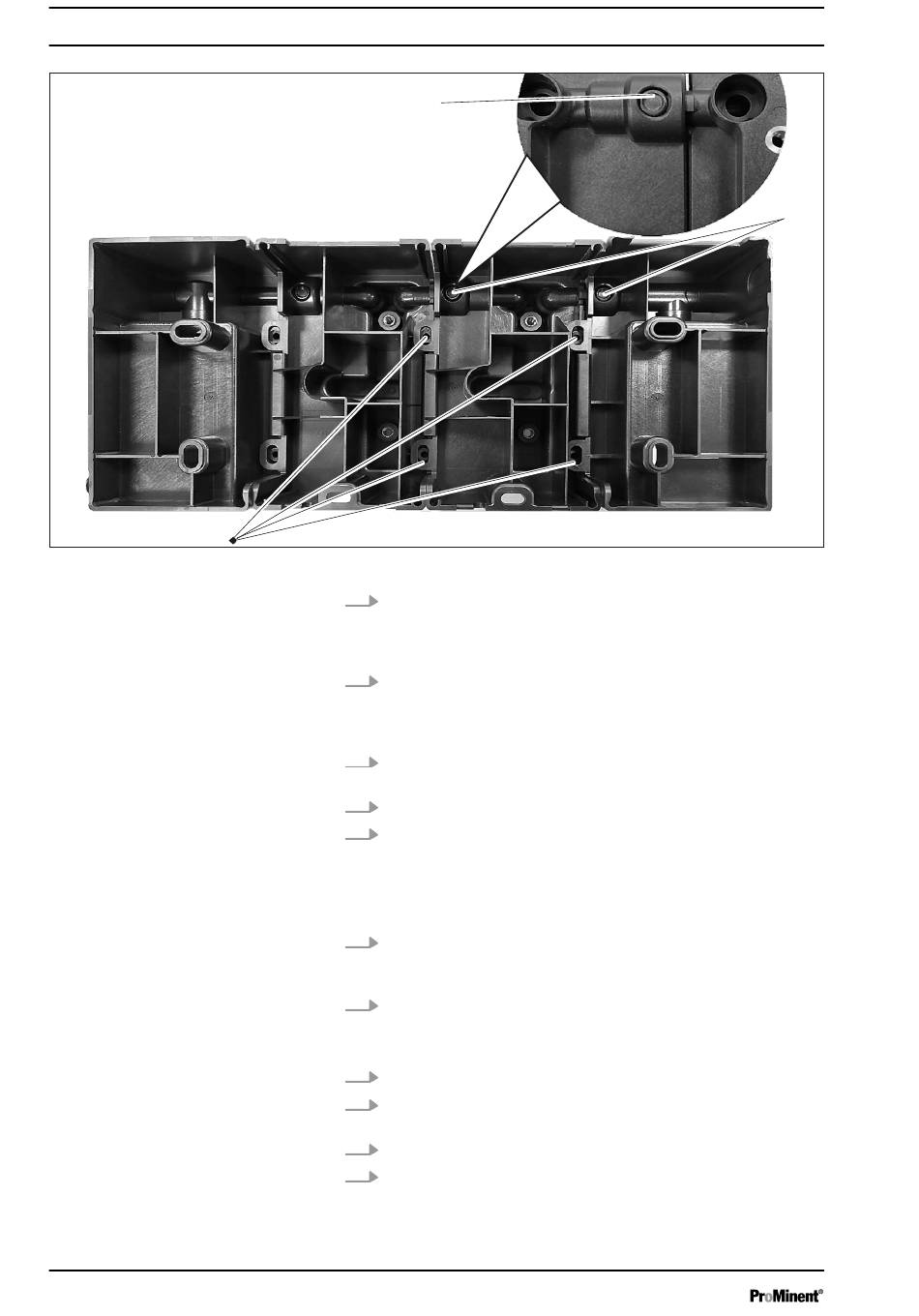

Abb. 55: Befestigungsschrauben (1) und Haltenasen (2) und (3)
86
2
7.
Entfernen Sie auf der Rückseite der Bypassarmatur die
Befestigungsschrauben (1) des Modulträgers, der entfernt
werden soll oder dort wo das Erweiterungsmodul eingebaut
werden soll.
8.
Entriegeln Sie die Haltenasen (2) und (3) des Modulträgers
und bauen Sie den Modulträger aus, dabei müssen Sie die
Module um ca. 90° gegeneinander verdrehen und gleich‐
zeitig auseinander ziehen.
9.
Reinigen Sie die Aufnahmen in den verbleibenden Modulträ‐
gern.
10.
Montieren Sie alle entfernten O-Ringe wieder.
11.
Beim Stecken der Modulträger darauf achten, dass der
Schnapphaken und die Nut am Nachbarmodul zueinander
fluchten.
Bauen Sie den neuen Modulträger oder zusätzlichen Modul‐
träger ein, die Haltenasen müssen dabei einrasten.
12.
Versetzen Sie die Modulträger zueinander unter Vorspan‐
nung und verschrauben Sie die Modulträger miteinander, ca.
2 Nm (handfest).
13.
Bauen Sie die Bypassarmatur wieder an.
Falls Sie die Anzahl der Module verändert haben, müssen
Sie die Befestigungsbohrungen neu anbringen.
14.
Falls erforderlich: Bauen Sie die Sensoren ein.
15.
Bauen Sie alle Schläuche und sonstigen festverbundenen
Anlagenteile an die Bypassarmatur an.
16.
Öffnen Sie den bauseitigen Zulauf zur Bypassarmatur.
17.
Öffnen Sie den Absperrhahn etwas und prüfen Sie alle
Module auf Dichtigkeit, bevor Sie den Absperrhahn voll‐
ständig öffnen.
