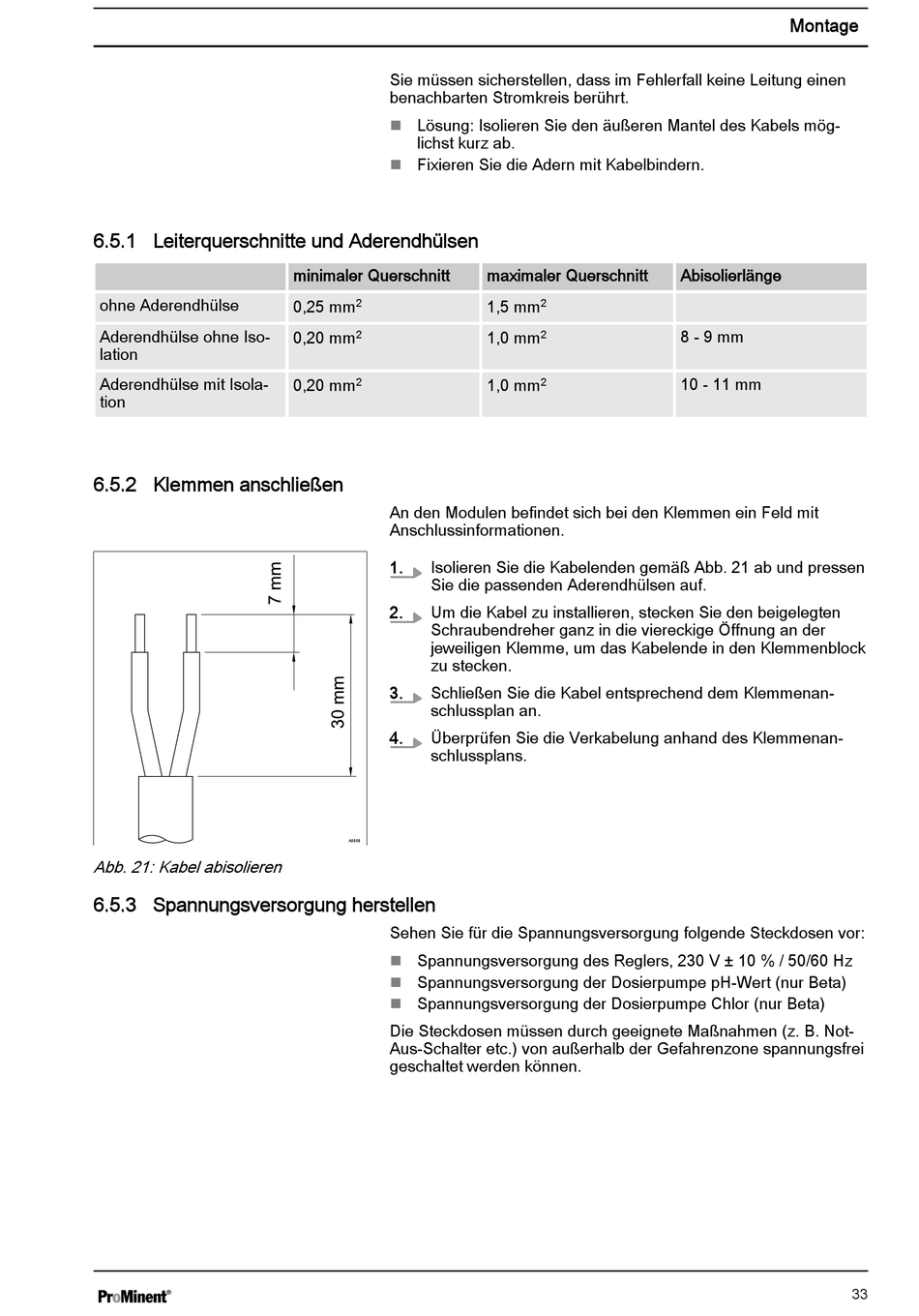

6.5.1 Leiterquerschnitte und Aderendhülsen
ohne Aderendhülse
Aderendhülse ohne Iso‐
lation
Aderendhülse mit Isola‐
tion
6.5.2 Klemmen anschließen
Abb. 21: Kabel abisolieren
6.5.3 Spannungsversorgung herstellen
Sie müssen sicherstellen, dass im Fehlerfall keine Leitung einen
benachbarten Stromkreis berührt.
Lösung: Isolieren Sie den äußeren Mantel des Kabels mög‐
n
lichst kurz ab.
Fixieren Sie die Adern mit Kabelbindern.
n
minimaler Querschnitt
0,25 mm
2
0,20 mm
2
0,20 mm
2
An den Modulen befindet sich bei den Klemmen ein Feld mit
Anschlussinformationen.
1.
Isolieren Sie die Kabelenden gemäß Abb. 21 ab und pressen
Sie die passenden Aderendhülsen auf.
2.
Um die Kabel zu installieren, stecken Sie den beigelegten
Schraubendreher ganz in die viereckige Öffnung an der
jeweiligen Klemme, um das Kabelende in den Klemmenblock
zu stecken.
3.
Schließen Sie die Kabel entsprechend dem Klemmenan‐
schlussplan an.
4.
Überprüfen Sie die Verkabelung anhand des Klemmenan‐
schlussplans.
A0508
Sehen Sie für die Spannungsversorgung folgende Steckdosen vor:
Spannungsversorgung des Reglers, 230 V ± 10 % / 50/60 Hz
n
Spannungsversorgung der Dosierpumpe pH-Wert (nur Beta)
n
Spannungsversorgung der Dosierpumpe Chlor (nur Beta)
n
Die Steckdosen müssen durch geeignete Maßnahmen (z. B. Not-
Aus-Schalter etc.) von außerhalb der Gefahrenzone spannungsfrei
geschaltet werden können.
maximaler Querschnitt
1,5 mm
2
1,0 mm
2
1,0 mm
2
Montage
Abisolierlänge
8 - 9 mm
10 - 11 mm
