Istruzioni per la messa in servizio e l'installazione del PC di sistema inLab inEos

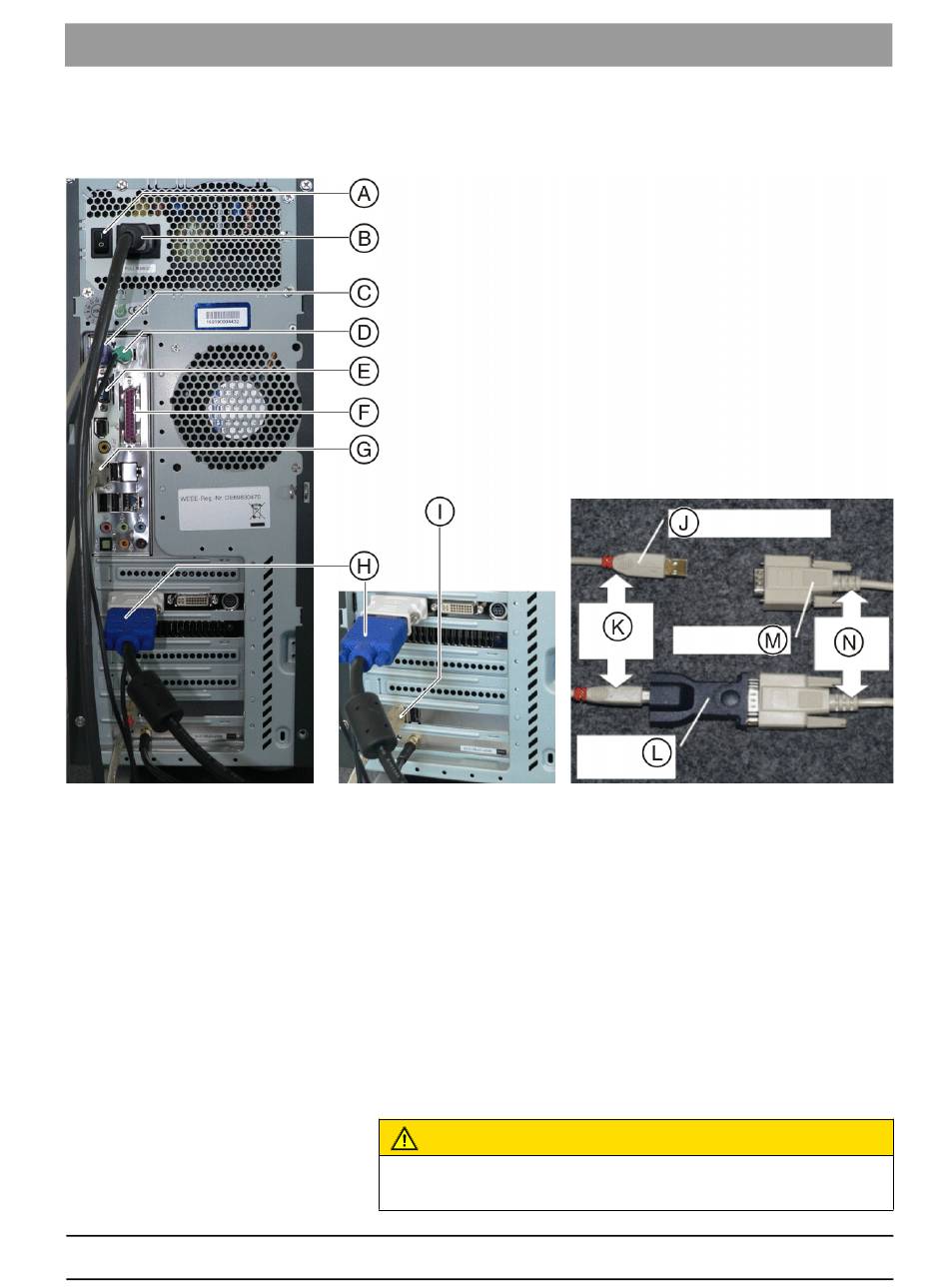

A Eventuale interruttore di rete
B Collegamento di rete
C Tastiera
D Mouse
E COM 1 per l'eventuale unità di molaggio
F LPT 1 per l'eventuale connettore Softguard
G USB di collegamento alla COM 3
60 35 302 D 3446
D 3446.031.01.05.11 06.2009
1 Requisiti per la messa in servizio di inEos con il PC di sistema inLab
1.2

Creazione dei collegamenti

H Monitor VGA
I FireWire 1394
J USB di collegamento alla COM 3 del PC
K Cavo USB
L Convertitore USB - RS 232
M RS 232 di collegamento a inEos
N Cavo RS 232
1. Collegare la tastiera e il mouse al PC.
2. Collegare il monitor al PC tramite il cavo VGA/DVI.
3. Alimentare monitor e PC con tensione di rete.
CAUTELA
La presa FireWire sul lato anteriore del PC è senza funzione
Non utilizzare la porta FireWire sul lato anteriore del PC.
