Sensor Füll-
1
stands-Kontrolle
montieren
2
3
60
(2)
(2)
(3)
* *
* * * *
1 1
1
1
HINWEIS!

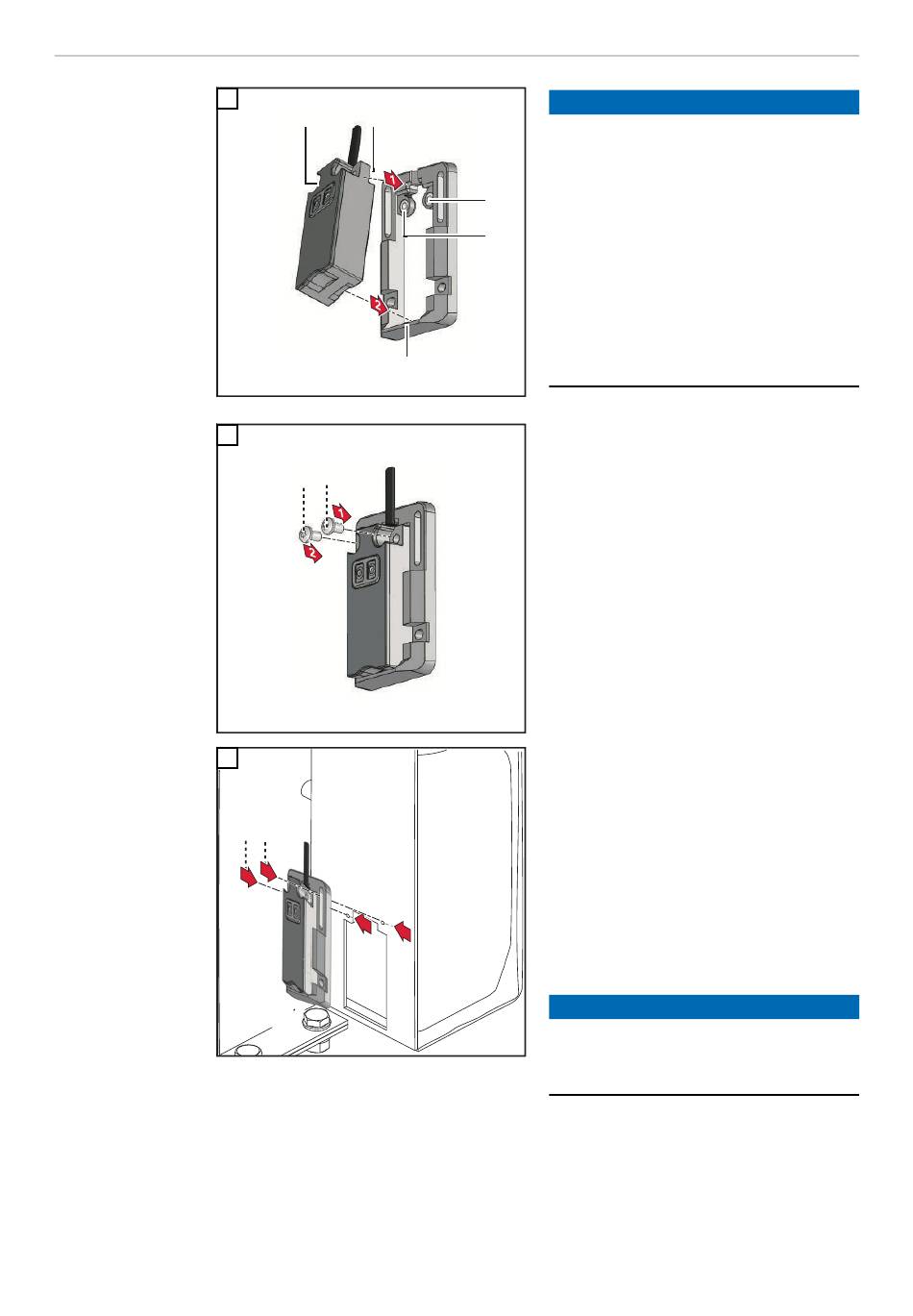

Den Sensor wie abgebildet zuerst mit
dem oberen Teil in den Montageadap-
ter drücken - die Buchsen (1) des Mon-
tageadapters müssen in die Ausspa-
(1)
rungen (2) des Sensors passen.
(1)
Wenn der obere Teil des Sensors gut
am Montageadapter anliegt, den Sen-
sor vollständig in den Montageadapter
eindrücken - die Arretierung (3) des
Montageadapters muss über dem Sen-
sor zurückschnappen (Sensor rastet
hörbar ein).
*
Das mit dem Sensor mitgelie-
ferte Befestigungsmaterial ver-
wenden.
Den Montageadapter samt Sensor am
Gehäuse des Trennmittel-Behälters
festschrauben
**
Das Befestigungsmaterial ist
nicht im Lieferumfang des Sen-
sors / Montageadapters enthal-
ten. Der Monteur ist für die
richtige Auswahl des Befesti-
gungsmaterials selbst verant-
wortlich.
HINWEIS!
Der Trennmittel-Behälter darf durch
das Befestigungsmaterial nicht
beschädigt werden.
