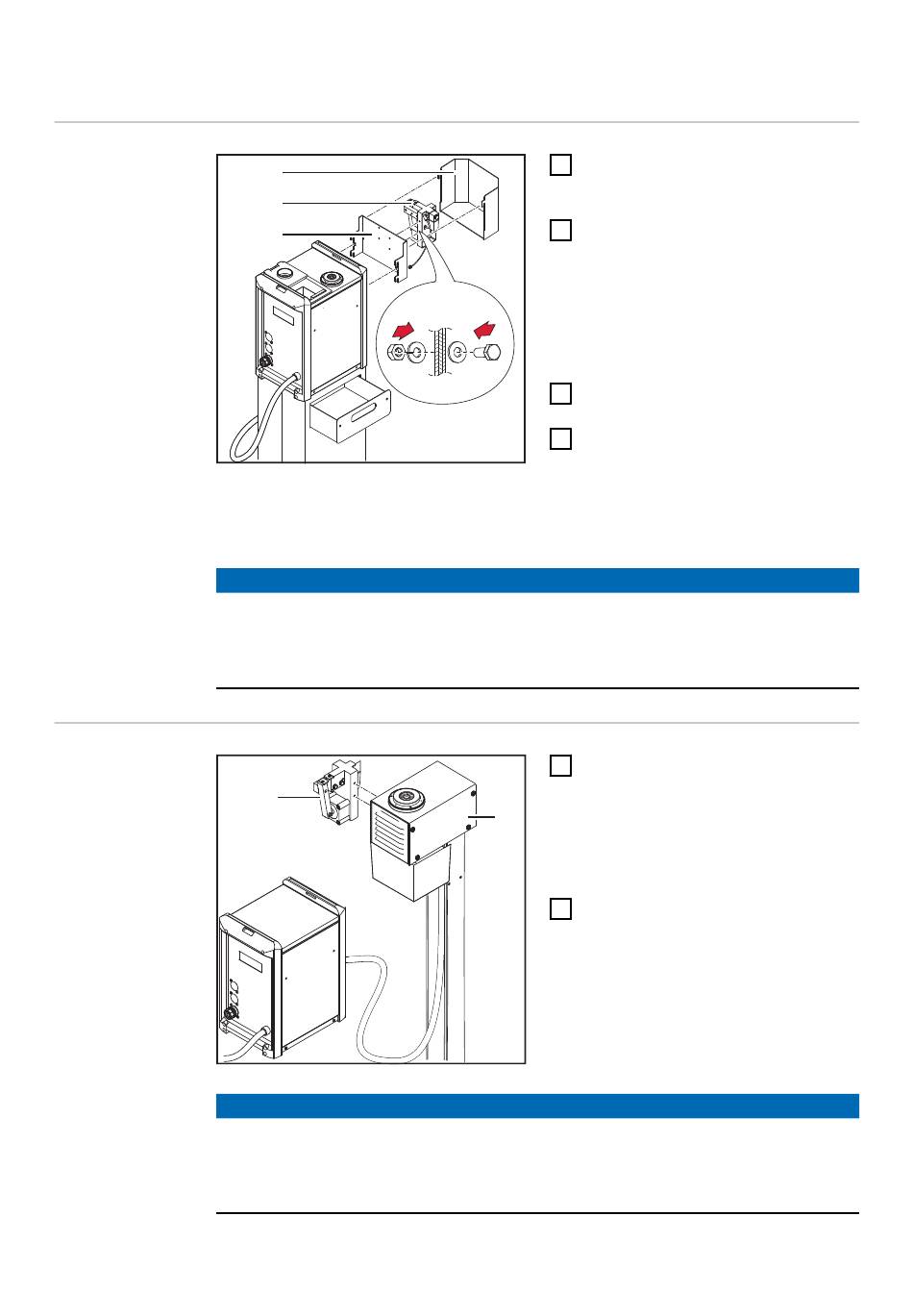

Drahtabschneider installieren

Drahtabschnei-
der am Robacta
TC 1000 instal-
lieren
HINWEIS!
Der Drahtabschneider kann nicht vom Reinigungsgerät mit Druckluft versorgt
werden.
Die Druckluft-Versorgung des Drahtabschneiders mit einer zusätzlichen Druck-
luft-Zuleitung herstellen.
Drahtabschnei-
der auf Reini-
gungseinheit S.
montieren
HINWEIS!
Der Drahtabschneider kann nicht von der Reinigungseinheit mit Druckluft ver-
sorgt werden.
Die Druckluft-Versorgung des Drahtabschneiders mit einer zusätzlichen Druck-
luft-Zuleitung herstellen.
48
(3)
(2)
(1)
(1)
Halterung für den Drahtabschnei-
1
der (1) am Reinigungsgerät
einhängen
Drahtabschneider (2) mittels 2
2
Schrauben, 2 Scheiben, 2 Federrin-
gen und 2 Muttern wie abgebildet
an der Halterung (1) festschrauben
- der Monteur ist für die richtige
2 x
Auswahl von Schrauben, Scheiben,
Federringen und Muttern selbst
verantwortlich
Schutzabdeckung (3) an der Halte-
3
rung (1) einhängen
Bei Verwendung eines elektrisch
4
angesteuerten Drahtabschneiders:
Verbindungskabel des Drahtab-
schneiders mit dem Anschluss
Drahtabschneider am Reinigungs-
gerät verbinden
Drahtabschneider (1) mittels 2
1
Schrauben und 2 Federringen an
den Befestigungsmuttern der Rei-
(2)
nigungseinheit (2) festschrauben -
der Monteur ist für die richtige
Auswahl von Schrauben und Fe-
derringen selbst verantwortlich
Bei Verwendung eines elektrisch
2
angesteuerten Drahtabschneiders:
Verbindungskabel des Drahtab-
schneiders mit dem Anschluss
Drahtabschneider an der Reini-
gungseinheit verbinden
