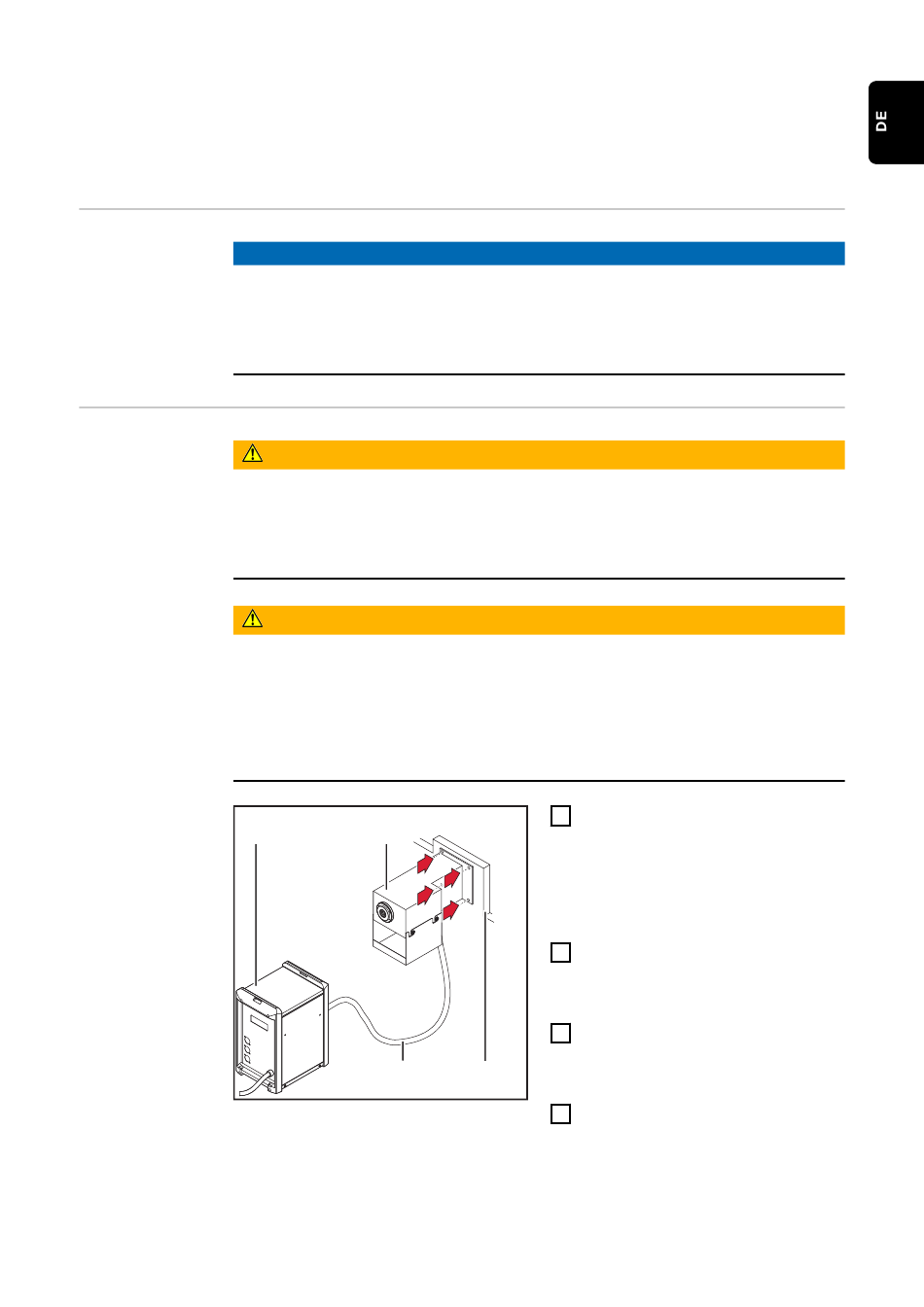

Basiseinheit und Reinigungseinheit mit dem Un-
tergrund (Fundament) verschrauben und mitein-
ander verbinden

Montagehinweis

HINWEIS!
Vor der endgültigen Montage der Basiseinheit und der Reinigungseinheit sicher-
stellen, dass das Verbindungs-Schlauchpaket der Reinigungseinheit für die ge-
planten Montagepositionen lange genug ist.
Nach der Montage der Geräte muss das Verbindungs-Schlauchpaket ohne Zug-
belastung am Boden aufliegen und darf nicht in der Luft hängen.
Basiseinheit und
Reinigungsein-
heit P. mit dem
Gefahr von schwerwiegenden Personen- und Sachschäden durch
Untergrund
Schweißrückstände welche aus der Reinigungsöffnung der Reinigungseinheit
(Fundament)
geschleudert werden.
verschrauben
Die Reinigungseinheit immer so positionieren, dass die Schweißrückstände direkt
und miteinander
an der Reinigungsstation in einem geeigneten Behälter aufgefangen werden.
verbinden
Gefahr durch herabfallende oder umstürzende Geräte.
Schwere Personen- und Sachschäden können die Folge sein.
(1)
WARNUNG!
WARNUNG!
Je nach Untergrund (Fundament) ist unterschiedliches Befestigungsmaterial
für die Montage der einzelnen Komponenten erforderlich.
Das Befestigungsmaterial ist daher nicht im Lieferumfang der jeweiligen
Komponenten enthalten. Der Monteur ist für die richtige Auswahl des Befes-
tigungsmaterials selbst verantwortlich.
(2)
(4)
Basiseinheit (1) standsicher außer-
1
halb des Schweißbereiches auf
ebenem, festem und erschütte-
rungsfreiem Untergrund positio-
nieren und mittels ausgewähltem
Befestigungsmaterial festschrau-
ben
Reinigungseinheit (2) mittels aus-
2
gewähltem Befestigungsmaterial
mit dem Untergrund (3) verschrau-
ben
Das Verbindungs-Schlauchpaket
3
(4) an der Anschlussbuchse Reini-
gungsgerät (Seite 32) an der Basis-
(3)
einheit anschließen
Den Sicherungsbügel an der An-
4
schlussbuchse Reinigungseinheit
umlegen, um das Verbindungs-
Schlauchpaket gegen ungewolltes
Abstecken zu sichern
45
