Montage- und Gebrauchsanweisung nur für Fachpersonal
2.3.2 Montage des Feuchtefühlers
(optional: nur WC4-H-PCB)
Montieren Sie den Feuchtefühler WC4-H-H
(3-adrig) mittig an der vom Ofen weiter
entfernten Seitenwand, in einer Höhe von
ca. 1,5 m (siehe Abbildungen 10 und 11).
Die Fühlerleitungen werden auch hier durch
die Kabinenwand geführt.
2.3.3 Montage Des Bankfühlers
Der Bankfühler (2-adrig) wird über der
hinteren Liegebank an der Decke befestigt
(siehe Abb. 11).
Durchbohren Sie gemäß Abbildung 9 die
Kabinendecke unter Zuhilfenahme eines
8mm Bohrers. Verlegen Sie durch den
gerade eben gebohrten Schacht die
Fühlerleitungen.
Achten Sie darauf, dass bei
Einziehen der Fühlerleitungen
keine Leitung beschädigt wird!
WE DO IT FIRST.

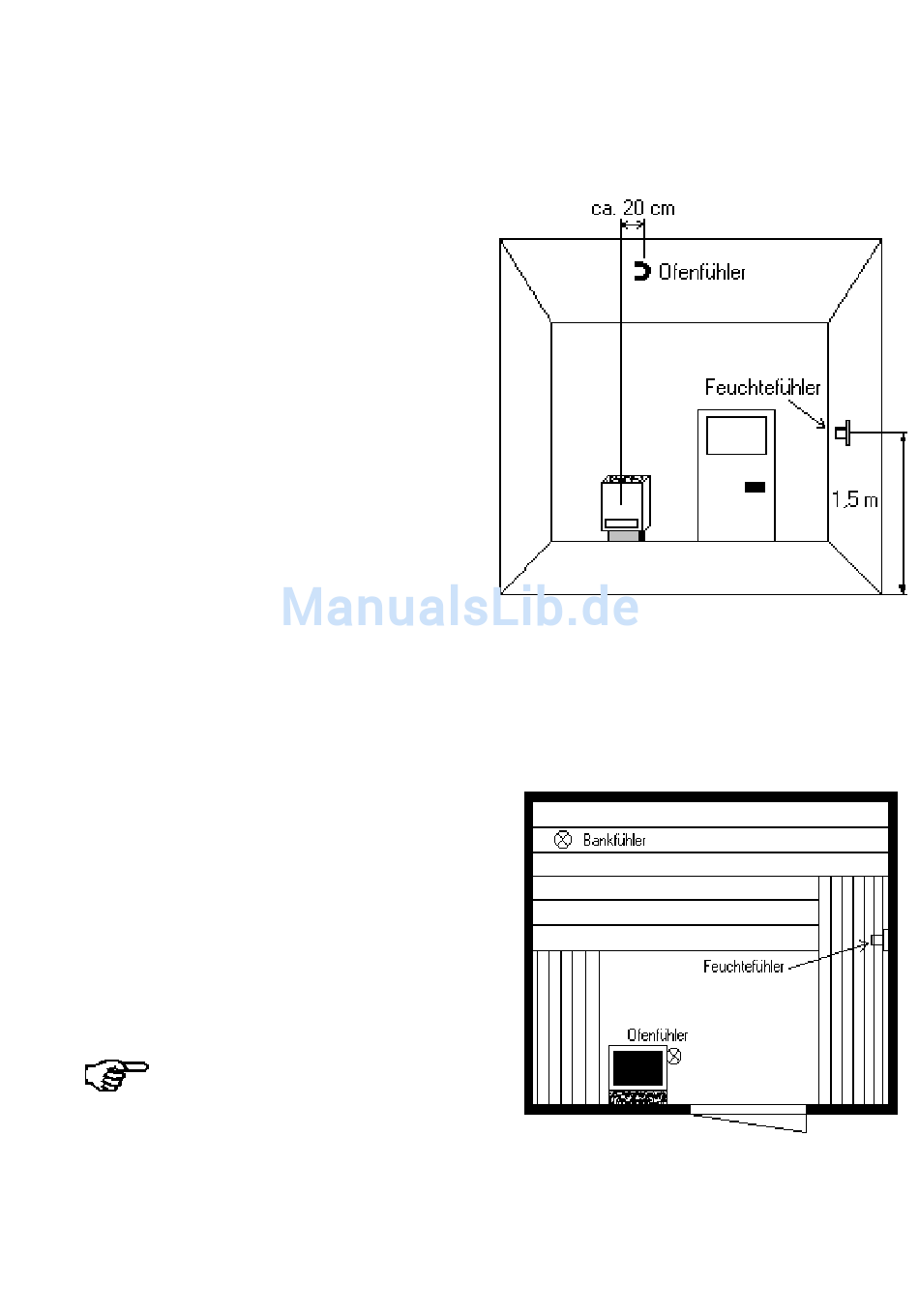

Abbildung 10: Montage Feuchtefühler
Abbildung 11: Montage Bankfühler
15 /228
