Montage- und Gebrauchsanweisung nur für Fachpersonal

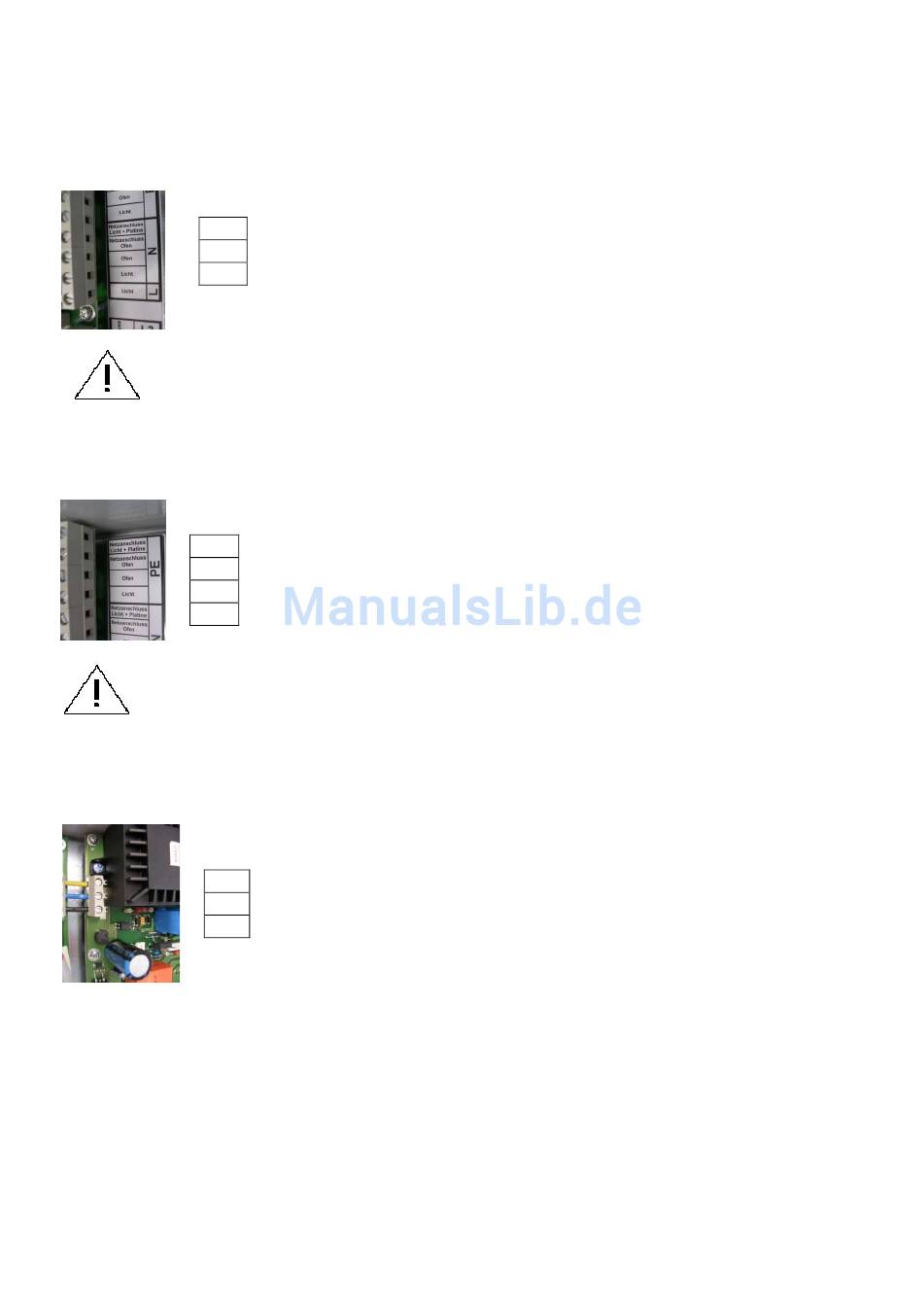

6.4.8 Nulleiter Sammelanschluss (N)
N
N
N
Diese Anschlüsse sind auf der Leiterplatte miteinander verbunden (Sammelklemme).
6.4.9 Schutzleiter Sammelanschluss (PE)
PE
PE
PE
PE
Diese Anschlüsse sind auf der Leiterplatte miteinander verbunden (Sammelklemme).
6.4.10
Interner Hauptanschluss Feuchteplatine (optional: WC4-H-PCB)
PE
N
L1
Diese Klemmen dienen zum internen Versorgen der optionalen Feuchteerweiterung.
