INSTALLATION
Montage
Das Gerät kann direkt auf den Boden gestellt werden oder in jeder möglichen Position im Trussing installiert
werden, ohne seine funktionellen Eigenschaften zu verändern. Festinstallation oder Montage auf einem
Traversensystem sind möglich.
Überkopfmontage
Bei der Installation sind insbesondere die Bestimmungen der BGV C1 und EN 60598-2-17 zu
beachten! Die Installation darf nur vom autorisierten Fachhandel ausgeführt werden!
Die Aufhängevorrichtungen des Gerätes muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne
dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann.
2
3
4
18
15
16
17
LEBENSGEFAHR!

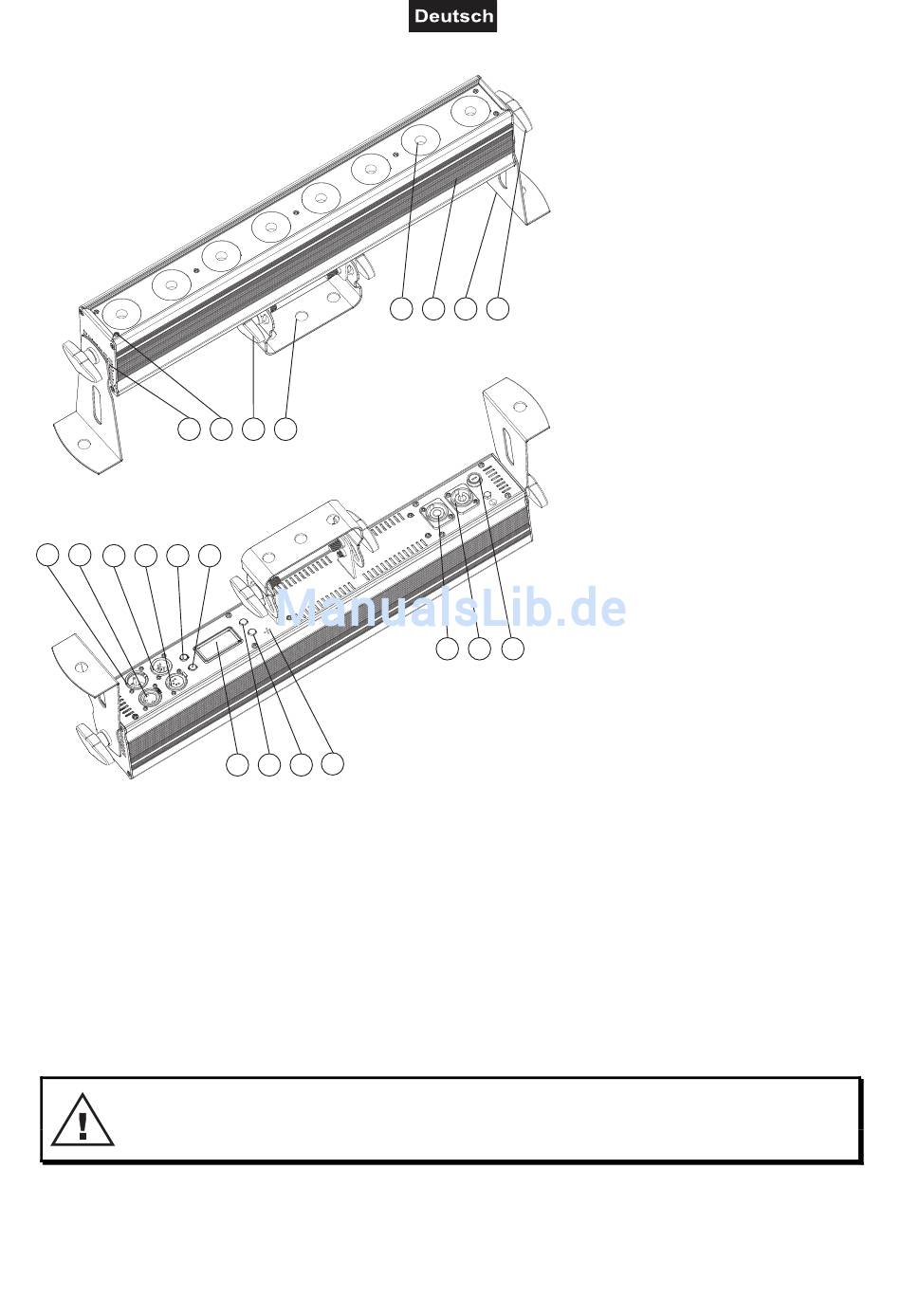

(1) Lüftungsschlitze
(2) Gehäuseschraube
(3) Feststellschraube
(4) Montage-/Hängebügel
(5) LED
(6) Gehäuse
(7) Standbügel
5
6
7
8
(8) Feststellschraube
(9) 3-poliger DMX-Eingang
(10) 3-poliger DMX-Ausgang
(11) 5-poliger DMX-Eingang
(12) 5-poliger DMX-Ausgang
(13) Mode-Taste
(14) Enter-Taste
(15) Display
(16) Up-Taste
19
20
21
(17) Down-Taste
(18) Mikrofon
(19) Spannungsversorgungseingang
(20) Spannungsversorgungsausgang
(21) Sicherungshalter
